Миссион радиатор трубопроводы (правый) — HITACHI EX5600-6LD

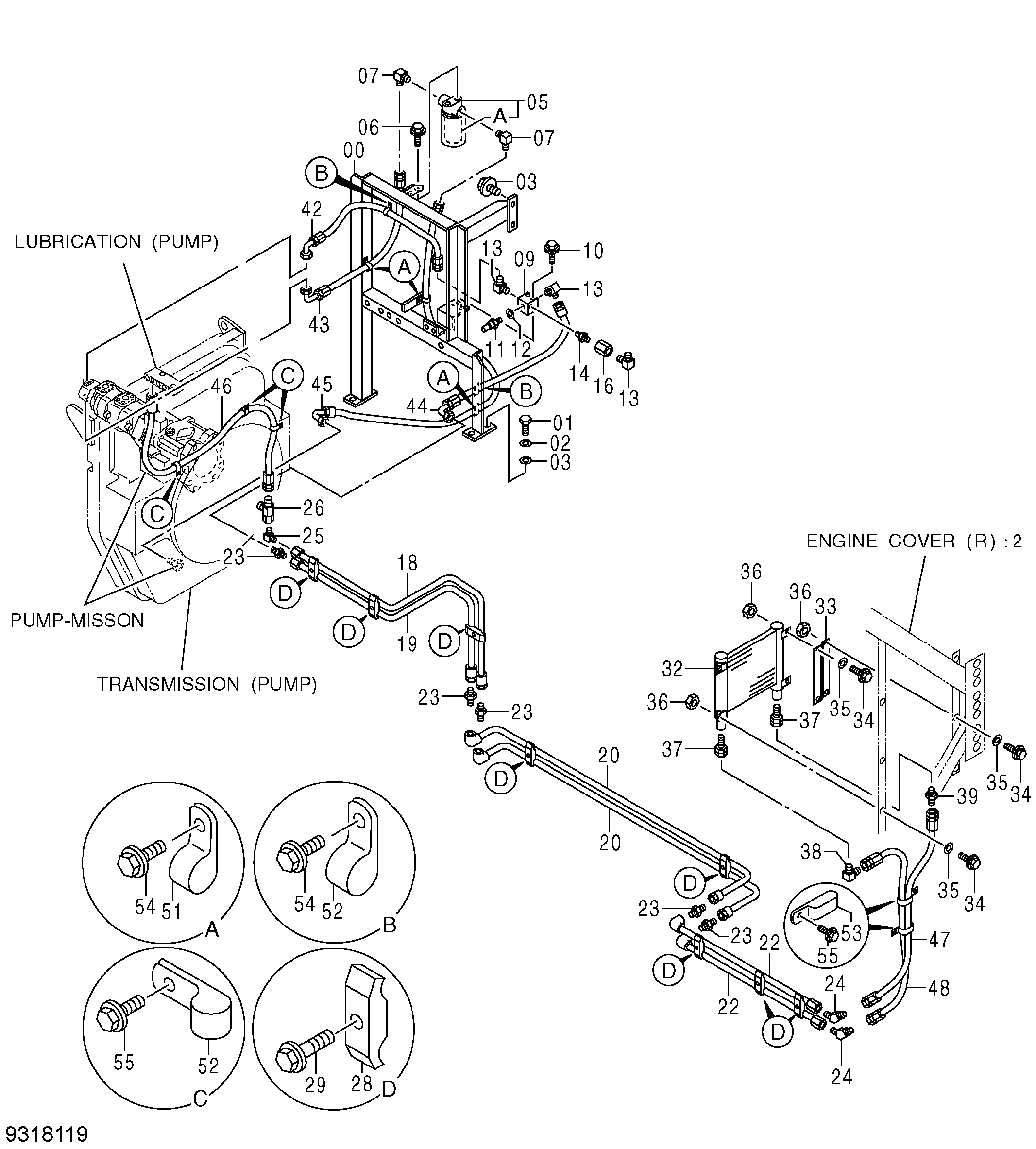

Заводская схема «Миссион радиатор трубопроводы (правый)» для HITACHI EX5600-6LD. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 6025969 | Кронштейн | 1 |
| 01 | J921435 | Болт | 4 |
| 02 | J222014 | Шайба | 4 |
| 03 | J271230 | Болт с шайбой | 2 |
| 03A | J901230 | Болт | 1 |
| 03B | J222012 | Шайба | 1 |
| 05 | 4348786 | Масляный фильтр | 1 |
| 05A | 4252563 | Фильтрующий элемент | 1 |
| 06 | J271020 | Болт с шайбой | 2 |
| 06A | J901020 | Болт | 1 |
| 06B | J222010 | Шайба | 1 |
| 07 | 4156433 | Угловой штуцер | 2 |
| 09 | 4666084 | Блок | 1 |
| 10 | J271085 | Болт с шайбой | 2 |
| 10A | J901085 | Болт | 1 |
| 10B | J222010 | Шайба | 1 |
| 11 | 4250260 | Датчик | 1 |
| 12 | 4250261 | Прокладка | 1 |
| 13 | 4154658 | Угловой штуцер | 3 |
| 14 | 94-1703 | Адаптер | 1 |
| 16 | 4137827 | Обратный клапан | 1 |
| 18 | 9750294 | Трубка | 1 |
| 19 | 9750295 | Трубка | 1 |
| 20 | 9768513 | Трубка | 2 |
| 22 | 9771046 | Трубка | 2 |
| 23 | 4221287 | Адаптер | 5 |
| 24 | 4182658 | Угловой штуцер | 2 |
| 25 | 4154658 | Угловой штуцер | 1 |
| 26 | 4426339 | Соединительный штуцер | 1 |
| 28 | 4053593 | Хомут трубки | 8 |
| 29 | J271050 | Болт с шайбой | 8 |
| 29A | J901050 | Болт | 1 |
| 29B | J222010 | Шайба | 1 |
| 32 | 4658096 | Масляный радиатор | 1 |
| 33 | 4674980 | Кронштейн | 1 |
| 34 | J260825 | Болт с шайбой | 6 |
| 34A | J900825 | Болт | 1 |
| 34B | A590108 | Плоская шайба | 1 |
| 35 | A590108 | Плоская шайба | 6 |
| 36 | J950008 | Гайка | 6 |
| 37 | 94-0691 | Переходник S | 2 |
| 38 | 4154658 | Угловой штуцер | 1 |
| 39 | 4221287 | Адаптер | 1 |
| 42 | 4485424 | Шланг | 1 |
| 43 | 4485418 | Шланг | 1 |
| 44 | 4485430 | Шланг | 2 |
| 45 | 4485415 | Шланг | 1 |
| 46 | 4677980 | Шланг | 1 |
| 47 | 4479617 | Шланг | 1 |
| 48 | 4485400 | Шланг | 1 |
| 51 | 4190263 | Зажим | 4 |
| 52 | 4190274 | Зажим | 6 |
| 53 | 4190266 | Зажим | 2 |
| 54 | J271020 | Болт с шайбой | 6 |
| 54A | J901020 | Болт | 1 |
| 54B | J222010 | Шайба | 1 |
| 55 | J271025 | Болт с шайбой | 5 |
| 55A | J901025 | Болт | 1 |
| 55B | J222010 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX5600-6LD и серийный номер машины. Это снижает риск заказа детали другого исполнения.
