Трубопроводы системы смазки (центральный) — HITACHI EX5600-6LD

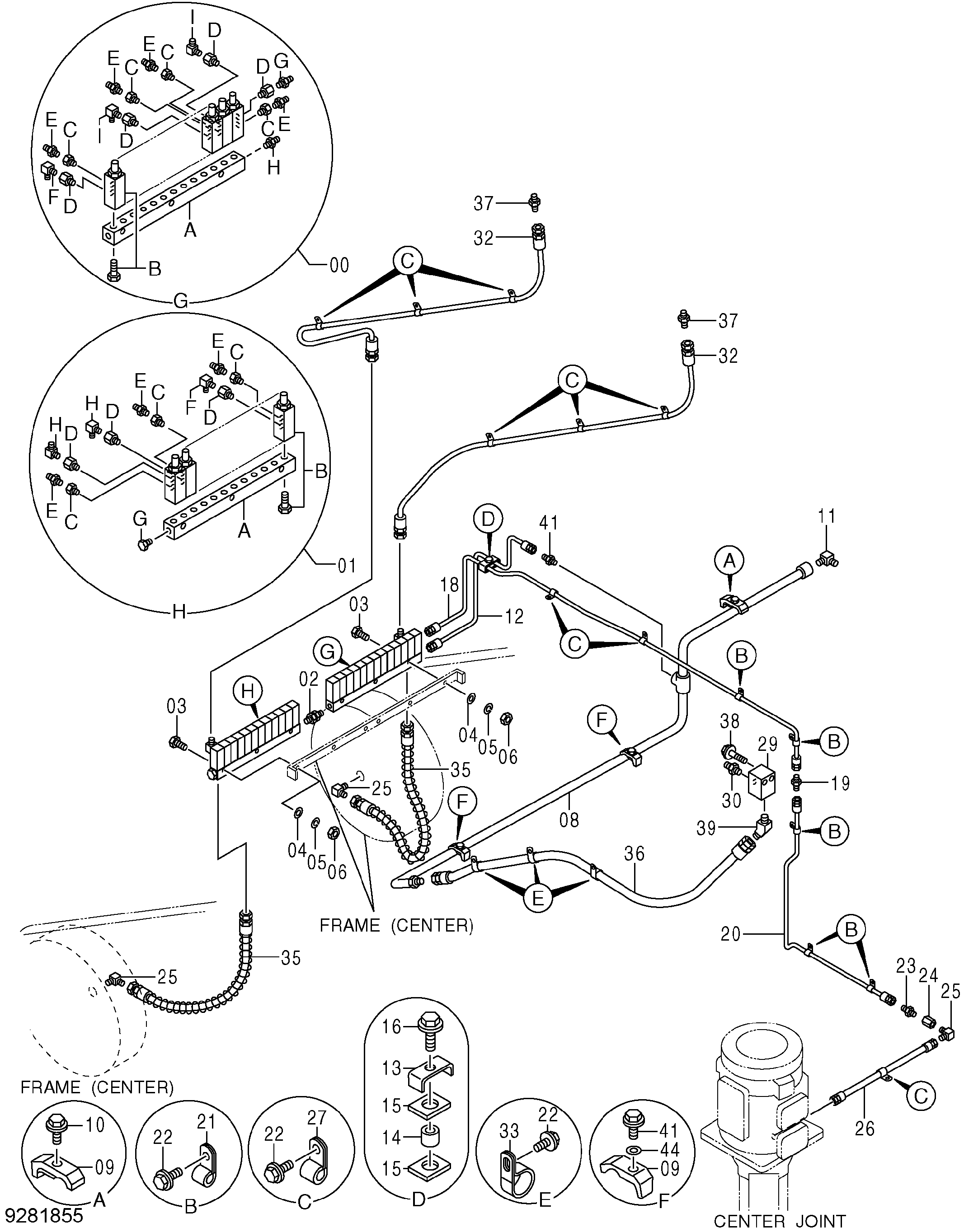

Заводская схема «Трубопроводы системы смазки (центральный)» для HITACHI EX5600-6LD. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4398745 | Клапан | 1 |
| 00B | 4182051 | Клапан | 13 |
| 00C | 4191349 | Адаптер | 13 |
| 00D | 4253567 | Адаптер | 13 |
| 00E | J75481 | Пресс-маслёнка | 13 |
| 00F | 4097666 | Угловой штуцер | 10 |
| 00G | 4119986 | Адаптер | 1 |
| 00H | 4344020 | Адаптер | 1 |
| 00H1 | 4509180 | Уплотнительное кольцо | 1 |
| 00I | 4154656 | Угловой штуцер | 2 |
| 01 | 4398746 | Клапан | 1 |
| 01B | 4182051 | Клапан | 12 |
| 01C | 4191349 | Адаптер | 12 |
| 01D | 4253567 | Адаптер | 12 |
| 01E | J75481 | Пресс-маслёнка | 12 |
| 01F | 4097666 | Угловой штуцер | 10 |
| 01G | 4092534 | Пробка | 1 |
| 01G1 | 4509180 | Уплотнительное кольцо | 1 |
| 01H | 4154656 | Угловой штуцер | 2 |
| 02 | 4198472 | Адаптер | 1 |
| 02A | 4509180 | Уплотнительное кольцо | 2 |
| 03 | J900855 | Болт | 6 |
| 04 | 4343991 | Шайба | 6 |
| 05 | A590908 | Пружинная шайба | 6 |
| 06 | M500807 | Гайка | 6 |
| 08 | 8072376 | Трубка | 1 |
| 09 | 4053595 | Хомут трубки | 3 |
| 10 | J271255 | Болт с шайбой | 1 |
| 10A | J901255 | Болт | 1 |
| 10B | J222012 | Шайба | 1 |
| 11 | 4156433 | Угловой штуцер | 1 |
| 12 | 4401211 | Трубка | 1 |
| 13 | 4322591 | Хомут | 1 |
| 14 | 4322539 | Проставка | 1 |
| 15 | 4261215 | Резиновая прокладка | 1 |
| 16 | J271230 | Болт с шайбой | 1 |
| 16A | J901230 | Болт | 1 |
| 16B | J222012 | Шайба | 1 |
| 18 | 4401179 | Трубка | 1 |
| 19 | 4099282 | Адаптер | 1 |
| 20 | 4401180 | Трубка | 1 |
| 21 | 4190271 | Зажим | 7 |
| 22 | J271025 | Болт с шайбой | 17 |
| 22A | J901025 | Болт | 1 |
| 22B | J222010 | Шайба | 1 |
| 23 | 4122125 | Адаптер | 1 |
| 24 | 94-0675 | Разъём S | 1 |
| 25 | 4154656 | Угловой штуцер | 3 |
| 26 | 4356388 | Шланг | 1 |
| 27 | 4190253 | Зажим | 7 |
| 29 | 4352920 | Блок | 1 |
| 30 | 4221278 | Адаптер | 1 |
| 32 | 4402189 | Шланг | 2 |
| 33 | 4190264 | Зажим | 3 |
| 35 | 4402190 | Шланг | 2 |
| 36 | 4402191 | Шланг | 1 |
| 37 | 4154651 | Адаптер | 2 |
| 38 | J271075 | Болт с шайбой | 2 |
| 38A | J901075 | Болт | 1 |
| 38B | J222010 | Шайба | 1 |
| 39 | 4190248 | Угловой штуцер | 1 |
| 41 | 4040197 | Адаптер | 1 |
| 43 | J271250 | Болт с шайбой | 2 |
| 43A | J901250 | Болт | 1 |
| 43B | J222012 | Шайба | 1 |
| 44 | A590112 | Плоская шайба | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX5600-6LD и серийный номер машины. Это снижает риск заказа детали другого исполнения.
