Топливный радиатор — HITACHI EX5600-6LD

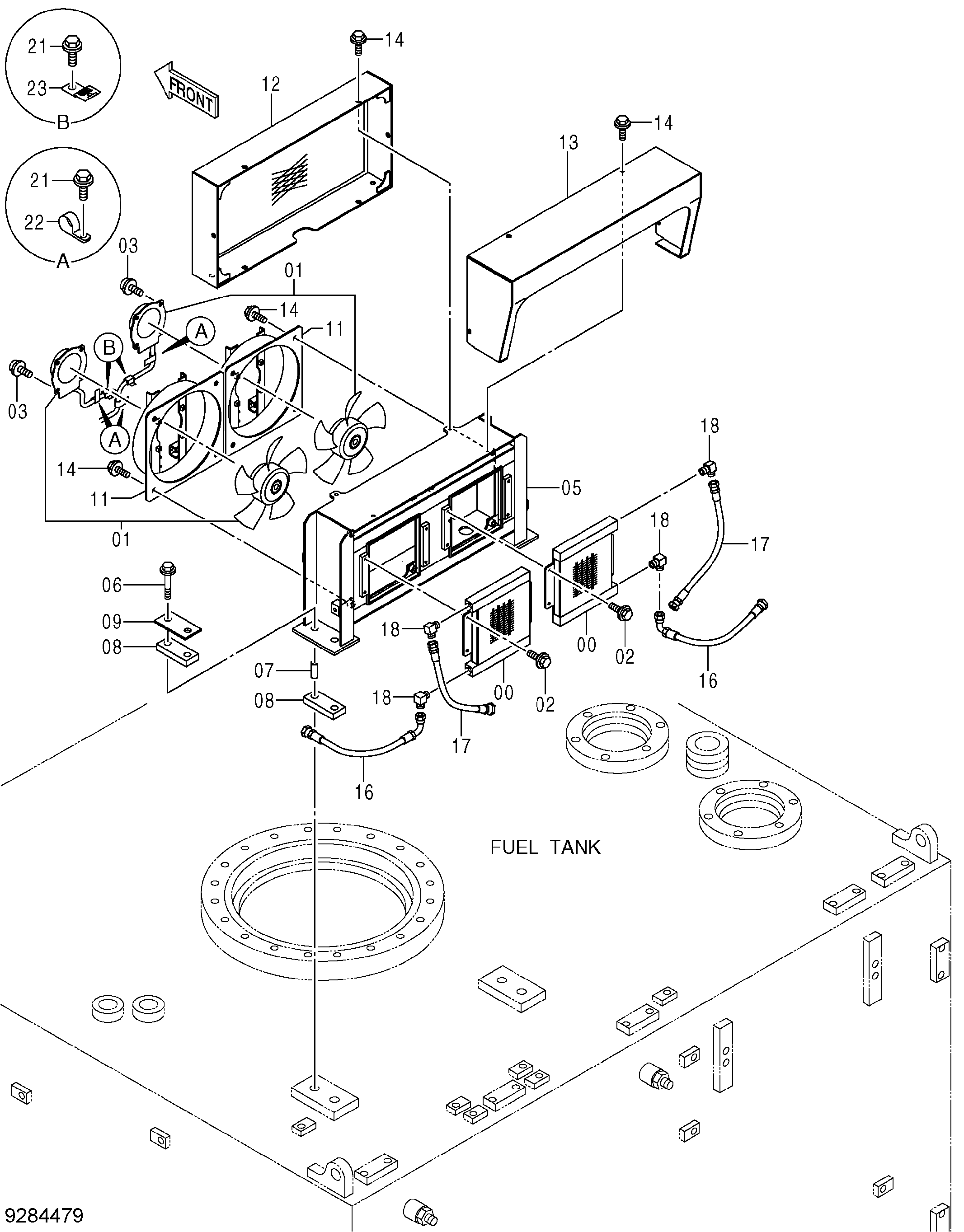

Заводская схема «Топливный радиатор» для HITACHI EX5600-6LD. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4677620 | Радиатор | 2 |
| 01 | 4677511 | Вентилятор | 2 |
| 02 | J260812 | Болт с шайбой | 8 |
| 02A | J900812 | Болт | 1 |
| 02B | A590108 | Плоская шайба | 1 |
| 03 | J460516 | Винт с шайбой | 8 |
| 05 | 7053837 | Рама | 1 |
| 06 | J271280 | Болт с шайбой | 4 |
| 06A | J901280 | Болт | 1 |
| 06B | J222012 | Шайба | 1 |
| 07 | 4461376 | Проставка | 4 |
| 08 | 4677677 | Резиновая прокладка | 4 |
| 09 | 4461528 | Пластина | 2 |
| 11 | 8111651 | Кронштейн | 2 |
| 12 | 7053846 | Воздуховод | 1 |
| 13 | 8111426 | Крышка | 1 |
| 14 | J271020 | Болт с шайбой | 18 |
| 14A | J901020 | Болт | 1 |
| 14B | J222010 | Шайба | 1 |
| 16 | 4669835 | Шланг | 2 |
| 17 | 4665723 | Шланг | 2 |
| 18 | 4154658 | Угловой штуцер | 4 |
| 21 | J271025 | Болт с шайбой | 5 |
| 21A | J901025 | Болт | 1 |
| 21B | J222010 | Шайба | 1 |
| 22 | 4190261 | Зажим | 3 |
| 23 | 4448037 | Кронштейн | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX5600-6LD и серийный номер машины. Это снижает риск заказа детали другого исполнения.
