Радиатор (1) — HITACHI EX5600-6LD

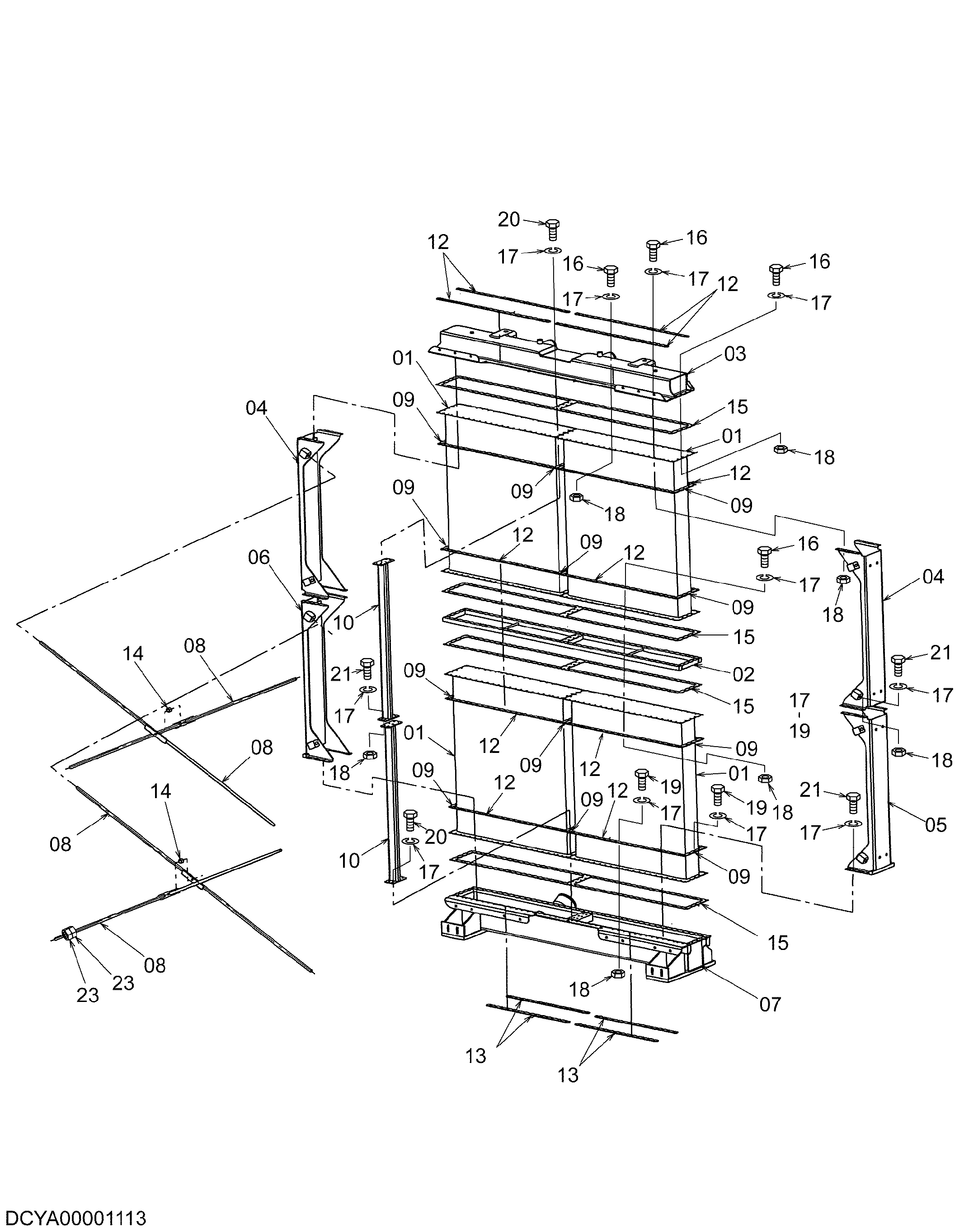

Заводская схема «Радиатор (1)» для HITACHI EX5600-6LD. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01-22 | YA00001113 | Радиатор | 1 |
| 01 | YA00001134 | Коре радиатор | 4 |
| 02 | YA00001135 | Бак | 1 |
| 03 | YA00001136 | Бак | 1 |
| 04 | YA00001137 | Опора | 2 |
| 05 | YA00001138 | Опора | 1 |
| 06 | YA00001139 | Опора | 1 |
| 07 | YA00001140 | Бак | 1 |
| 08 | YA00001132 | Штанга | 4 |
| 09 | YA00001141 | Штанга | 16 |
| 10 | YA00001142 | Опора | 2 |
| 12 | YA00001131 | Штанга | 20 |
| 13 | YA00001143 | Штанга | 4 |
| 14 | YA00001133 | Проставка | 2 |
| 15 | YA00001436 | Прокладка | 4 |
| 16 | J900835 | Болт | 20 |
| 17 | A590908 | Пружинная шайба | 292 |
| 18 | J950008 | Гайка | 242 |
| 19 | J900830 | Болт | 142 |
| 20 | J900825 | Болт | 26 |
| 21 | J900865 | Болт | 26 |
| 22 | J900855 | Болт | 78 |
| 23 | J950016 | Гайка | 16 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX5600-6LD и серийный номер машины. Это снижает риск заказа детали другого исполнения.
