Топливные трубопроводы (левый) — HITACHI EX5600-6LD

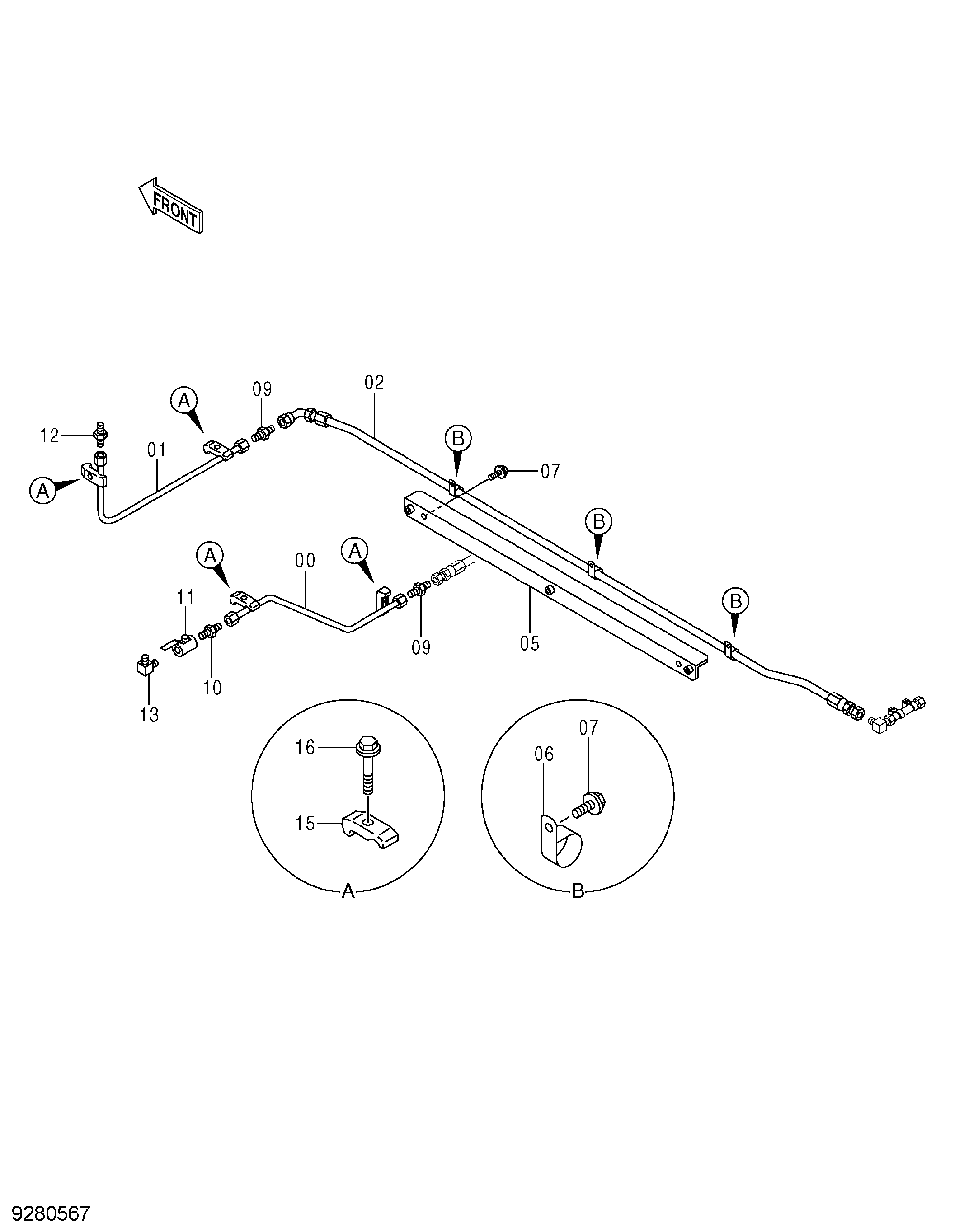

Заводская схема «Топливные трубопроводы (левый)» для HITACHI EX5600-6LD. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9768616 | Трубка | 1 |
| 01 | 9768613 | Трубка | 1 |
| 02 | 4675791 | Шланг | 1 |
| 05 | 8111135 | Кронштейн | 1 |
| 06 | 4190264 | Зажим | 3 |
| 07 | J271030 | Болт с шайбой | 5 |
| 07A | J901030 | Болт | 1 |
| 07B | J222010 | Шайба | 1 |
| 09 | 4214444 | Адаптер | 2 |
| 09A | 4506429 | Уплотнительное кольцо | 1 |
| 10 | 4184837 | Адаптер | 1 |
| 10A | 4506429 | Уплотнительное кольцо | 1 |
| 11 | 4245984 | Шаровой клапан | 1 |
| 12 | 4385019 | Адаптер | 1 |
| 13 | 4398473 | Угловой штуцер | 1 |
| 15 | 4053598 | Хомут трубки | 4 |
| 16 | J271265 | Болт с шайбой | 4 |
| 16A | J901265 | Болт | 1 |
| 16B | J222012 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX5600-6LD и серийный номер машины. Это снижает риск заказа детали другого исполнения.
