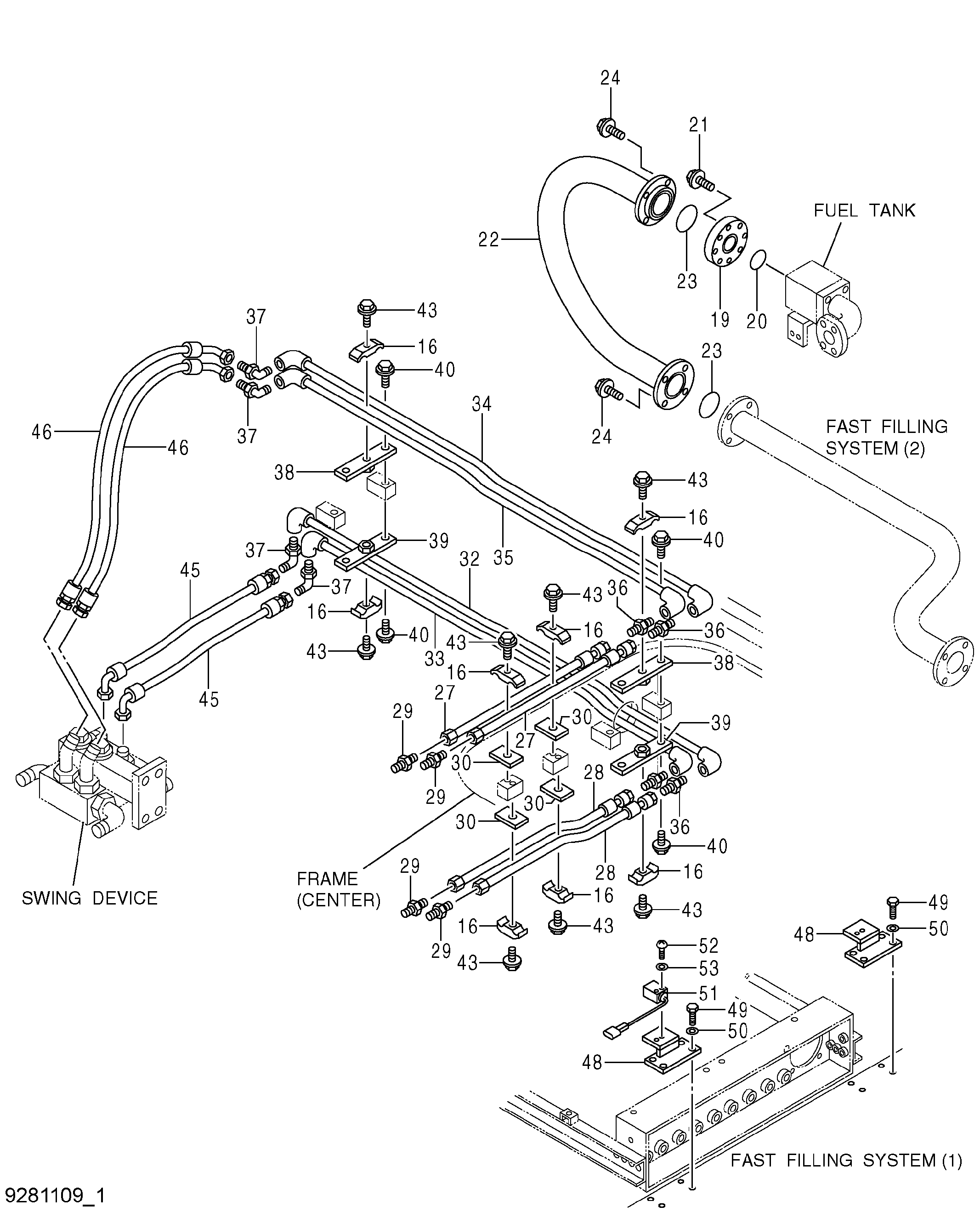

Быстрый заправка трубопроводы (центральный)(1) — HITACHI EX5600-6LD
Заводская схема «Быстрый заправка трубопроводы (центральный)(1)» для HITACHI EX5600-6LD. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 16 | 4053596 | Хомут трубки | 8 |
| 19 | 3102755 | Фланец | 1 |
| 20 | A811060 | Уплотнительное кольцо | 1 |
| 21 | J781235 | Болт с внутренним шестигранником | 4 |
| 22 | 4623019 | Шланг | 1 |
| 23 | 4153543 | Уплотнительное кольцо | 2 |
| 24 | J271245 | Болт с шайбой | 8 |
| 24A | J901245 | Болт | 1 |
| 24B | J222012 | Шайба | 1 |
| 27 | 9768396 | Трубка | 2 |
| 28 | 9768397 | Трубка | 2 |
| 29 | A852166 | Адаптер | 4 |
| 29A | 4506424 | Уплотнительное кольцо | 1 |
| 30 | 4467991 | Пластина | 4 |
| 32 | 8086806 | Трубка | 1 |
| 33 | 8086805 | Трубка | 1 |
| 34 | 8086804 | Трубка | 1 |
| 35 | 8086803 | Трубка | 1 |
| 36 | A852166 | Адаптер | 4 |
| 36A | 4506424 | Уплотнительное кольцо | 1 |
| 37 | A852366 | Угловой штуцер | 4 |
| 37A | 4506424 | Уплотнительное кольцо | 1 |
| 38 | 9758123 | Кронштейн | 2 |
| 39 | 9758124 | Кронштейн | 2 |
| 40 | J271220 | Болт с шайбой | 8 |
| 40A | J901220 | Болт | 1 |
| 40B | J222012 | Шайба | 1 |
| 43 | J271260 | Болт с шайбой | 8 |
| 43A | J901260 | Болт | 1 |
| 43B | J222012 | Шайба | 1 |
| 45 | 4310094 | Шланг | 2 |
| 46 | 4402711 | Шланг | 2 |
| 48 | 9762113 | Ограничитель | 2 |
| 49 | J931645 | Болт | 8 |
| 50 | 4114405 | Шайба | 8 |
| 51 | 4318956 | Выключатель | 1 |
| 52 | M430430 | Винт | 2 |
| 53 | A590104 | Плоская шайба | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX5600-6LD и серийный номер машины. Это снижает риск заказа детали другого исполнения.
