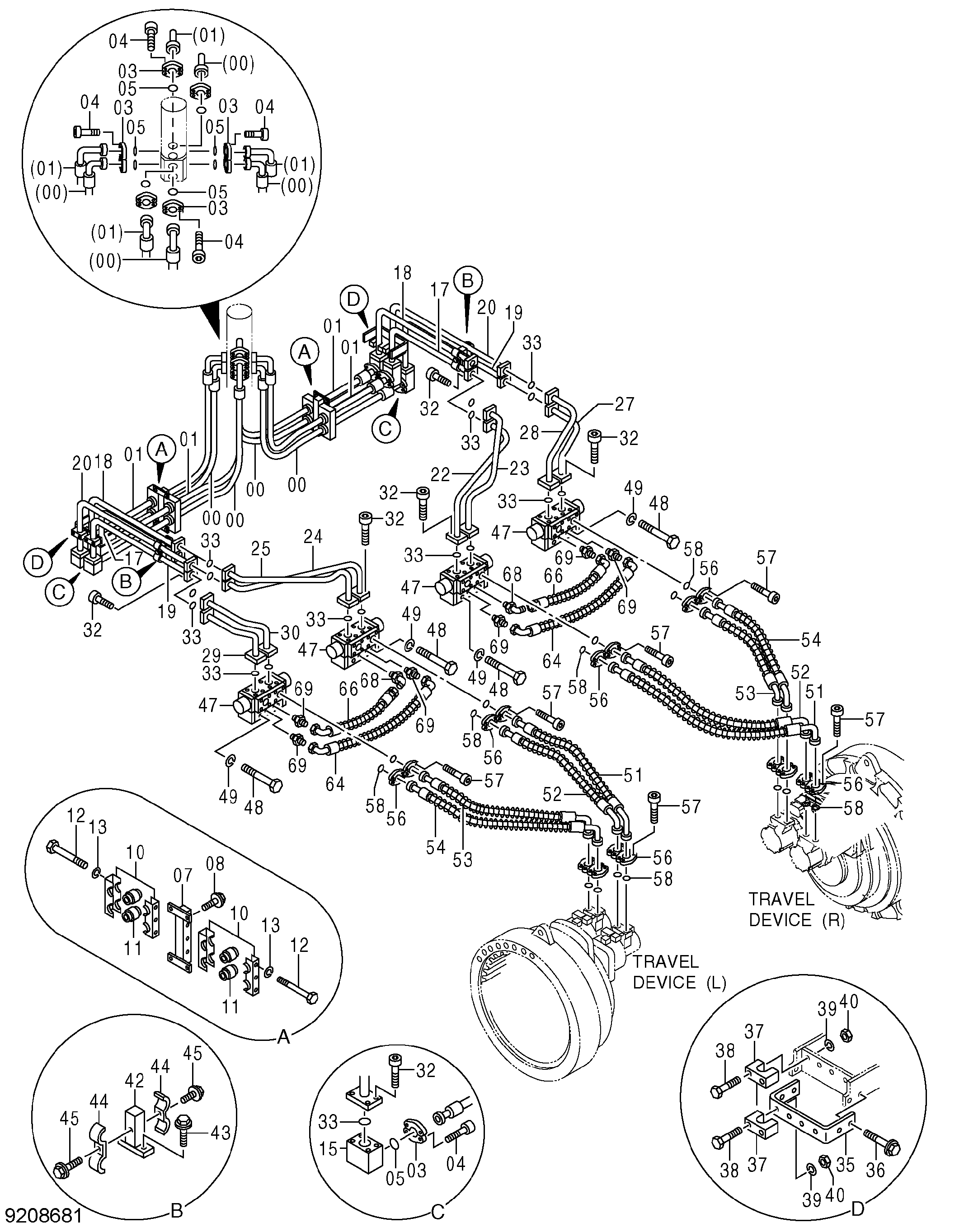

Гидролинии хода — HITACHI EX5600-6LD

Заводская схема «Гидролинии хода» для HITACHI EX5600-6LD. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	4192064	Шланг	4
01	4401938	Шланг	4
03	4075854	Разъёмный фланец	32
04	M341650	Болт с внутренним шестигранником	64
05	4292384	Уплотнительное кольцо	16
07	8035700	Опора	2
08	J271225	Болт с шайбой	8
08A	J901225	Болт	1
08B	J222012	Шайба	1
10	4189867	Хомут	4
11	4186033	Втулка	8
12	J901003	Болт	12
13	A590910	Пружинная шайба	12
15	3035396	Блок	8
17	8072235	Трубка	2
18	8072236	Трубка	2
19	8072233	Трубка	2
20	8072234	Трубка	2
22	8072242	Трубка	1
23	8072244	Трубка	1
24	8072241	Трубка	1
25	8072243	Трубка	1
27	8072238	Трубка	1
28	8072240	Трубка	1
29	8072237	Трубка	1
30	8072239	Трубка	1
32	M341650	Болт с внутренним шестигранником	96
33	4292384	Уплотнительное кольцо	24
35	4189650	Кронштейн	2
36	J271225	Болт с шайбой	8
36A	J901225	Болт	1
36B	J222012	Шайба	1
37	4257716	Хомут трубки	8
38	J901290	Болт	16
39	A590912	Пружинная шайба	16
40	J950012	Гайка	16
42	8035548	Опора	2
43	J271235	Болт с шайбой	4
43A	J901235	Болт	1
43B	J222012	Шайба	1
44	4031909	Хомут	4
45	J271265	Болт с шайбой	4
45A	J901265	Болт	1
45B	J222012	Шайба	1
47	4386596	Тормозной клапан	4
48	J931610	Болт	16
49	A590916	Пружинная шайба	16
51	4188973	Шланг	2
52	4188972	Шланг	2
53	4401940	Шланг	2
54	4401939	Шланг	2
56	4075854	Разъёмный фланец	32
57	M341650	Болт с внутренним шестигранником	64
58	4292384	Уплотнительное кольцо	16
64	4435154	Шланг	2
66	4434517	Шланг	2
68	A852343	Угловой штуцер	2
68A	4506418	Уплотнительное кольцо	1
69	A852143	Адаптер	6
69A	4506418	Уплотнительное кольцо	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI EX5600-6LD и серийный номер машины. Это снижает риск заказа детали другого исполнения.
