Впускной и выпускной трубопроводы — HITACHI EX5600-6LD

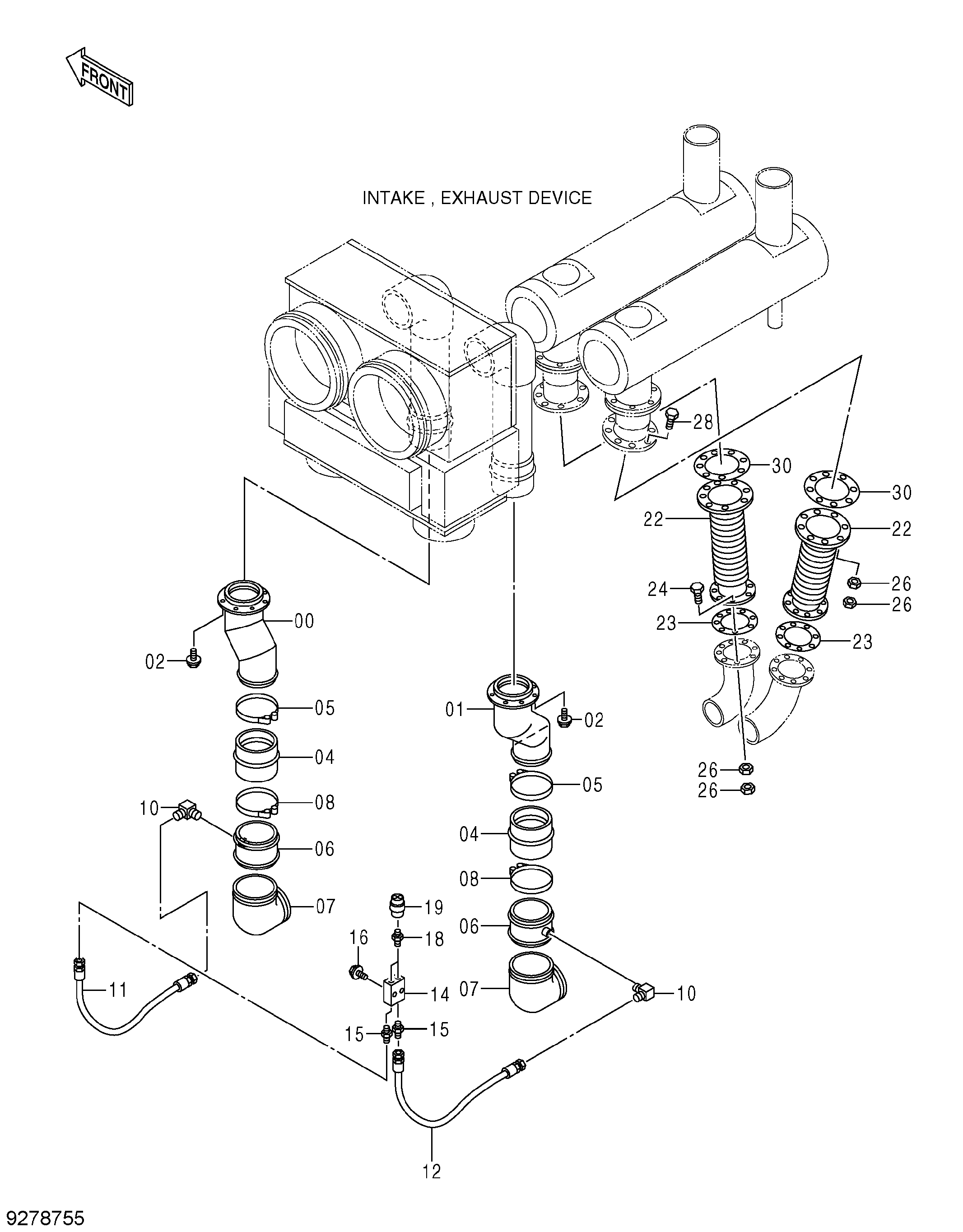

Заводская схема «Впускной и выпускной трубопроводы» для HITACHI EX5600-6LD. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8109700 | Трубка | 1 |
| 01 | 8109701 | Трубка | 1 |
| 02 | J271230 | Болт с шайбой | 14 |
| 02A | J901230 | Болт | 1 |
| 02B | J222012 | Шайба | 1 |
| 04 | 4348917 | Резиновый шланг | 2 |
| 05 | 4285357 | Хомут шланга | 2 |
| 06 | 8062288 | Трубка | 2 |
| 07 | 4295089 | Воздушный шланг | 2 |
| 08 | 4287489 | Хомут шланга | 2 |
| 10 | 4196225 | Угловой штуцер | 2 |
| 11 | 4639678 | Шланг | 1 |
| 12 | 4485120 | Шланг | 1 |
| 14 | 4370130 | Блок | 1 |
| 15 | 94-1301 | Адаптер | 2 |
| 16 | J271050 | Болт с шайбой | 2 |
| 16A | J901050 | Болт | 1 |
| 16B | J222010 | Шайба | 1 |
| 18 | 4255811 | Адаптер | 2 |
| 19 | 4419601 | Индикатор | 2 |
| 22 | 4447520 | Трубка | 2 |
| 23 | 4348847 | Прокладка | 2 |
| 24 | J901040 | Болт | 16 |
| 26 | J950010 | Гайка | 64 |
| 28 | J901050 | Болт | 16 |
| 30 | 4348845 | Прокладка | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX5600-6LD и серийный номер машины. Это снижает риск заказа детали другого исполнения.
