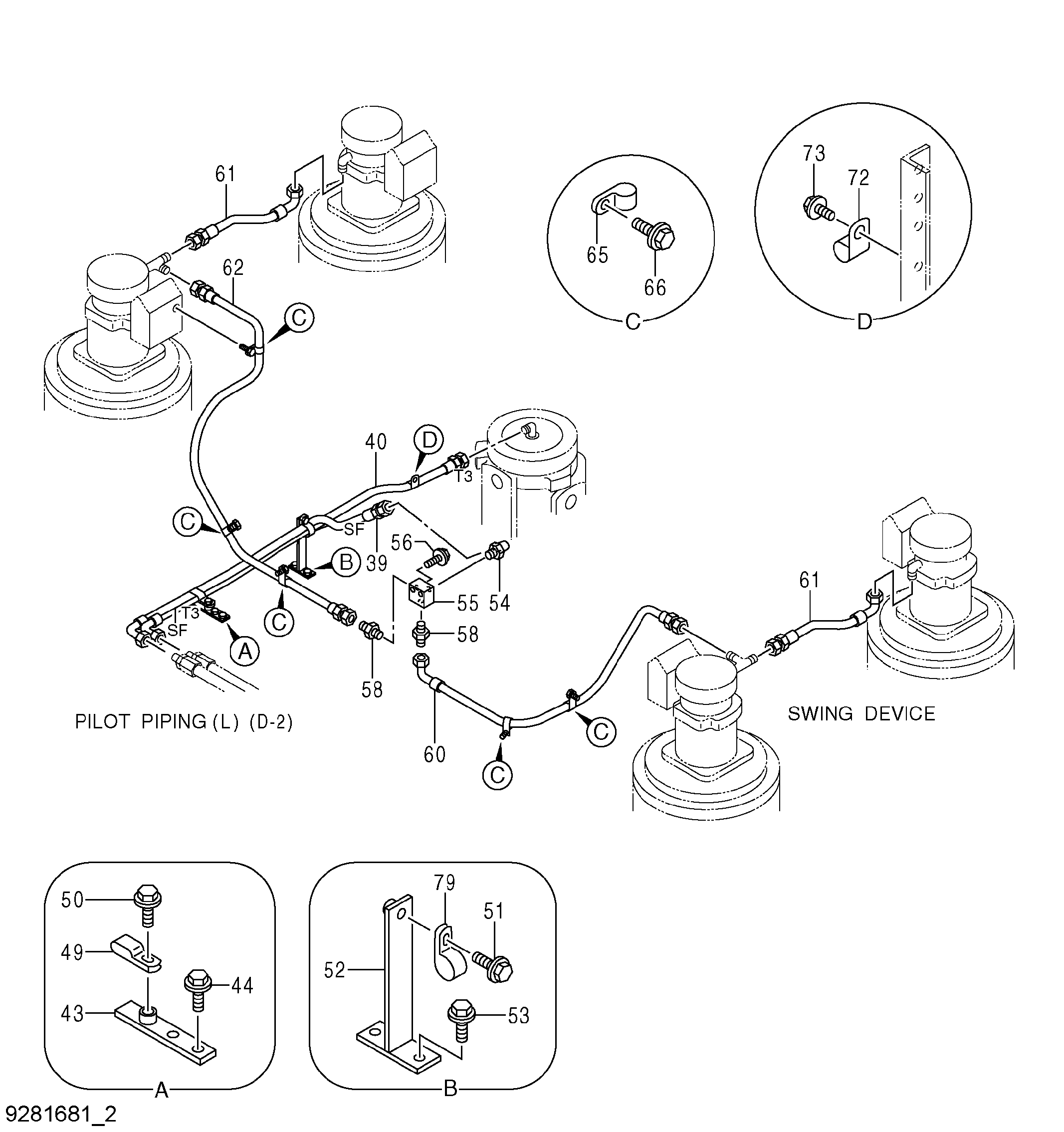

Пилотные гидролинии (центральный)(4-2) — HITACHI EX5600-6LD
Заводская схема «Пилотные гидролинии (центральный)(4-2)» для HITACHI EX5600-6LD. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 39 | 4316560 | Шланг (SF) | 1 |
| 40 | 4330705 | Шланг (T3) | 1 |
| 43 | 9768469 | Кронштейн | 1 |
| 44 | J271235 | Болт с шайбой | 2 |
| 44A | J901235 | Болт | 1 |
| 44B | J222012 | Шайба | 1 |
| 49 | 4190282 | Зажим | 1 |
| 50 | J271020 | Болт с шайбой | 1 |
| 50A | J901020 | Болт | 1 |
| 50B | J222010 | Шайба | 1 |
| 51 | J271030 | Болт с шайбой | 1 |
| 51A | J901030 | Болт | 1 |
| 51B | J222010 | Шайба | 1 |
| 52 | 9768470 | Кронштейн | 1 |
| 53 | J271230 | Болт с шайбой | 2 |
| 53A | J901230 | Болт | 1 |
| 53B | J222012 | Шайба | 1 |
| 54 | A852323 | Угловой штуцер | 1 |
| 54A | 957366 | Уплотнительное кольцо | 1 |
| 55 | 4352952 | Блок | 1 |
| 56 | J271065 | Болт с шайбой | 2 |
| 56A | J901065 | Болт | 1 |
| 56B | J222010 | Шайба | 1 |
| 58 | A852122 | Адаптер | 2 |
| 58A | 957366 | Уплотнительное кольцо | 1 |
| 60 | 4313257 | Шланг | 1 |
| 61 | 4313240 | Шланг | 2 |
| 62 | 4262275 | Шланг | 1 |
| 65 | 4190275 | Зажим | 5 |
| 66 | J271020 | Болт с шайбой | 4 |
| 66A | J901020 | Болт | 1 |
| 66B | J222010 | Шайба | 1 |
| 73 | J271020 | Болт с шайбой | 1 |
| 71A | J901030 | Болт | 1 |
| 71B | J222010 | Шайба | 1 |
| 72 | 4190273 | Зажим | 1 |
| 79 | 4190282 | Зажим | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX5600-6LD и серийный номер машины. Это снижает риск заказа детали другого исполнения.
