Гидрораспределитель (2/2) — HITACHI EX5600-6LD

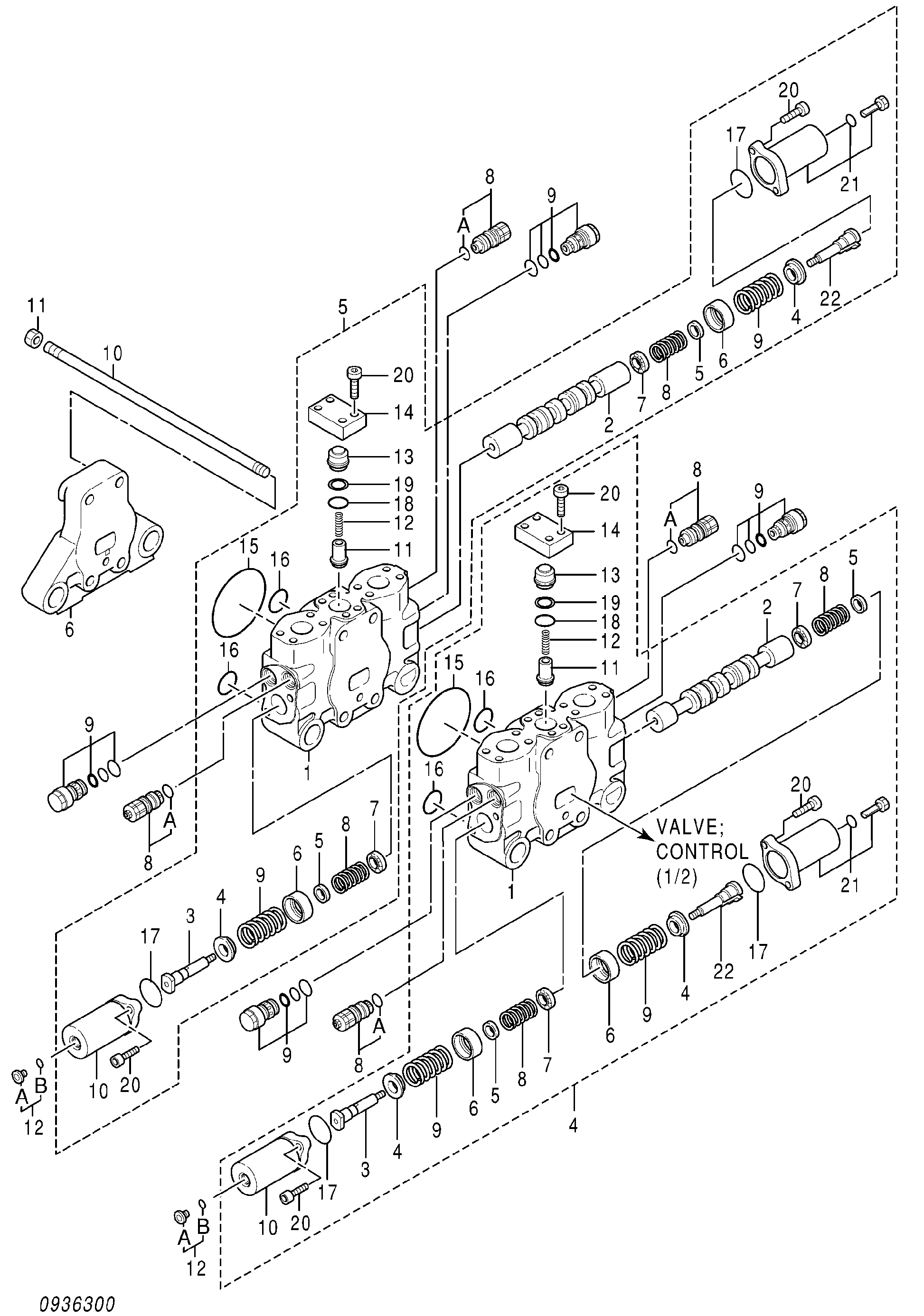

Заводская схема «Гидрораспределитель (2/2)» для HITACHI EX5600-6LD. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4629724 | Гидрораспределитель (2/2) | 1 | |
| 4 | 0829701 | Споол-сектион | 1 |
| 4･3 | 0320701 | Концевой | 1 |
| 4･4 | 0320702 | Седло пружины | 2 |
| 4･5 | 0320703 | Седло пружины | 2 |
| 4･6 | 0320704 | Седло пружины | 2 |
| 4･7 | 0320705 | Седло пружины | 2 |
| 4･8 | 0320706 | Пружина | 2 |
| 4･9 | 0320707 | Пружина | 2 |
| 4･10 | 0320708 | Колпачок | 1 |
| 4･11 | 0456501 | Тарельчатый клапан | 1 |
| 4･12 | 0109107 | Пружина | 1 |
| 4･13 | 0320718 | Пробка | 1 |
| 4･14 | 0320712 | Пластина | 1 |
| 4･15 | 4154606 | Уплотнительное кольцо | 1 |
| 4･16 | 4153538 | Уплотнительное кольцо | 2 |
| 4･17 | 4153540 | Уплотнительное кольцо | 2 |
| 4･18 | 4294621 | Уплотнительное кольцо | 1 |
| 4･19 | 0456502 | Опорное кольцо | 1 |
| 4･20 | 0695003 | Болт с внутренним шестигранником | 8 |
| 4･21 | 0466601 | Колпачок | 1 |
| 4･22 | 0456504 | Концевой | 1 |
| 5 | 0829702 | Споол-сектион | 1 |
| 5･3 | 0320701 | Концевой | 1 |
| 5･4 | 0320702 | Седло пружины | 2 |
| 5･5 | 0320703 | Седло пружины | 2 |
| 5･6 | 0320704 | Седло пружины | 2 |
| 5･7 | 0320705 | Седло пружины | 2 |
| 5･8 | 0320706 | Пружина | 2 |
| 5･9 | 0320707 | Пружина | 2 |
| 5･10 | 0320708 | Колпачок | 1 |
| 5･11 | 0456501 | Тарельчатый клапан | 1 |
| 5･12 | 0109107 | Пружина | 1 |
| 5･13 | 0320718 | Пробка | 1 |
| 5･14 | 0320712 | Пластина | 1 |
| 5･15 | 4154606 | Уплотнительное кольцо | 1 |
| 5･16 | 4153538 | Уплотнительное кольцо | 2 |
| 5･17 | 4153540 | Уплотнительное кольцо | 2 |
| 5･18 | 4294621 | Уплотнительное кольцо | 1 |
| 5･19 | 0456502 | Опорное кольцо | 1 |
| 5･20 | 0695003 | Болт с внутренним шестигранником | 8 |
| 5･21 | 0466601 | Колпачок | 1 |
| 5･22 | 0456504 | Концевой | 1 |
| 6 | 0320201 | Оутлет-сектион | 1 |
| 8 | 0695006 | Предохранительный клапан | 4 |
| 8A | 4387280 | Уплотнительное кольцо | 1 |
| 9 | 0770403 | Клапан | 4 |
| 10 | 0320202 | Шток TIE | 4 |
| 11 | 0238415 | Гайка | 4 |
| 12 | 0695007 | Пробка в сборе | 2 |
| 12A | 0695008 | Пробка | 1 |
| 12B | 4509180 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX5600-6LD и серийный номер машины. Это снижает риск заказа детали другого исполнения.
