Консоль (правый) — HITACHI EX5600-6LD

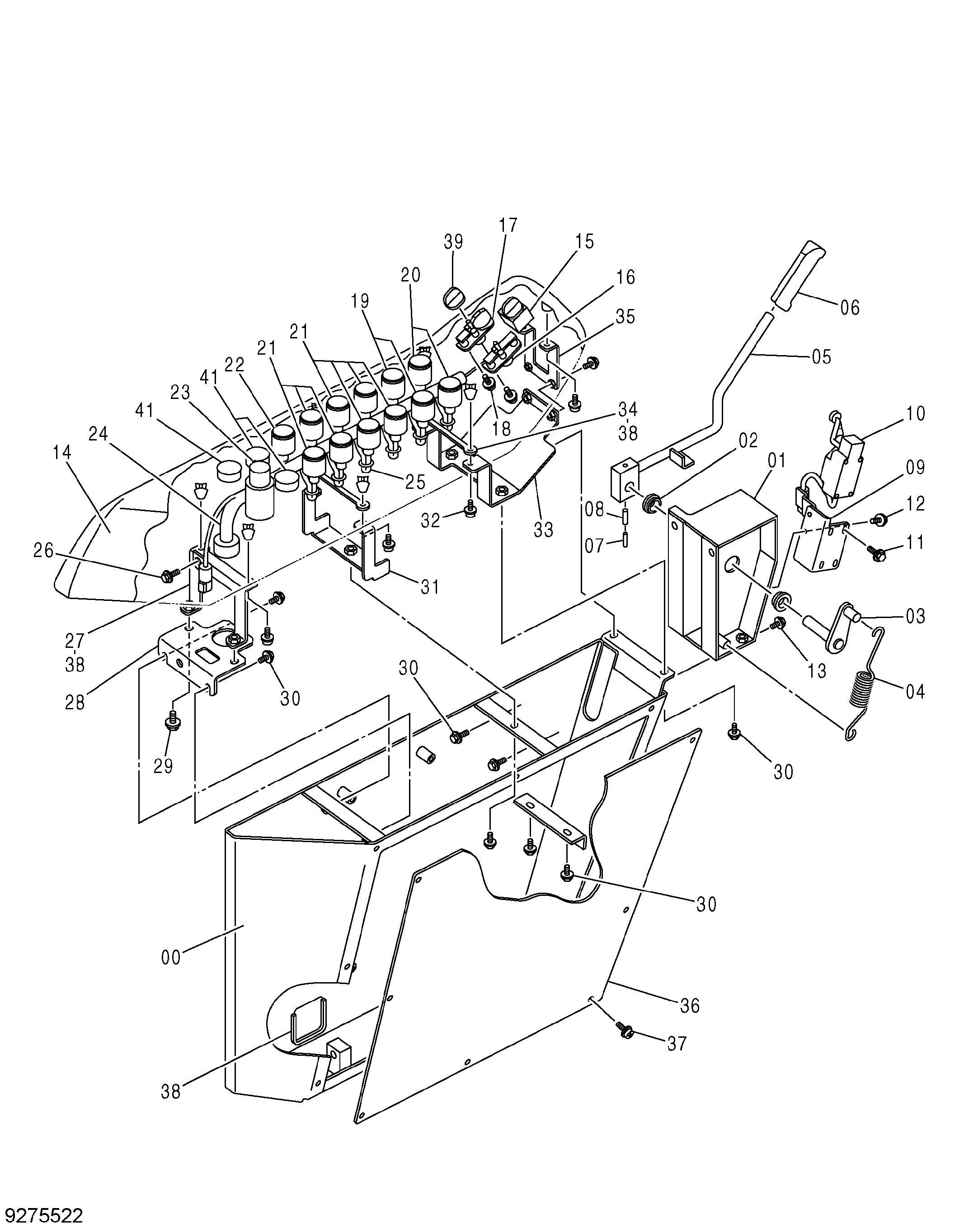

Заводская схема «Консоль (правый)» для HITACHI EX5600-6LD. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
	9275522	Консоль	1
00	4691926	Стойка	1
01	4639969	Короб	1
02	4341810	Втулка	2
03	4639982	Тяга	1
04	4189184	Пружина растяжения	1
05	4639981	Рычаг блокировка	1
06	3051611	Рукоятка	1
07	4213419	Пружинный штифт	1
08	4027427	Пружинный штифт	1
09	4657352	Кронштейн	1
10	4657353	Выключатель концевой	1
11	J260620	Болт с шайбой	4
11A	J900620	Болт	1
11B	A590106	Плоская шайба	1
12	J260616	Болт с шайбой	2
12A	J900616	Болт	1
12B	A590106	Плоская шайба	1
13	J271020	Болт с шайбой	1
13A	J901020	Болт	1
13B	J222010	Шайба	1
14	4668104	Крышка	1
15	4463400	Выключатель	1
16	4639780	Потентиометер	2
17	4639900	Пластина	2
18	J460514	Винт с шайбой	4
19	4623517	Выключатель (RED)	2
20	4624110	Выключатель (греен)	2
21	4624112	Выключатель (блуе)	7
22	4624111	Выключатель (блуе смалл)	1
24	4668128	Жгут проводов	1
25	4639983	Лента блокировка	18
26	J271020	Болт с шайбой	1
26A	J901020	Болт	1
26B	J222010	Шайба	1
27	4657354	Кронштейн	1
28	4683272	Кронштейн	1
29	J260820	Болт с шайбой	2
29A	J900820	Болт	1
29B	A590108	Плоская шайба	1
30	J260820	Болт с шайбой	9
30A	J900820	Болт	1
30B	A590108	Плоская шайба	1
31	4657356	Кронштейн	1
32	J460614	Винт с шайбой	10
33	4657357	Кронштейн	1
34	4657358	Пластина	2
35	4657359	Кронштейн	1
36	4640201	Пластина	1
37	J680614	Винт с шайбой	8
38	4640205	Защитный кожух	1
39	4482656	Диал	2
41	4455862	Пробка	3

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI EX5600-6LD и серийный номер машины. Это снижает риск заказа детали другого исполнения.

Запросить цену
