Поворот трубопроводы (1) — HITACHI EX5600-6LD

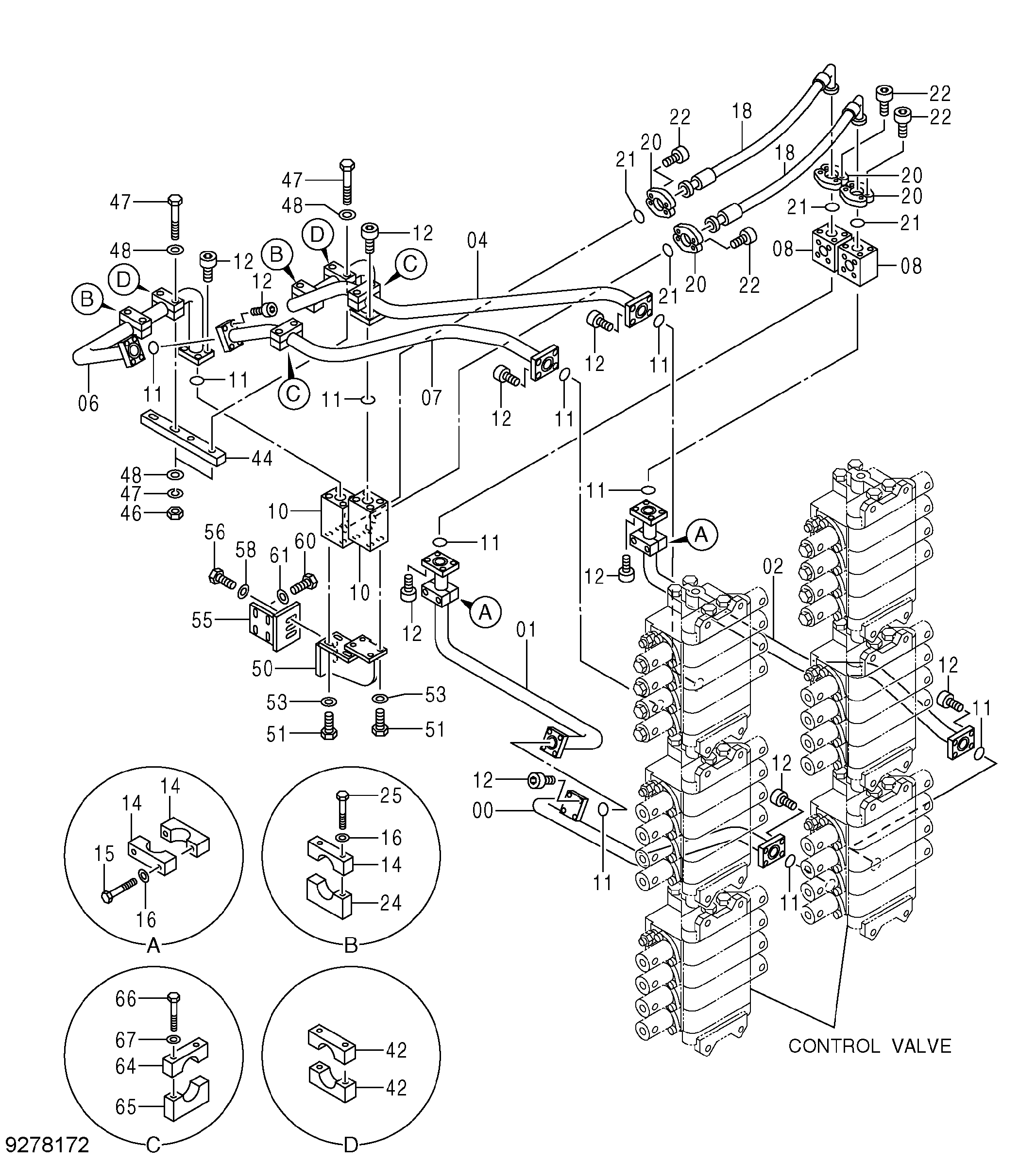

Заводская схема «Поворот трубопроводы (1)» для HITACHI EX5600-6LD. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8070860 | Трубка | 1 |
| 01 | 8071251 | Трубка | 1 |
| 02 | 8070861 | Трубка | 1 |
| 04 | 8070814 | Трубка | 1 |
| 06 | 8071241 | Трубка | 1 |
| 07 | 8087505 | Трубка | 1 |
| 08 | 3081191 | Блок | 2 |
| 10 | 3093396 | Блок | 2 |
| 11 | 4292385 | Уплотнительное кольцо | 10 |
| 12 | M342065 | Болт с внутренним шестигранником | 40 |
| 14 | 4357265 | Хомут трубки | 6 |
| 15 | J921402 | Болт | 4 |
| 16 | J222014 | Шайба | 8 |
| 18 | 4395604 | Шланг | 2 |
| 20 | 4075853 | Разъёмный фланец | 8 |
| 21 | 4508805 | Уплотнительное кольцо | 4 |
| 22 | M341245 | Болт с внутренним шестигранником | 16 |
| 24 | 4411428 | Хомут трубки | 2 |
| 25 | J921408 | Болт | 4 |
| 42 | 4357265 | Хомут трубки | 4 |
| 44 | 4459946 | Пластина | 1 |
| 46 | J950014 | Гайка | 4 |
| 47 | J921408 | Болт | 4 |
| 48 | J222014 | Шайба | 8 |
| 50 | 8087456 | Кронштейн | 1 |
| 51 | J921440 | Болт | 8 |
| 53 | J222014 | Шайба | 8 |
| 55 | 9758461 | Кронштейн | 1 |
| 56 | J921445 | Болт | 3 |
| 58 | J217084 | Шайба | 3 |
| 60 | J931645 | Болт | 4 |
| 61 | J217085 | Шайба | 4 |
| 64 | 4357265 | Хомут трубки | 2 |
| 65 | 4411428 | Хомут трубки | 2 |
| 66 | J921408 | Болт | 4 |
| 67 | J222014 | Шайба | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX5600-6LD и серийный номер машины. Это снижает риск заказа детали другого исполнения.
