Электрооборудование (левый)(5) — HITACHI EX5600-6LD

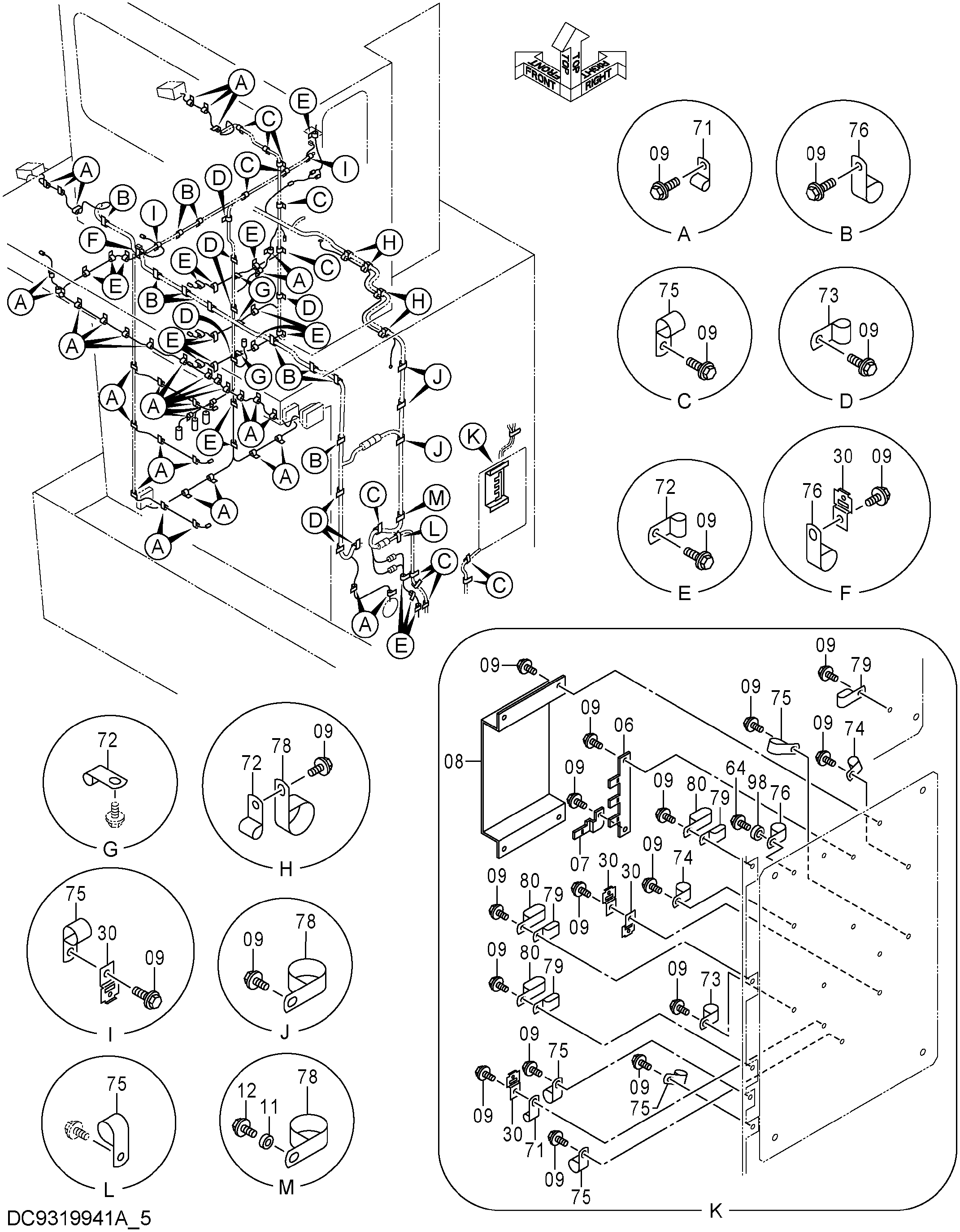

Заводская схема «Электрооборудование (левый)(5)» для HITACHI EX5600-6LD. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 06 | 4385564 | Кронштейн | 1 |
| 07 | 4470864 | Кронштейн | 1 |
| 08 | 4411957 | Крышка | 1 |
| 09 | J271025 | Болт с шайбой | 117 |
| 09A | J901025 | Болт | 1 |
| 09B | J222010 | Шайба | 1 |
| 11 | 4407522 | Проставка | 1 |
| 12 | J271060 | Болт с шайбой | 1 |
| 12A | J901060 | Болт | 1 |
| 12B | J222010 | Шайба | 1 |
| 30 | 4448037 | Кронштейн | 6 |
| 64 | J271035 | Болт с шайбой | 1 |
| 64A | J901035 | Болт | 1 |
| 64B | J222010 | Шайба | 1 |
| 71 | 4190261 | Зажим | 39 |
| 72 | 4190275 | Зажим | 26 |
| 73 | 4190273 | Зажим | 9 |
| 74 | 4190274 | Зажим | 2 |
| 75 | 4190263 | Зажим | 20 |
| 76 | 4192035 | Зажим | 12 |
| 78 | 4193848 | Зажим | 8 |
| 79 | 4190292 | Зажим | 4 |
| 80 | 4190266 | Зажим | 3 |
| 98 | 4284349 | Проставка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX5600-6LD и серийный номер машины. Это снижает риск заказа детали другого исполнения.
