Радиатор (2) — HITACHI EX5600-6LD

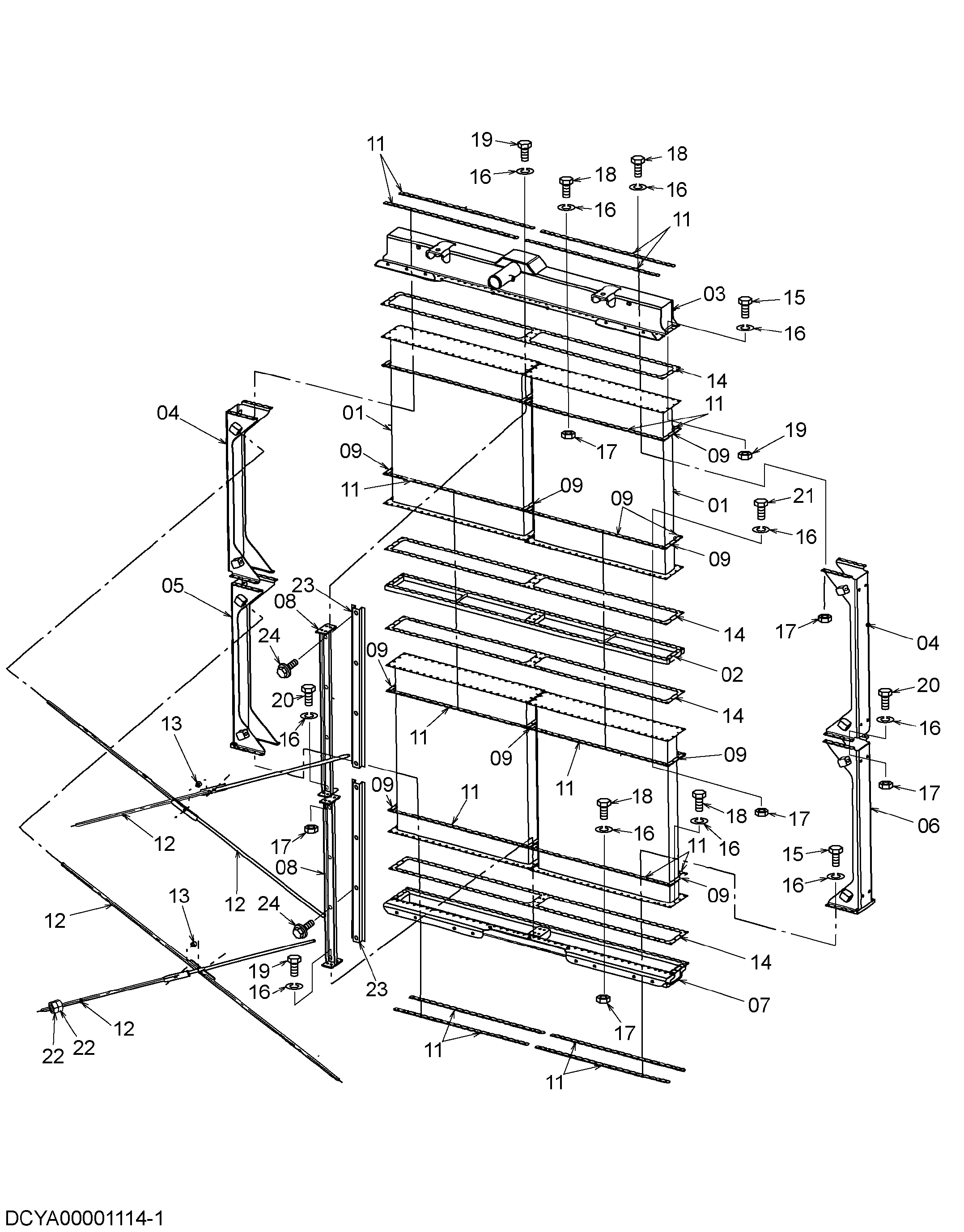

Заводская схема «Радиатор (2)» для HITACHI EX5600-6LD. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| YA00001114 | Радиатор | 1 | |
| 01 | YA00001122 | Коре радиатор | 4 |
| 02 | YA00001123 | Бак | 1 |
| 03 | YA00001124 | Бак | 1 |
| 04 | YA00001125 | Опора | 2 |
| 05 | YA00001126 | Опора | 1 |
| 06 | YA00001127 | Опора | 1 |
| 07 | YA00001128 | Бак | 1 |
| 08 | YA00001129 | Опора | 2 |
| 09 | YA00001130 | Бак | 16 |
| 11 | YA00001131 | Пластина | 24 |
| 12 | YA00001132 | Штанга | 4 |
| 13 | YA00001133 | Проставка | 2 |
| 14 | YA00001435 | Прокладка | 4 |
| 15 | J900835 | Болт | 40 |
| 16 | A590908 | Пружинная шайба | 300 |
| 17 | J950008 | Гайка | 292 |
| 18 | J900830 | Болт | 136 |
| 19 | J900825 | Болт | 24 |
| 20 | J900865 | Болт | 24 |
| 21 | J900855 | Болт | 76 |
| 22 | J950016 | Гайка | 16 |
| 23 | YA00012758 | Крышка | 2 |
| 24 | J260825 | Болт с шайбой | 8 |
| 24A | J900825 | Болт | 1 |
| 24B | A590108 | Плоская шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX5600-6LD и серийный номер машины. Это снижает риск заказа детали другого исполнения.
