Поручень (правый) — HITACHI EX5600-6LD

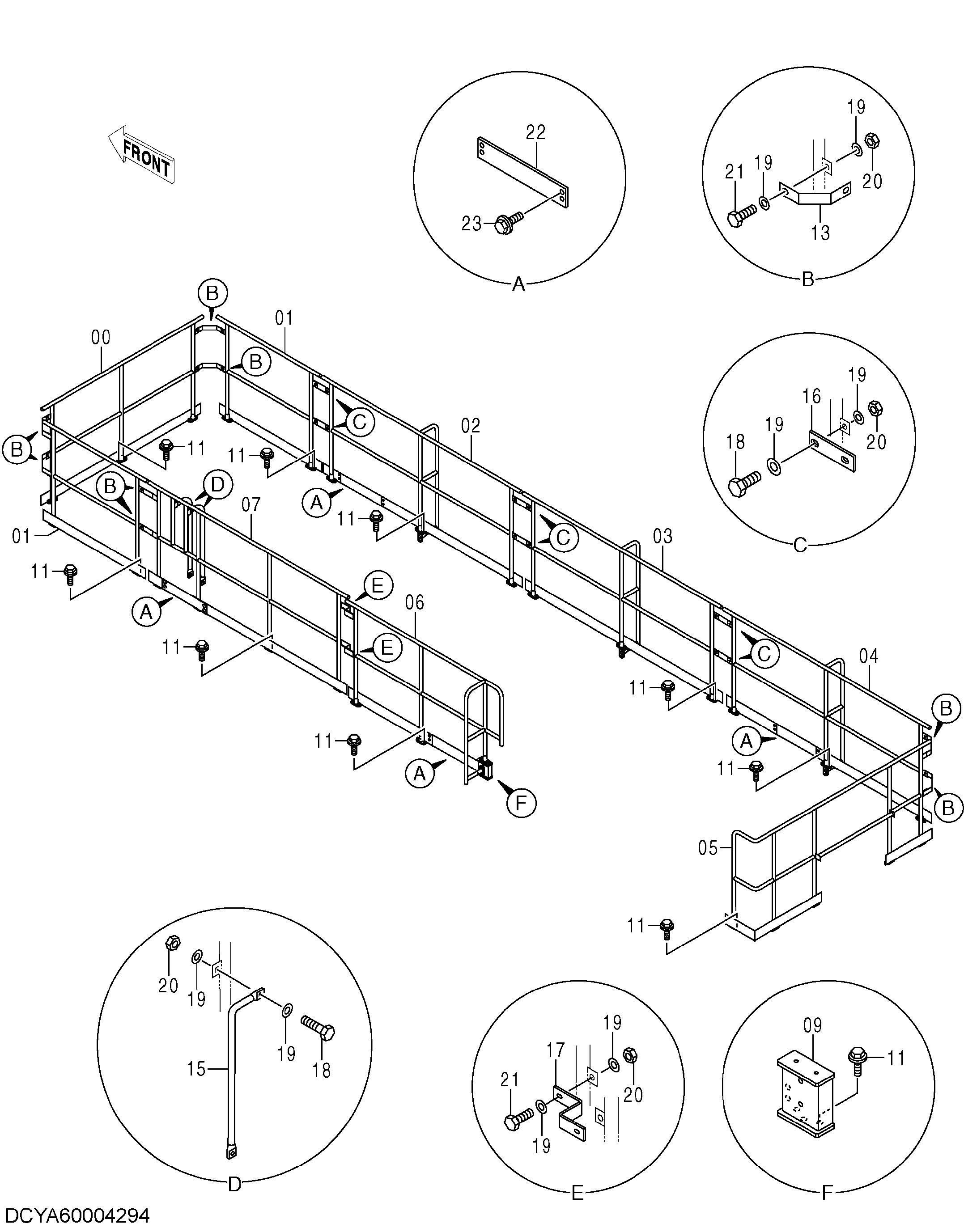

Заводская схема «Поручень (правый)» для HITACHI EX5600-6LD. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8109688 | Поручень | 1 |
| 01 | 8109689 | Поручень | 2 |
| 02 | 7052898 | Поручень | 1 |
| 03 | 7052899 | Поручень | 1 |
| 04 | 7052900 | Поручень | 1 |
| 05 | 6025548 | Поручень | 1 |
| 06 | YA40004115 | Поручень | 1 |
| 07 | 7052902 | Поручень | 1 |
| 09 | YA40004116 | Кронштейн | 1 |
| 11 | J271240 | Болт с шайбой | 67 |
| 11A | J901240 | Болт | 1 |
| 11B | J222012 | Шайба | 1 |
| 13 | YA00004286 | Пластина | 6 |
| 15 | 4722199 | Трубка | 2 |
| 16 | 4621981 | Пластина | 8 |
| 17 | 4672978 | Пластина | 2 |
| 18 | J921235 | Болт | 20 |
| 19 | 449490 | Плоская шайба | 72 |
| 20 | J950012 | Гайка | 36 |
| 21 | J921240 | Болт | 16 |
| 22 | 4433267 | Пластина | 4 |
| 23 | J281230 | Болт с шайбой | 16 |
| 23A | J901230 | Болт | 1 |
| 23B | 4249324 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX5600-6LD и серийный номер машины. Это снижает риск заказа детали другого исполнения.
