Электрооборудование (центральный)(1) — HITACHI EX5600-6LD

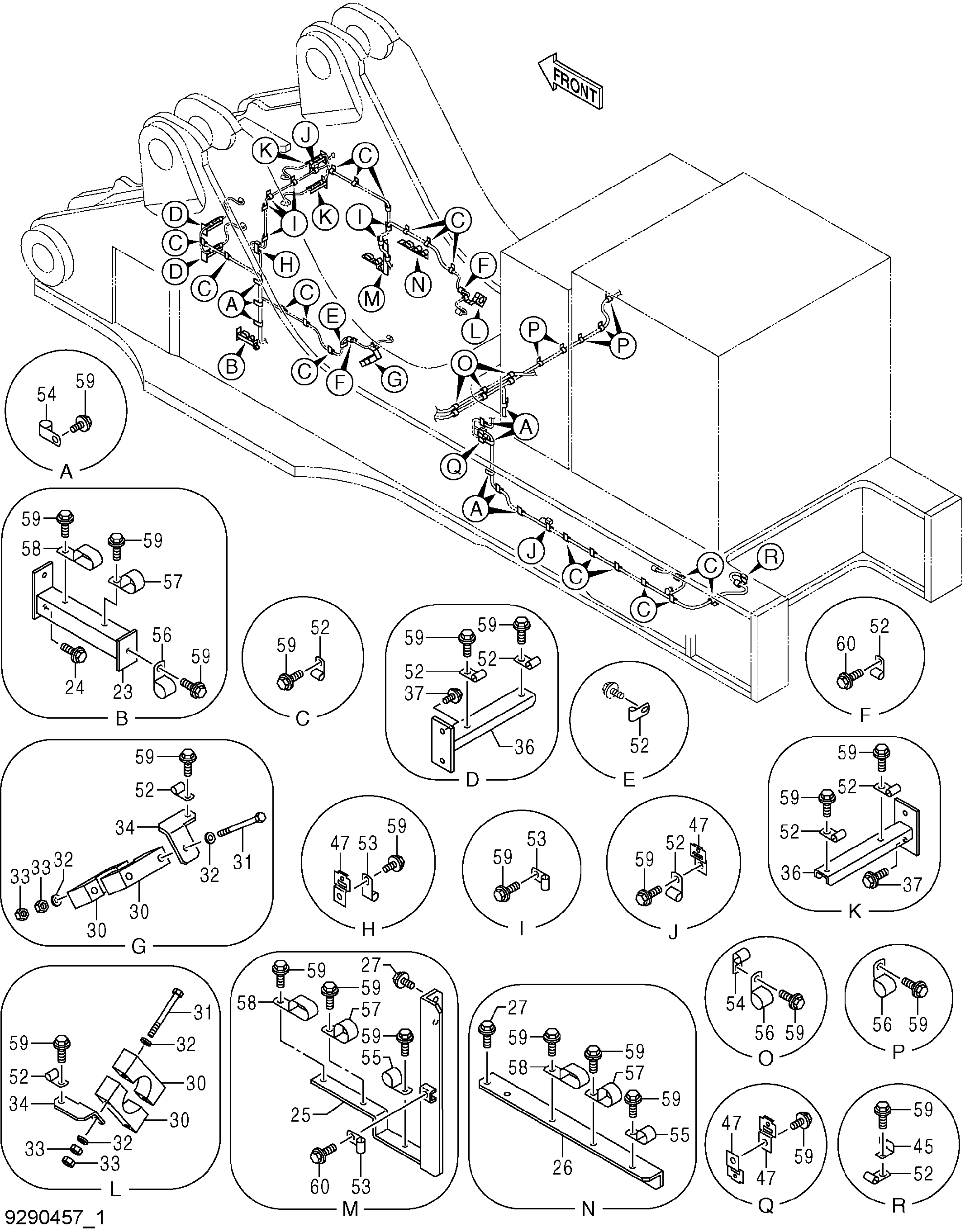

Заводская схема «Электрооборудование (центральный)(1)» для HITACHI EX5600-6LD. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 23 | 8072815 | Кронштейн | 1 |
| 24 | J271025 | Болт с шайбой | 2 |
| 24A | J901025 | Болт | 1 |
| 24B | J222010 | Шайба | 1 |
| 25 | 8072817 | Кронштейн | 1 |
| 26 | 9769469 | Кронштейн | 1 |
| 27 | J271230 | Болт с шайбой | 4 |
| 27A | J901230 | Болт | 1 |
| 27B | J222012 | Шайба | 1 |
| 30 | 4357265 | Хомут трубки | 4 |
| 31 | J901406 | Болт | 4 |
| 32 | A590114 | Плоская шайба | 8 |
| 33 | J950014 | Гайка | 8 |
| 34 | 9758525 | Кронштейн | 2 |
| 36 | 9758466 | Кронштейн | 4 |
| 37 | J271230 | Болт с шайбой | 8 |
| 37A | J901230 | Болт | 1 |
| 37B | J222012 | Шайба | 1 |
| 45 | 4257159 | Кронштейн | 1 |
| 47 | 4448037 | Кронштейн | 5 |
| 52 | 4190261 | Зажим | 34 |
| 53 | 4190275 | Зажим | 8 |
| 54 | 4190273 | Зажим | 12 |
| 55 | 4190263 | Зажим | 2 |
| 56 | 4192035 | Зажим | 9 |
| 57 | 4190264 | Зажим | 3 |
| 58 | 4411911 | Зажим | 3 |
| 59 | J271025 | Болт с шайбой | 65 |
| 59A | J901025 | Болт | 1 |
| 59B | J222010 | Шайба | 1 |
| 60 | J271020 | Болт с шайбой | 3 |
| 60A | J901020 | Болт | 1 |
| 60B | J222010 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX5600-6LD и серийный номер машины. Это снижает риск заказа детали другого исполнения.
