Дренажные трубопроводы — HITACHI EX5600-6LD

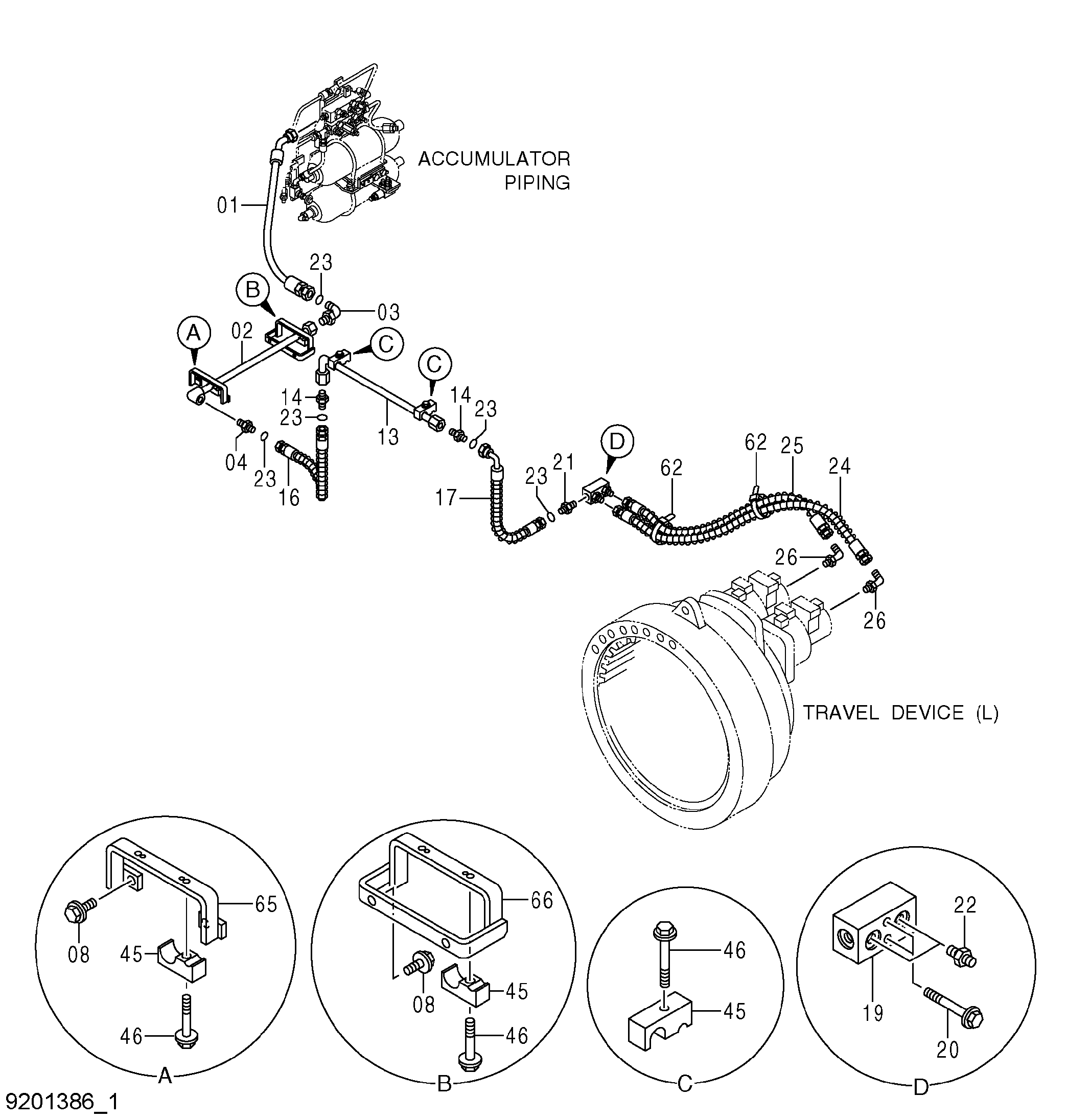

Заводская схема «Дренажные трубопроводы» для HITACHI EX5600-6LD. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4216494 | Шланг | 2 |
| 02 | 9750184 | Трубка | 2 |
| 03 | A853388 | Угловой штуцер | 2 |
| 03A | 4506429 | Уплотнительное кольцо | 1 |
| 04 | A853188 | Адаптер | 2 |
| 04A | 4506429 | Уплотнительное кольцо | 1 |
| 08 | J271225 | Болт с шайбой | 8 |
| 08A | J901225 | Болт | 1 |
| 08B | J222012 | Шайба | 1 |
| 13 | 9750187 | Трубка | 2 |
| 14 | A853188 | Адаптер | 4 |
| 14A | 4506429 | Уплотнительное кольцо | 1 |
| 16 | 4454516 | Шланг | 2 |
| 17 | 4454515 | Шланг | 2 |
| 19 | 3082394 | Блок | 2 |
| 20 | J271290 | Болт с шайбой | 4 |
| 20A | J901290 | Болт | 1 |
| 20B | J222012 | Шайба | 1 |
| 21 | A853188 | Адаптер | 2 |
| 21A | 4506429 | Уплотнительное кольцо | 1 |
| 22 | A852166 | Адаптер | 4 |
| 22A | 4506424 | Уплотнительное кольцо | 1 |
| 23 | 4187328 | Уплотнительное кольцо | 10 |
| 24 | 4401948 | Шланг | 2 |
| 25 | 4401947 | Шланг | 2 |
| 26 | A852366 | Угловой штуцер | 4 |
| 26A | 4506424 | Уплотнительное кольцо | 1 |
| 45 | 4401657 | Хомут | 8 |
| 46 | J271265 | Болт с шайбой | 8 |
| 46A | J901265 | Болт | 1 |
| 46B | J222012 | Шайба | 1 |
| 62 | 4121859 | Ленточный зажим | 6 |
| 65 | 8077117 | Кронштейн | 2 |
| 66 | 8077514 | Кронштейн | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX5600-6LD и серийный номер машины. Это снижает риск заказа детали другого исполнения.
