Водяной бак (левый) — HITACHI EX5600-6LD

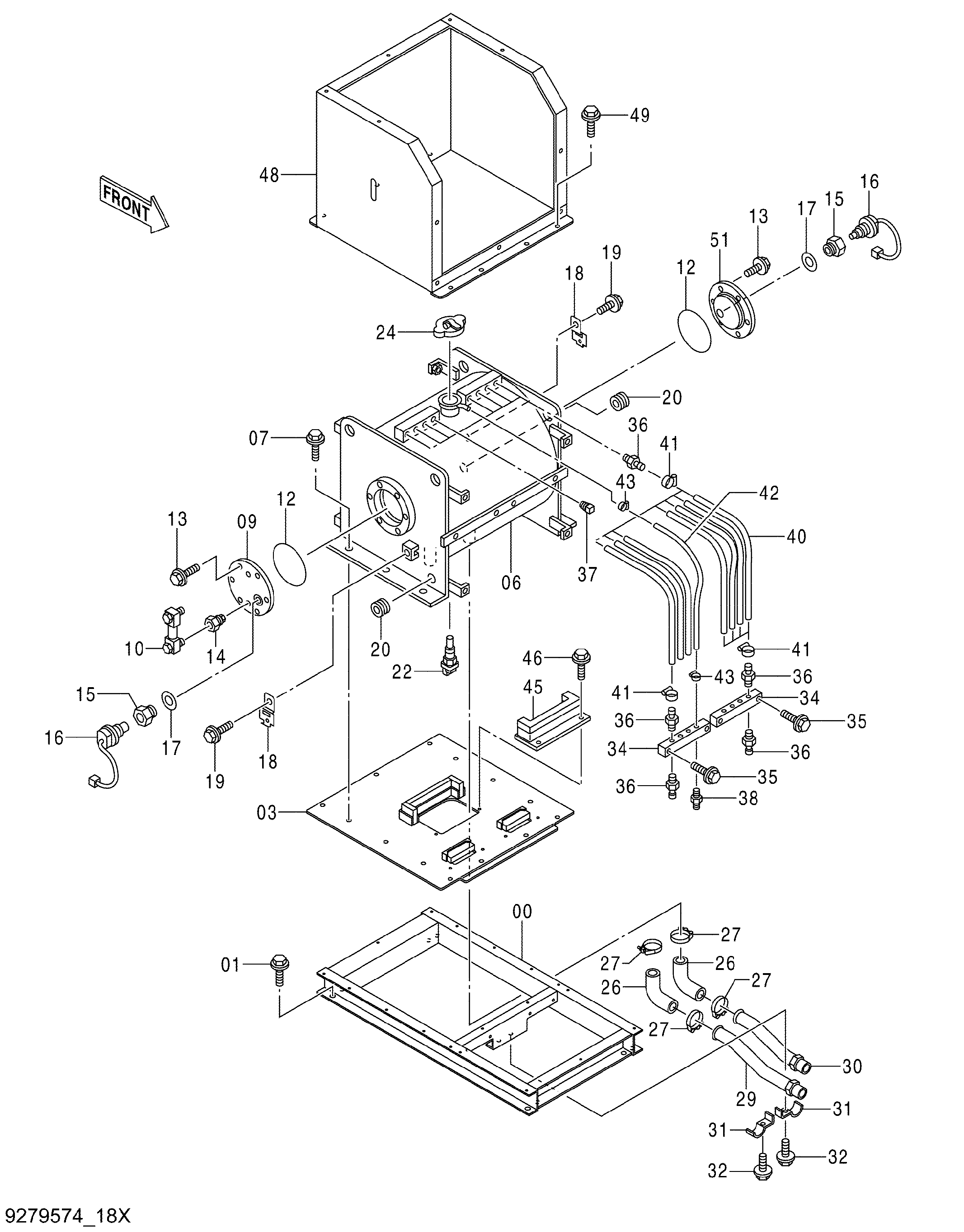

Заводская схема «Водяной бак (левый)» для HITACHI EX5600-6LD. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	6025652	Опора	1
01	J281235	Болт с шайбой	8
01A	J901235	Болт	1
01B	4249324	Шайба	1
03	7053172	Крышка	1
06	6024973	Бак воды	1
07	J281035	Болт с шайбой	6
07A	J901035	Болт	1
07B	4486055	Шайба	1
09	4623051	Крышка	1
10	4622055	Указатель уровня	1
12	A810165	Уплотнительное кольцо	2
13	J271025	Болт с шайбой	12
13A	J901025	Болт	1
13B	J222010	Шайба	1
14	4622052	Адаптер	2
15	4615801	Переходник	2
16	4614098	Выключатель уровень	2
17	4433439	Уплотнительная шайба	2
18	4448037	Кронштейн	2
19	J271025	Болт с шайбой	2
19A	J901025	Болт	1
19B	J222010	Шайба	1
20	4205136	Резиновая втулка	2
22	4662935	Датчик уровень	1
24	4441579	Колпачок	1
26	4672506	Резиновый шланг	2
27	4282474	Хомут шланга	4
29	8110100	Трубка	1
30	8110101	Трубка	1
31	4053698	Хомут трубки	2
32	J271275	Болт с шайбой	2
32A	J901275	Болт	1
32B	J222012	Шайба	1
34	4672509	Блок	2
35	J271050	Болт с шайбой	4
35A	J901050	Болт	1
35B	J222010	Шайба	1
36	4303601	Соединение	21
37	94-2011	Пробка	1
38	4130659	Адаптер	2
40	4449119	Водяной шланг	7
41	4514700	Зажим шланг	14
42	4384188	Водяной шланг	1
43	4508575	Хомут шланга	2
45	8110103	Крышка	1
46	J271025	Болт с шайбой	2
46A	J901025	Болт	1
46B	J222010	Шайба	1
48	6025647	Крышка	1
49	J281030	Болт с шайбой	7
49A	J901030	Болт	1
49B	4486055	Шайба	1
51	4724020	Крышка	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI EX5600-6LD и серийный номер машины. Это снижает риск заказа детали другого исполнения.
