Электрооборудование (левый)(2) — HITACHI EX5600-6LD

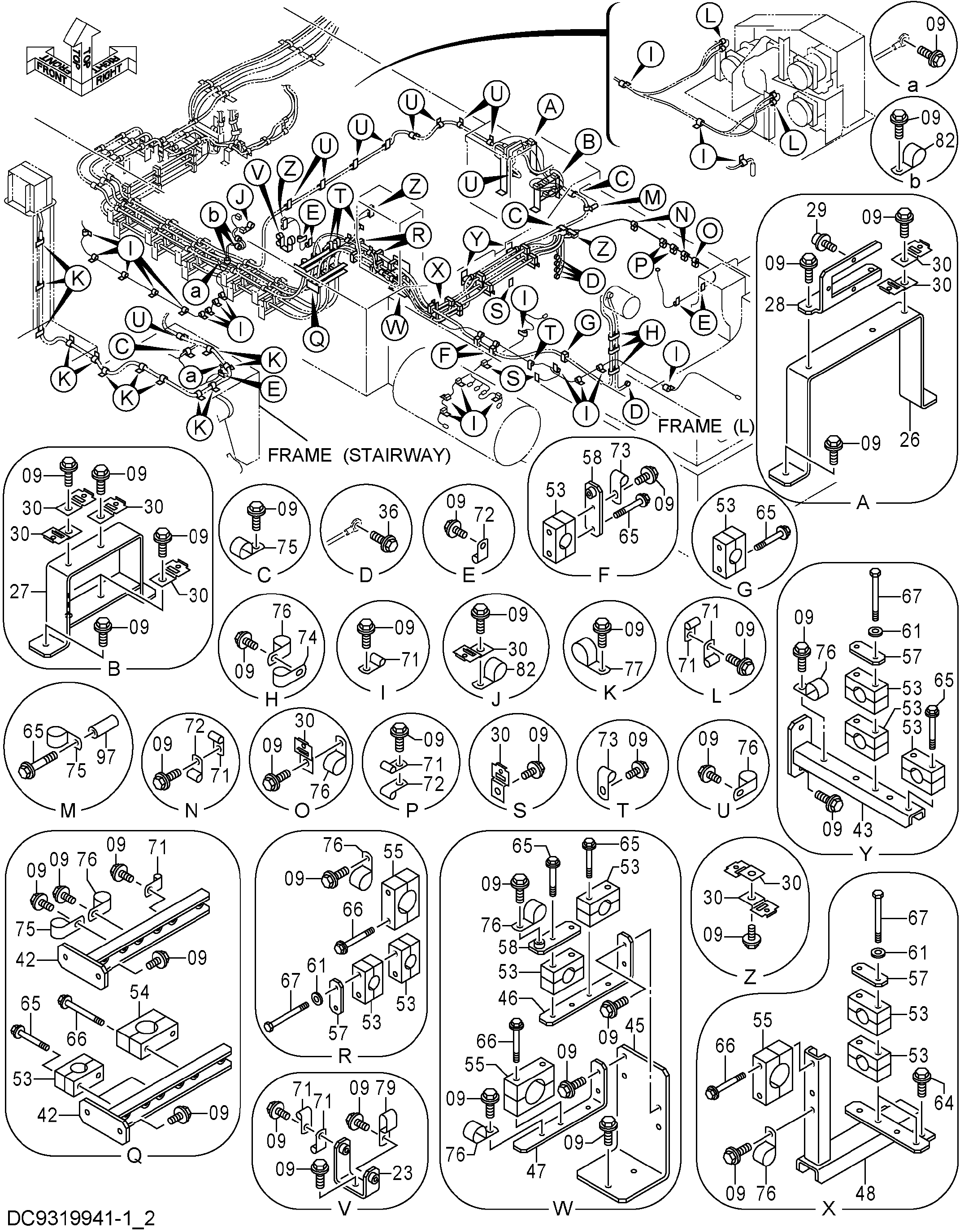

Заводская схема «Электрооборудование (левый)(2)» для HITACHI EX5600-6LD. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 09 | J271025 | Болт с шайбой | 117 |
| 09A | J901025 | Болт | 1 |
| 09B | J222010 | Шайба | 1 |
| 23 | 9769472 | Кронштейн | 1 |
| 26 | 8111172 | Кронштейн | 1 |
| 27 | 8111174 | Кронштейн | 1 |
| 28 | 4626548 | Кронштейн | 1 |
| 29 | J460316 | Винт с шайбой | 3 |
| 30 | 4448037 | Кронштейн | 18 |
| 36 | J271020 | Болт с шайбой | 5 |
| 36A | J901020 | Болт | 1 |
| 36B | J222010 | Шайба | 1 |
| 42 | 9769077 | Кронштейн | 2 |
| 43 | 9769078 | Кронштейн | 2 |
| 45 | 8111176 | Кронштейн | 1 |
| 46 | 9769081 | Кронштейн | 1 |
| 47 | 9769087 | Кронштейн | 1 |
| 48 | 8112463 | Кронштейн | 1 |
| 53 | 4454814 | Хомут | 21 |
| 54 | 4637939 | Хомут | 1 |
| 55 | 4650365 | Хомут | 4 |
| 57 | 4454820 | Кронштейн | 6 |
| 58 | 9763899 | Кронштейн | 3 |
| 61 | J222010 | Шайба | 12 |
| 64 | J271035 | Болт с шайбой | 2 |
| 64A | J901035 | Болт | 1 |
| 64B | J222010 | Шайба | 1 |
| 65 | J271070 | Болт с шайбой | 19 |
| 65A | J901070 | Болт | 1 |
| 65B | J222010 | Шайба | 1 |
| 66 | J271080 | Болт с шайбой | 10 |
| 66A | J901080 | Болт | 1 |
| 66B | J222010 | Шайба | 1 |
| 67 | J901005 | Болт | 12 |
| 71 | 4190261 | Зажим | 32 |
| 72 | 4190275 | Зажим | 9 |
| 73 | 4190273 | Зажим | 6 |
| 74 | 4190274 | Зажим | 3 |
| 75 | 4190263 | Зажим | 5 |
| 76 | 4192035 | Зажим | 22 |
| 77 | 4190264 | Зажим | 12 |
| 79 | 4190292 | Зажим | 1 |
| 82 | 4192018 | Зажим | 4 |
| 97 | 4304539 | Проставка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX5600-6LD и серийный номер машины. Это снижает риск заказа детали другого исполнения.
