Рама (левый) — HITACHI EX5600-6LD

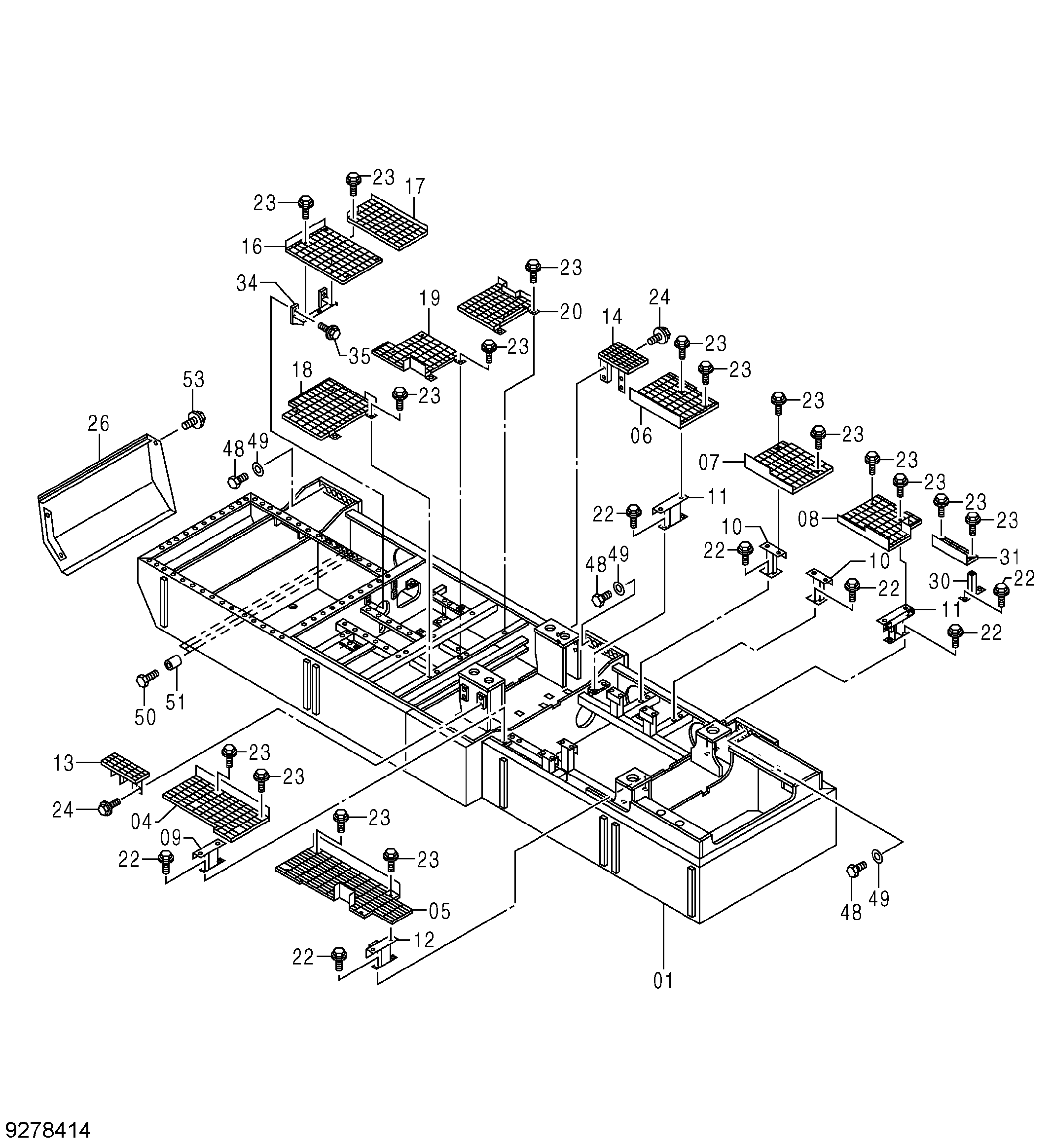

Заводская схема «Рама (левый)» для HITACHI EX5600-6LD. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01A | 5011237 | Платформа (левый) | 1 |
| 04 | 7053064 | Ступень | 1 |
| 05 | 7053063 | Ступень | 1 |
| 06 | 7053073 | Ступень | 1 |
| 07 | 7053071 | Ступень | 1 |
| 08 | 7053070 | Ступень | 1 |
| 09 | 8113306 | Кронштейн | 2 |
| 10 | 8072325 | Кронштейн | 2 |
| 11 | 8113305 | Кронштейн | 2 |
| 13 | 8072346 | Ступень | 1 |
| 14 | 8072347 | Ступень | 1 |
| 16 | 7053076 | Ступень | 1 |
| 17 | 8071982 | Ступень | 1 |
| 18 | 7053074 | Ступень | 1 |
| 19 | 7053075 | Ступень | 1 |
| 20 | 7034466 | Ступень | 1 |
| 22 | J271240 | Болт с шайбой | 12 |
| 22A | J901240 | Болт | 1 |
| 22B | J222012 | Шайба | 1 |
| 23 | J281035 | Болт с шайбой | 42 |
| 23A | J901035 | Болт | 1 |
| 23B | 4486055 | Шайба | 1 |
| 24 | J271225 | Болт с шайбой | 12 |
| 24A | J901225 | Болт | 1 |
| 24B | J222012 | Шайба | 1 |
| 26 | 8109997 | Крышка | 1 |
| 30 | 9750456 | Кронштейн | 2 |
| 31 | 8109912 | Ступень | 1 |
| 35 | J271035 | Болт с шайбой | 4 |
| 35A | J901035 | Болт | 1 |
| 35B | J222010 | Шайба | 1 |
| 38 | 8072711 | Кронштейн | 1 |
| 48 | J833602 | Болт | 43 |
| 49 | 4114410 | Шайба | 43 |
| 50 | J833618 | Болт | 3 |
| 51 | 4406546 | Проставка | 3 |
| 53 | J281025 | Болт с шайбой | 4 |
| 53A | J901025 | Болт | 1 |
| 53B | 4486055 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX5600-6LD и серийный номер машины. Это снижает риск заказа детали другого исполнения.
