Ковш трубопроводы — HITACHI EX5600-6LD

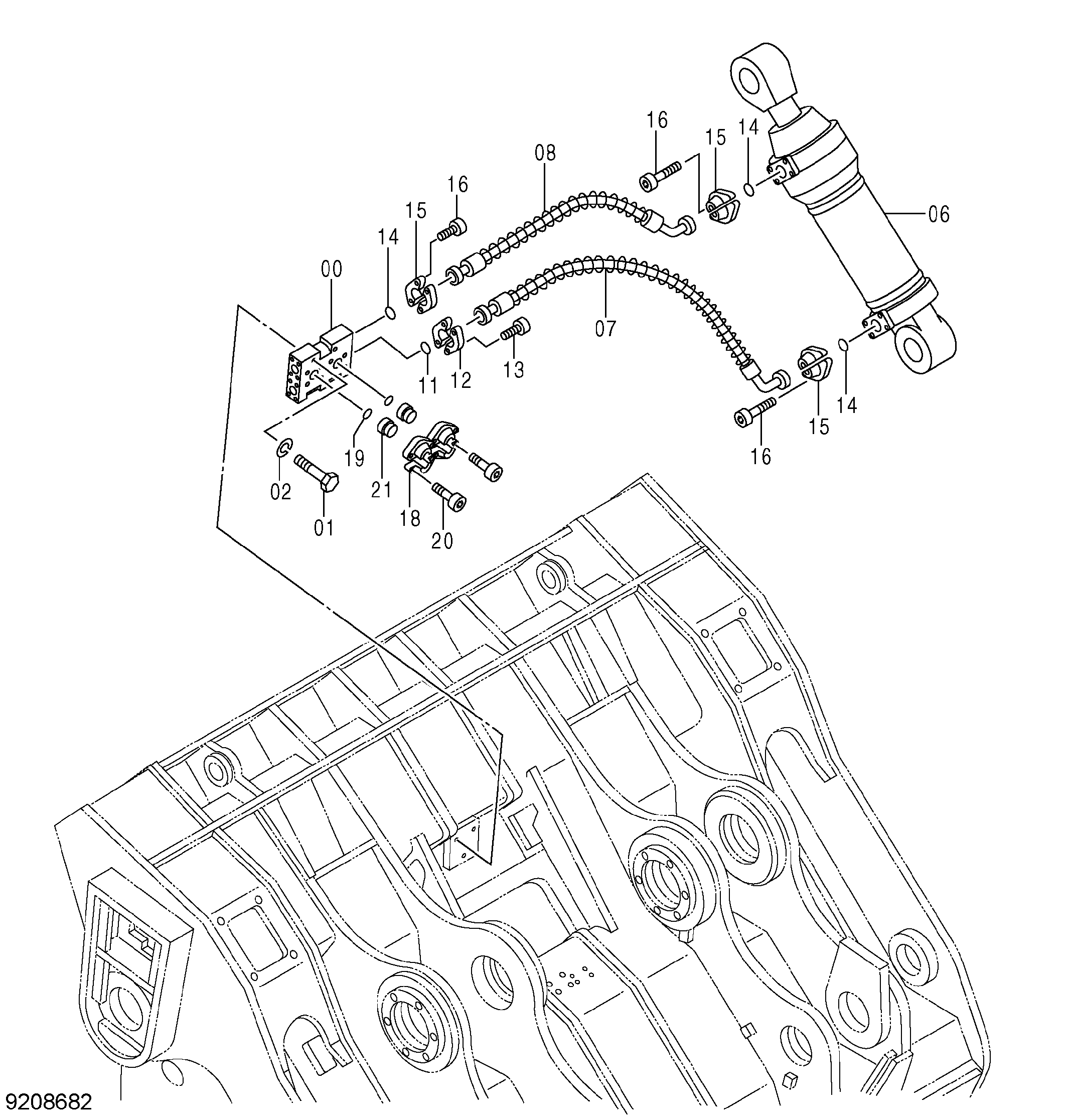

Заводская схема «Ковш трубопроводы» для HITACHI EX5600-6LD. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4390553 | Клапан словретурн | 1 |
| 01 | J901602 | Болт | 3 |
| 02 | A590916 | Пружинная шайба | 3 |
| 06 | 4393913 замена: 4418018 | Гидроцилиндр. разгрузка | 2 |
| 06 | 4418018 | Гидроцилиндр. разгрузка | 2 |
| 07 | 4402199 | Шланг | 2 |
| 08 | 4402200 | Шланг | 2 |
| 11 | 4508805 | Уплотнительное кольцо | 2 |
| 12 | 4089703 | Разъёмный фланец | 4 |
| 13 | M341445 | Болт с внутренним шестигранником | 8 |
| 14 | 4510169 | Уплотнительное кольцо | 6 |
| 15 | 4075854 | Разъёмный фланец | 12 |
| 16 | M341650 | Болт с внутренним шестигранником | 24 |
| 18 | 4169565 | Разъёмный фланец | 4 |
| 19 | 4510170 | Уплотнительное кольцо | 2 |
| 20 | M342065 | Болт с внутренним шестигранником | 8 |
| 21 | 4204850 | Крышка | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX5600-6LD и серийный номер машины. Это снижает риск заказа детали другого исполнения.
