Трансмиссия радиатор трубопроводы (левый) — HITACHI EX5600-6LD

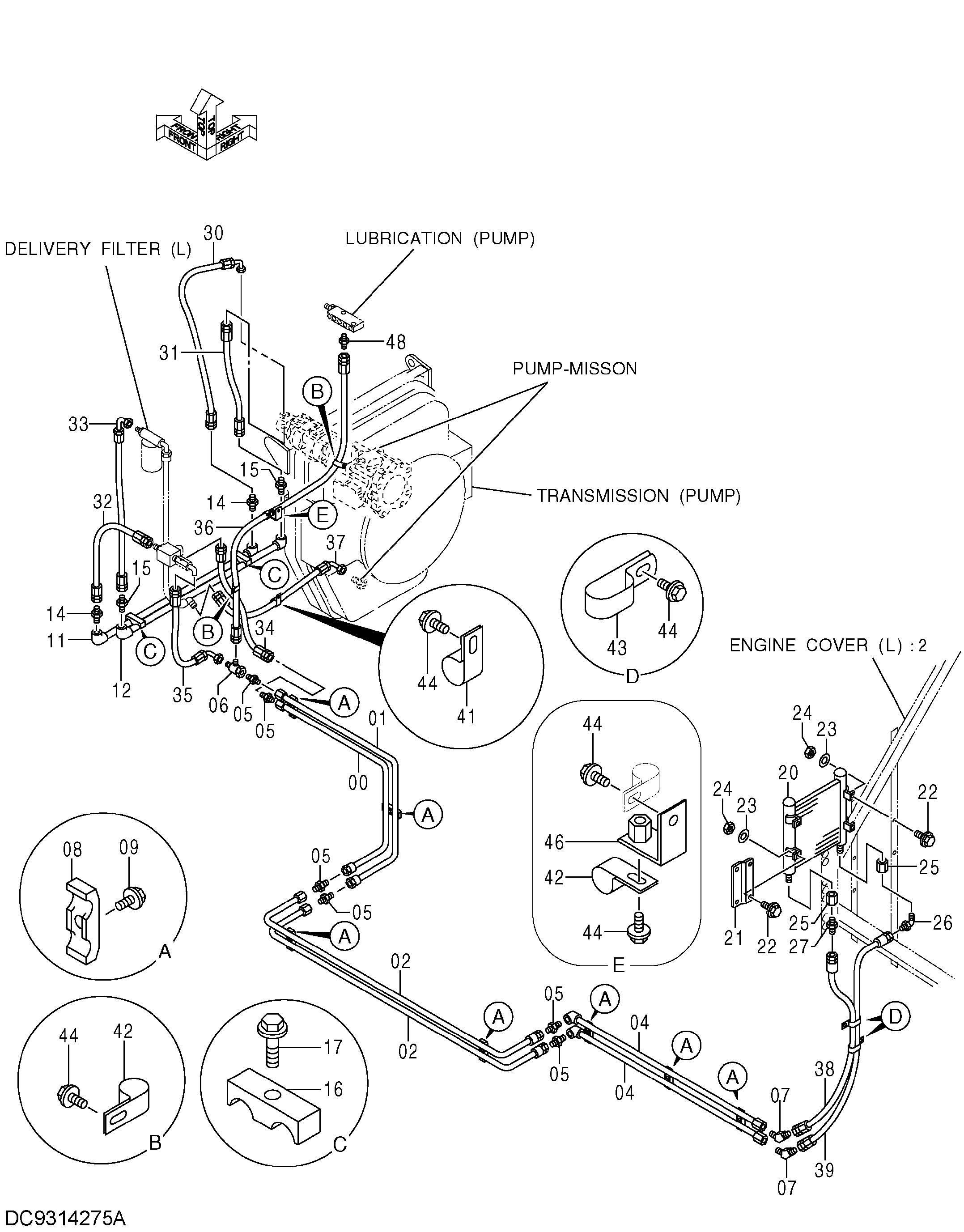

Заводская схема «Трансмиссия радиатор трубопроводы (левый)» для HITACHI EX5600-6LD. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9768515 | Трубка | 1 |
| 01 | 9768516 | Трубка | 1 |
| 02 | 9768514 | Трубка | 2 |
| 04 | 9771046 | Трубка | 2 |
| 05 | 4221287 | Адаптер | 6 |
| 06 | 4426339 | Соединительный штуцер | 1 |
| 07 | 4182658 | Угловой штуцер | 2 |
| 08 | 4053593 | Хомут трубки | 7 |
| 09 | J271050 | Болт с шайбой | 7 |
| 09A | J901050 | Болт | 1 |
| 09B | J222010 | Шайба | 1 |
| 11 | 9750302 | Трубка | 1 |
| 12 | 9750303 | Трубка | 1 |
| 14 | 4221278 | Адаптер | 2 |
| 15 | 4221287 | Адаптер | 2 |
| 16 | 4402020 | Хомут | 2 |
| 17 | J271260 | Болт с шайбой | 2 |
| 17A | J901260 | Болт | 1 |
| 17B | J222012 | Шайба | 1 |
| 20 | 4658096 | Масляный радиатор | 1 |
| 21 | 4674980 | Кронштейн | 1 |
| 22 | J260825 | Болт с шайбой | 6 |
| 22A | J900825 | Болт | 1 |
| 22B | A590108 | Плоская шайба | 1 |
| 23 | A590108 | Плоская шайба | 6 |
| 24 | J950008 | Гайка | 6 |
| 25 | 94-0691 | Переходник S | 2 |
| 26 | 4154658 | Угловой штуцер | 1 |
| 27 | 4221287 | Адаптер | 1 |
| 30 | 4652658 | Шланг | 1 |
| 31 | 4684878 | Шланг | 1 |
| 32 | 4477015 | Шланг | 1 |
| 33 | 4485411 | Шланг | 1 |
| 34 | 4652661 | Шланг | 1 |
| 35 | 4485429 | Шланг | 1 |
| 36 | 4659039 | Шланг | 1 |
| 37 | 4485419 | Шланг | 1 |
| 38 | 4479617 | Шланг | 1 |
| 39 | 4485400 | Шланг | 1 |
| 41 | 4190263 | Зажим | 1 |
| 42 | 4190274 | Зажим | 3 |
| 43 | 4190266 | Зажим | 2 |
| 44 | J271025 | Болт с шайбой | 7 |
| 44A | J901025 | Болт | 1 |
| 44B | J222010 | Шайба | 1 |
| 46 | 9749843 | Кронштейн | 1 |
| 48 | 4266331 | Адаптер | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX5600-6LD и серийный номер машины. Это снижает риск заказа детали другого исполнения.
