Рама (центральный) — HITACHI EX5600-6LD

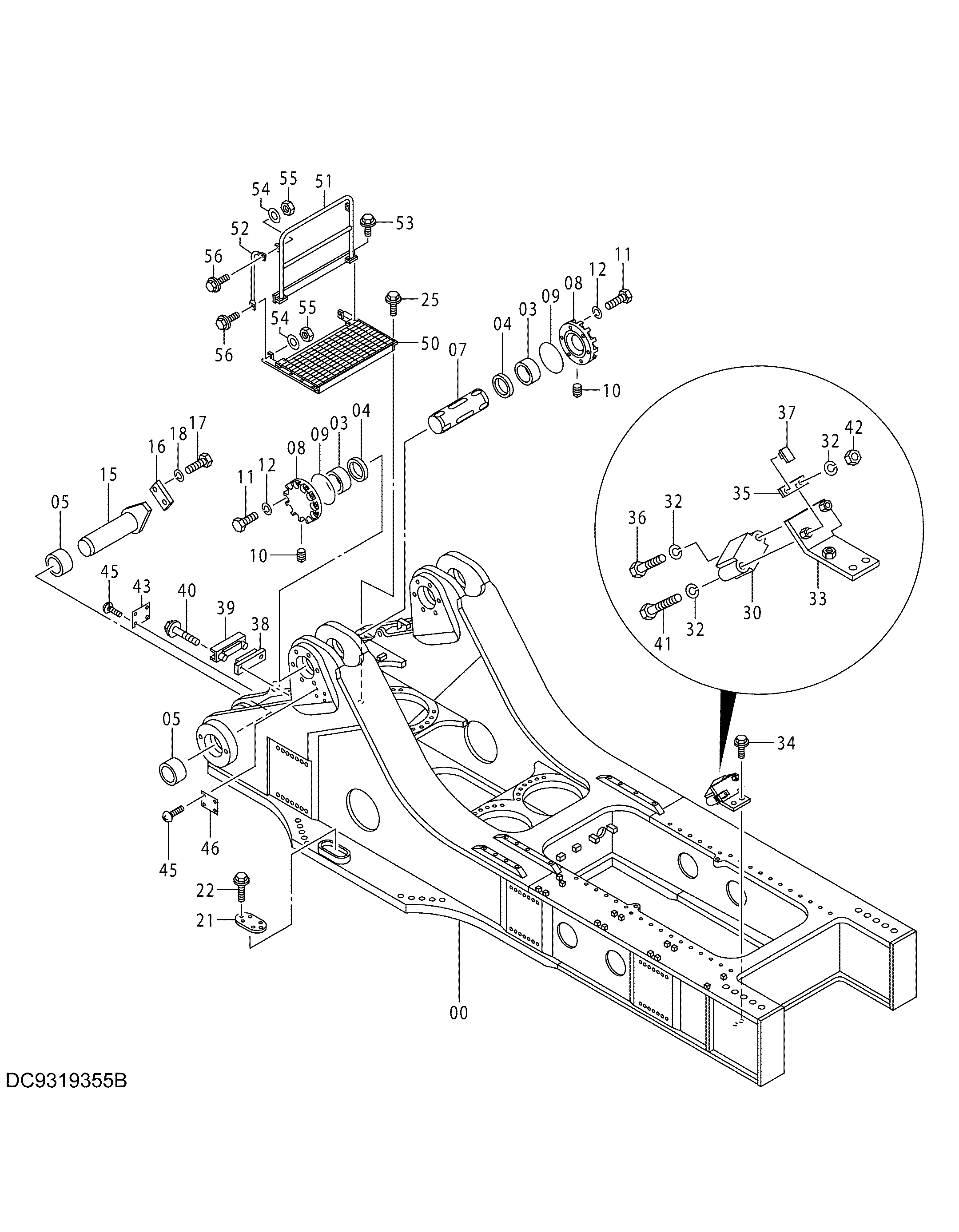

Заводская схема «Рама (центральный)» для HITACHI EX5600-6LD. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 03 | 4401021 | Втулка | 4 |
| 04 | 4402095 | Пылезащитное уплотнение | 4 |
| 05 | 4398740 | Втулка | 4 |
| 07 | 3081212 | Палец | 2 |
| 08 | 3081514 | Крышка | 4 |
| 09 | 994995 | Уплотнительное кольцо | 4 |
| 10 | 94-2011 | Пробка | 2 |
| 11 | J932055 | Болт | 24 |
| 12 | J222020 | Шайба | 24 |
| 15 | 8072106 | Палец | 2 |
| 16 | 4192930 | Пластина | 2 |
| 17 | J932455 | Болт | 4 |
| 18 | J222024 | Шайба | 4 |
| 21 | 4401724 | Крышка | 1 |
| 22 | J271020 | Болт с шайбой | 6 |
| 22A | J901020 | Болт | 1 |
| 22B | J222010 | Шайба | 1 |
| 25 | J271240 | Болт с шайбой | 6 |
| 25A | J901240 | Болт | 1 |
| 25B | J222012 | Шайба | 1 |
| 30 | 4283028 | Сигнализация | 1 |
| 32 | J222010 | Шайба | 3 |
| 33 | 8115381 | Кронштейн | 1 |
| 34 | J271025 | Болт с шайбой | 2 |
| 34A | J901025 | Болт | 1 |
| 34B | J222010 | Шайба | 1 |
| 35 | 4470176 | Кронштейн | 1 |
| 36 | J921002 | Болт | 1 |
| 37 | 4372633 | Зажим | 1 |
| 38 | 9745091 | Хомут | 2 |
| 39 | 9745090 | Хомут | 2 |
| 40 | J271045 | Болт с шайбой | 4 |
| 40A | J901045 | Болт | 1 |
| 40B | J222010 | Шайба | 1 |
| 41 | J921004 | Болт | 1 |
| 42 | J950010 | Гайка | 1 |
| 43 | 3084783 | Информационная табличка | 1 |
| 45 | M492964 | Приводной винт | 8 |
| 50 | 6020203 | Ступень | 1 |
| 51 | 7039472 | Поручень | 1 |
| 52 | 4722199 | Трубка | 2 |
| 53 | J271230 | Болт с шайбой | 4 |
| 53A | J901230 | Болт | 1 |
| 53B | J222012 | Шайба | 1 |
| 54 | 4249324 | Шайба | 4 |
| 55 | J950012 | Гайка | 4 |
| 56 | J281240 | Болт с шайбой | 4 |
| 56A | J901240 | Болт | 1 |
| 56B | 4249324 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX5600-6LD и серийный номер машины. Это снижает риск заказа детали другого исполнения.
