Обратные трубопроводы (центральный)(1-1) — HITACHI EX5600-6LD

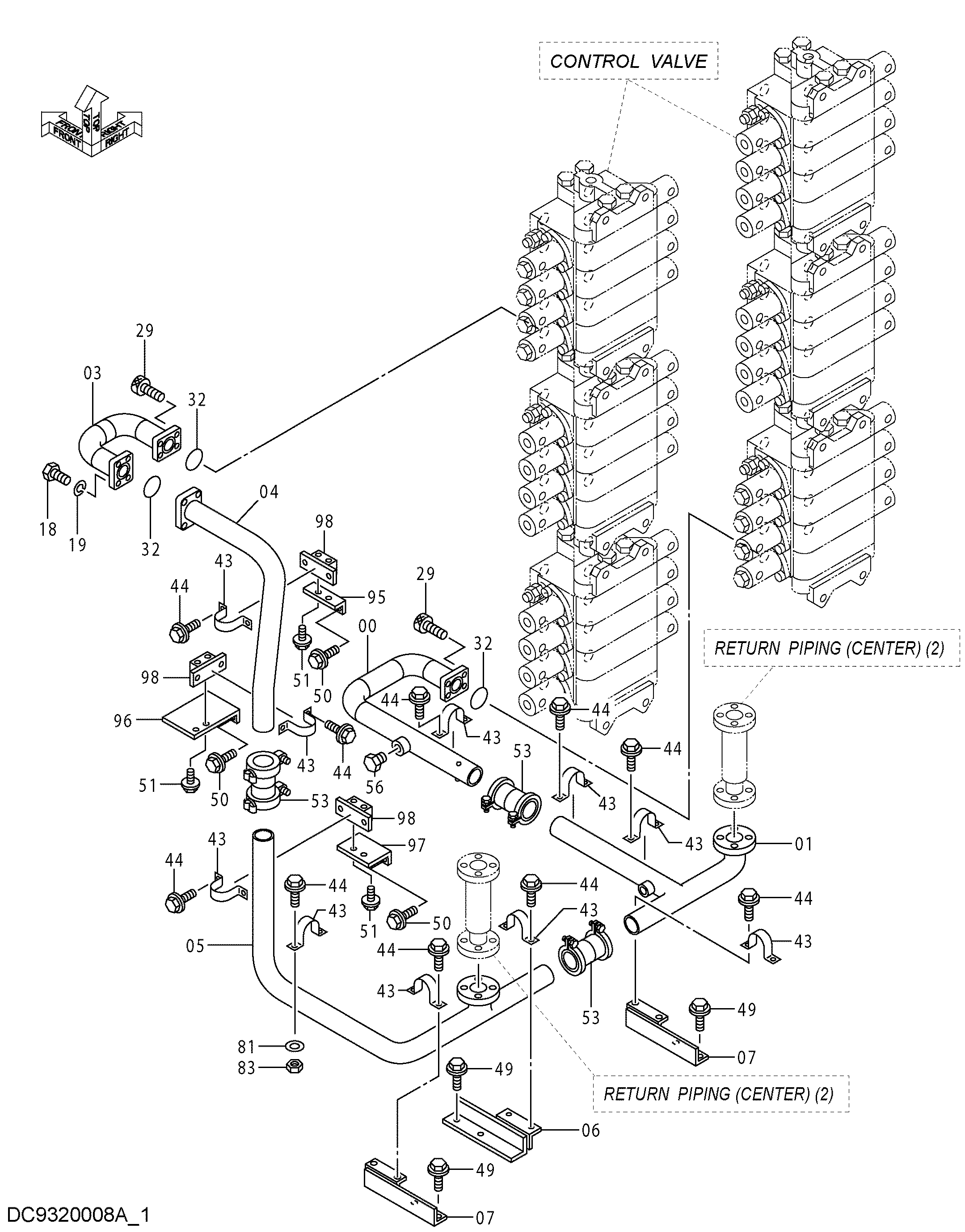

Заводская схема «Обратные трубопроводы (центральный)(1-1)» для HITACHI EX5600-6LD. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8123811 | Трубка | 1 |
| 01 | 8071450 | Трубка | 1 |
| 03 | 8085397 | Трубка | 1 |
| 04 | 8123812 | Трубка | 1 |
| 05 | 7034241 | Трубка | 1 |
| 06 | 8071654 | Кронштейн | 1 |
| 07 | 9756788 | Кронштейн | 2 |
| 18 | J901240 | Болт | 4 |
| 19 | A590912 | Пружинная шайба | 4 |
| 29 | M341445 | Болт с внутренним шестигранником | 8 |
| 32 | 4153541 | Уплотнительное кольцо | 3 |
| 43 | 4000909 | Хомут трубки | 10 |
| 44 | J271035 | Болт с шайбой | 20 |
| 44A | J901035 | Болт | 1 |
| 44B | J222010 | Шайба | 1 |
| 49 | J271020 | Болт с шайбой | 6 |
| 49A | J901020 | Болт | 1 |
| 49B | J222010 | Шайба | 1 |
| 50 | J281020 | Болт с шайбой | 6 |
| 50A | J901020 | Болт | 1 |
| 50B | 4486055 | Шайба | 1 |
| 51 | J271025 | Болт с шайбой | 6 |
| 51A | J901025 | Болт | 1 |
| 51B | J222010 | Шайба | 1 |
| 53 | 4071215 замена: XV00000007 | Муфта трубка | 3 |
| 53 | XV00000007 | Муфта трубка | 3 |
| 56 | A885000 | Пробка | 1 |
| 56A | 970860 | Уплотнительное кольцо | 1 |
| 81 | J217083 | Шайба | 2 |
| 83 | J950010 | Гайка | 2 |
| 95 | 9770817 | Кронштейн | 1 |
| 96 | 8117182 | Кронштейн | 1 |
| 97 | 9770820 | Кронштейн | 1 |
| 98 | 9770816 | Кронштейн | 3 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX5600-6LD и серийный номер машины. Это снижает риск заказа детали другого исполнения.
