Центральный коллектор группа — HITACHI EX5600-6LD

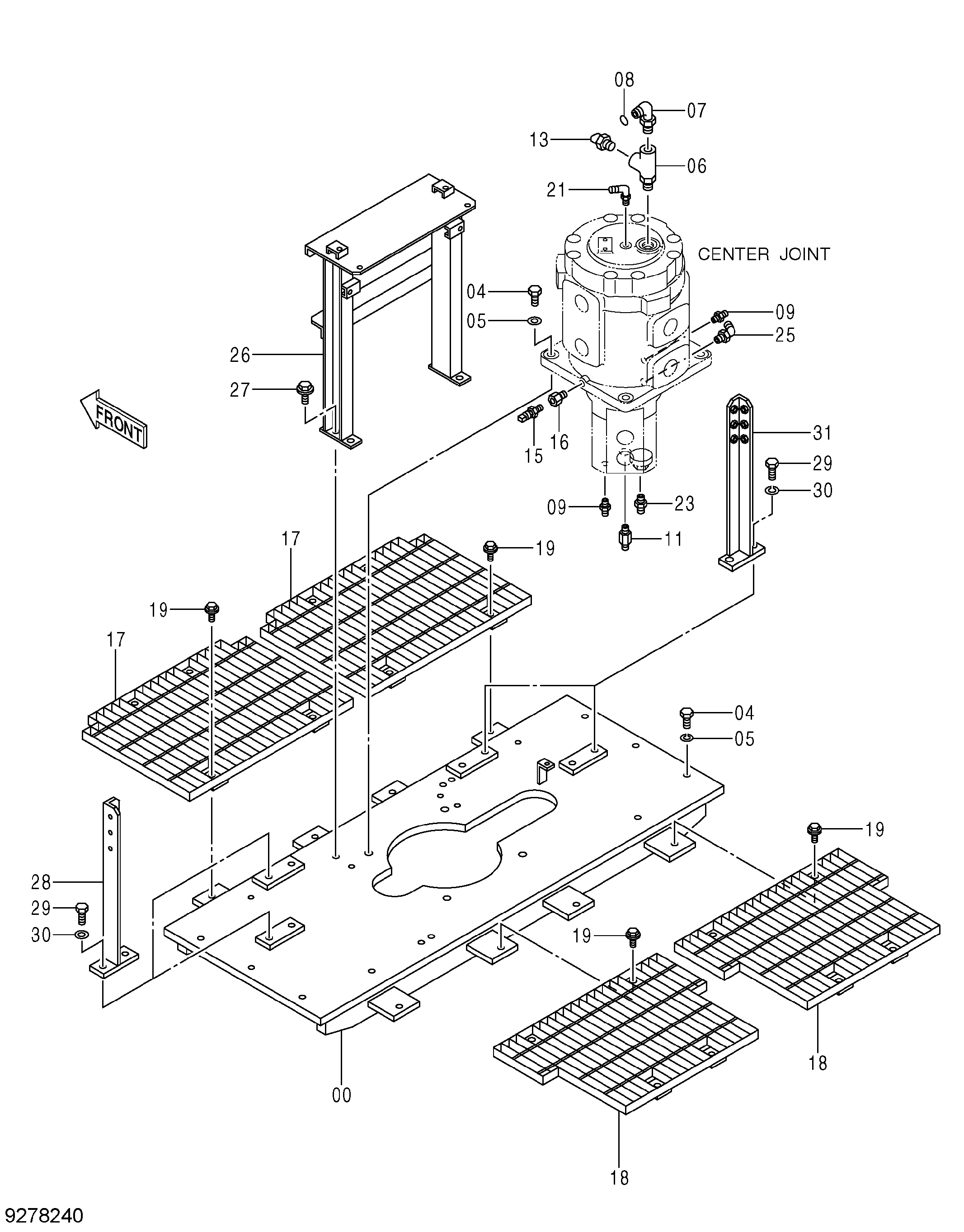

Заводская схема «Центральный коллектор группа» для HITACHI EX5600-6LD. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 7034455 | Кронштейн | 1 |
| 04 | J932060 | Болт | 10 |
| 05 | J222020 | Шайба | 10 |
| 06 | 4448172 | Тройник | 1 |
| 06A | 4506429 | Уплотнительное кольцо | 1 |
| 07 | A853380 | Угловой штуцер | 1 |
| 07A | 4506429 | Уплотнительное кольцо | 1 |
| 08 | 4187329 | Уплотнительное кольцо | 1 |
| 09 | 4154651 | Адаптер | 2 |
| 11 | 4340126 | Адаптер | 1 |
| 13 | 4670726 | Датчик | 1 |
| 13A | 955656 | Уплотнительное кольцо | 1 |
| 15 | 4436535 | Датчик давления | 1 |
| 15A | 957366 | Уплотнительное кольцо | 1 |
| 16 | 4263446 | Переходник S | 1 |
| 16A | 4509180 | Уплотнительное кольцо | 1 |
| 17 | 8071960 | Ступень | 2 |
| 18 | 8071961 | Ступень | 2 |
| 19 | J281040 | Болт с шайбой | 16 |
| 19A | J901040 | Болт | 1 |
| 19B | 4486055 | Шайба | 1 |
| 21 | A852333 | Угловой штуцер | 1 |
| 21A | 4509180 | Уплотнительное кольцо | 1 |
| 23 | 4200466 | Адаптер | 1 |
| 23A | 4509180 | Уплотнительное кольцо | 1 |
| 25 | 4317610 | Угловой штуцер | 1 |
| 25A | 4506424 | Уплотнительное кольцо | 1 |
| 26 | 7034856 | Опора | 1 |
| 27 | J271235 | Болт с шайбой | 4 |
| 27A | J901235 | Болт | 1 |
| 27B | J222012 | Шайба | 1 |
| 28 | 8071549 | Кронштейн | 2 |
| 29 | J921430 | Болт | 8 |
| 30 | J222014 | Шайба | 8 |
| 31 | 8072857 | Кронштейн | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX5600-6LD и серийный номер машины. Это снижает риск заказа детали другого исполнения.
