Быстрый заправка трубопроводы (центральный)(3) — HITACHI EX5600-6LD

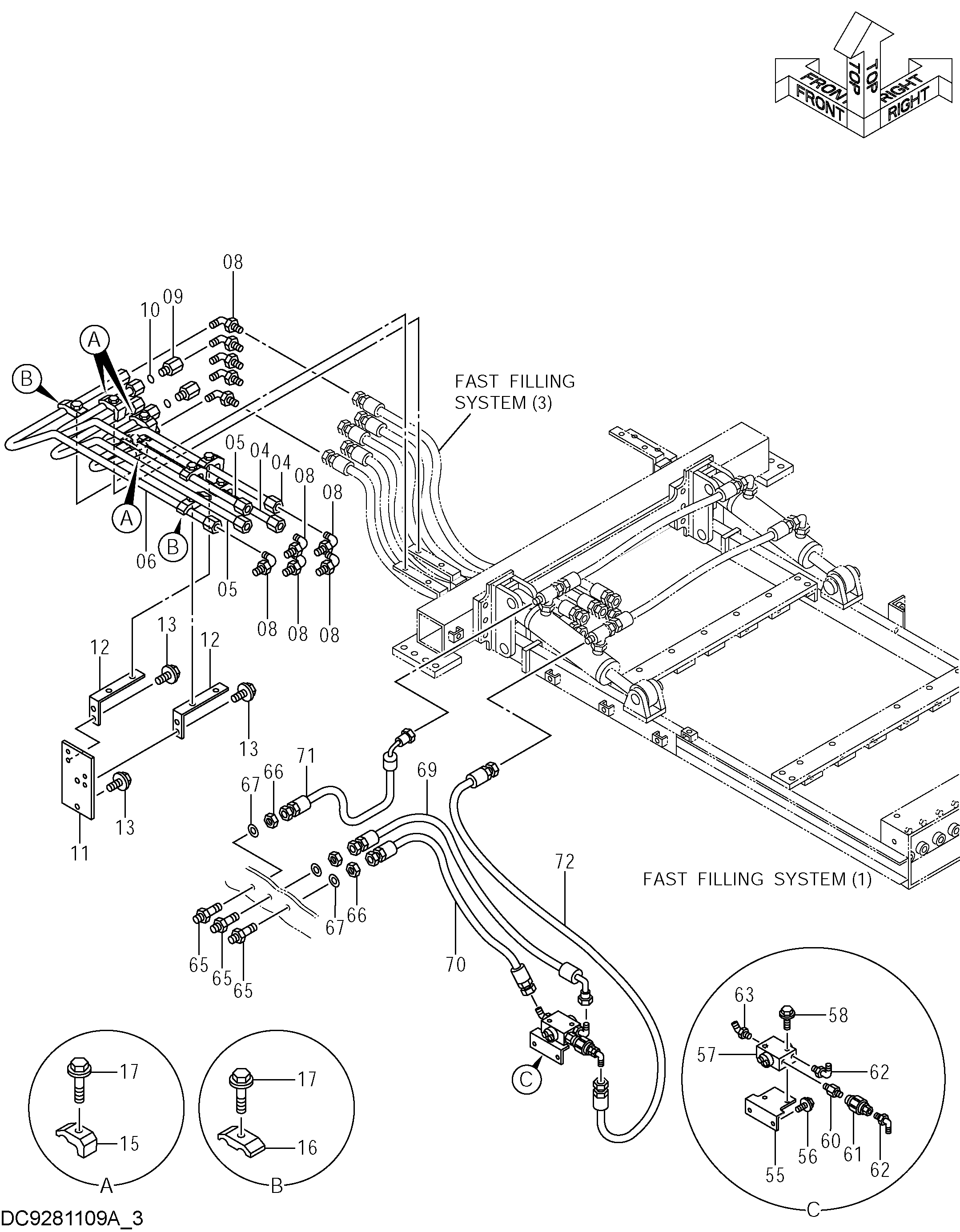

Заводская схема «Быстрый заправка трубопроводы (центральный)(3)» для HITACHI EX5600-6LD. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 04 | 9768393 | Трубка | 2 |
| 05 | 9768394 | Трубка | 2 |
| 06 | 9768395 | Трубка | 1 |
| 08 | A852366 | Угловой штуцер | 10 |
| 08A | 4506424 | Уплотнительное кольцо | 1 |
| 09 | 4291184 | Адаптер | 2 |
| 10 | 4506424 | Уплотнительное кольцо | 2 |
| 11 | 9768401 | Кронштейн | 1 |
| 12 | 9768399 | Кронштейн | 2 |
| 13 | J271235 | Болт с шайбой | 6 |
| 13A | J901235 | Болт | 1 |
| 13B | J222012 | Шайба | 1 |
| 15 | 4053595 | Хомут трубки | 6 |
| 16 | 4053596 | Хомут трубки | 2 |
| 17 | J271265 | Болт с шайбой | 8 |
| 17A | J901265 | Болт | 1 |
| 17B | J222012 | Шайба | 1 |
| 55 | 9767811 | Кронштейн | 1 |
| 56 | J271030 | Болт с шайбой | 2 |
| 56A | J901030 | Болт | 1 |
| 56B | J222010 | Шайба | 1 |
| 57 | 4669072 | Обратный клапан | 1 |
| 58 | J271070 | Болт с шайбой | 2 |
| 58A | J901070 | Болт | 1 |
| 58B | J222010 | Шайба | 1 |
| 60 | 4669340 | Адаптер | 1 |
| 60A | 957366 | Уплотнительное кольцо | 1 |
| 61 | 4403886 | Клапан словретур | 1 |
| 62 | A852323 | Угловой штуцер | 2 |
| 62A | 957366 | Уплотнительное кольцо | 1 |
| 63 | A852233 | Угловой штуцер | 1 |
| 63A | 4509180 | Уплотнительное кольцо | 1 |
| 65 | 4202532 | Адаптер | 3 |
| 66 | 4202531 | Гайка | 3 |
| 67 | A590114 | Плоская шайба | 3 |
| 69 | 4605144 | Шланг | 1 |
| 70 | 4478281 | Шланг | 1 |
| 71 | 4480020 | Шланг | 1 |
| 72 | 4305229 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX5600-6LD и серийный номер машины. Это снижает риск заказа детали другого исполнения.
