Всасывающие трубопроводы (правый) — HITACHI EX5600-6LD

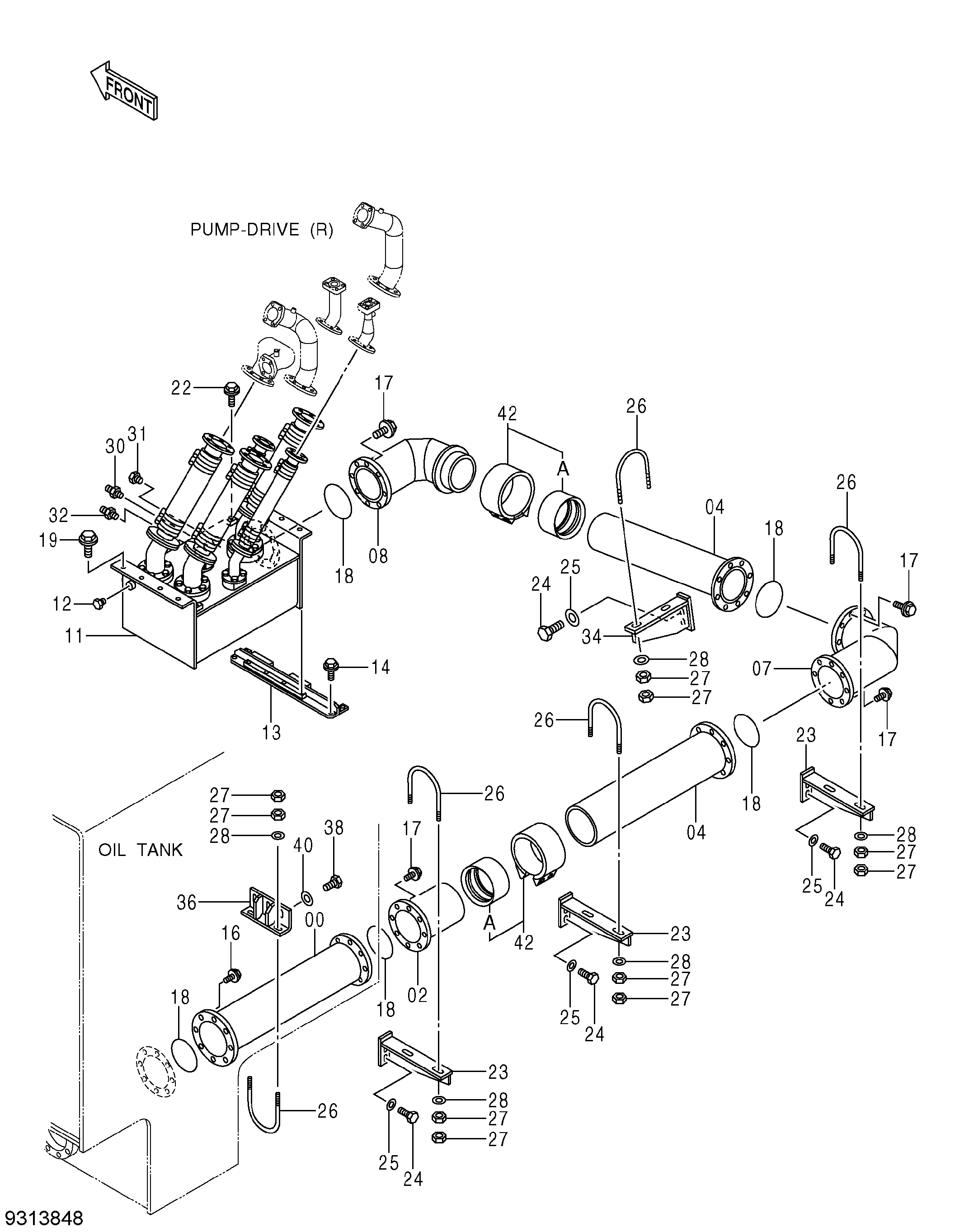

Заводская схема «Всасывающие трубопроводы (правый)» для HITACHI EX5600-6LD. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8085113 | Трубка | 1 |
| 02 | 9757186 | Трубка | 1 |
| 04 | 9757184 | Трубка | 2 |
| 07 | 8071627 | Трубка | 1 |
| 08 | 8085100 | Трубка | 1 |
| 12 | A885008 | Пробка | 1 |
| 12A | 4506429 | Уплотнительное кольцо | 1 |
| 13 | 8072163 | Опора | 1 |
| 14 | J271230 | Болт с шайбой | 4 |
| 14A | J901230 | Болт | 1 |
| 14B | J222012 | Шайба | 1 |
| 16 | J271250 | Болт с шайбой | 8 |
| 16A | J901250 | Болт | 1 |
| 16B | J222012 | Шайба | 1 |
| 17 | J271235 | Болт с шайбой | 32 |
| 17A | J901235 | Болт | 1 |
| 17B | J222012 | Шайба | 1 |
| 18 | A810220 | Уплотнительное кольцо | 5 |
| 19 | J281230 | Болт с шайбой | 8 |
| 19A | J901230 | Болт | 1 |
| 19B | 4249324 | Шайба | 1 |
| 22 | J271220 | Болт с шайбой | 2 |
| 22A | J901220 | Болт | 1 |
| 22B | J222012 | Шайба | 1 |
| 23 | 8072387 | Кронштейн | 3 |
| 24 | J931635 | Болт | 8 |
| 25 | 4087197 | Шайба | 8 |
| 26 | 4402325 | U-образный болт | 5 |
| 27 | J950012 | Гайка | 20 |
| 28 | 449490 | Плоская шайба | 10 |
| 30 | A852166 | Адаптер | 1 |
| 30A | 4506424 | Уплотнительное кольцо | 1 |
| 31 | A885006 | Пробка | 1 |
| 31A | 4506424 | Уплотнительное кольцо | 1 |
| 32 | 4317612 | Адаптер | 1 |
| 32A | 4506424 | Уплотнительное кольцо | 1 |
| 34 | 8085123 | Кронштейн | 1 |
| 36 | 8085124 | Кронштейн | 1 |
| 38 | J921430 | Болт | 3 |
| 40 | J217084 | Шайба | 3 |
| 42 | 4445225 | Муфта | 2 |
| 42A | 4615578 | Втулка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX5600-6LD и серийный номер машины. Это снижает риск заказа детали другого исполнения.
