Гидроцилиндр. подъём — HITACHI EX5600-6LD

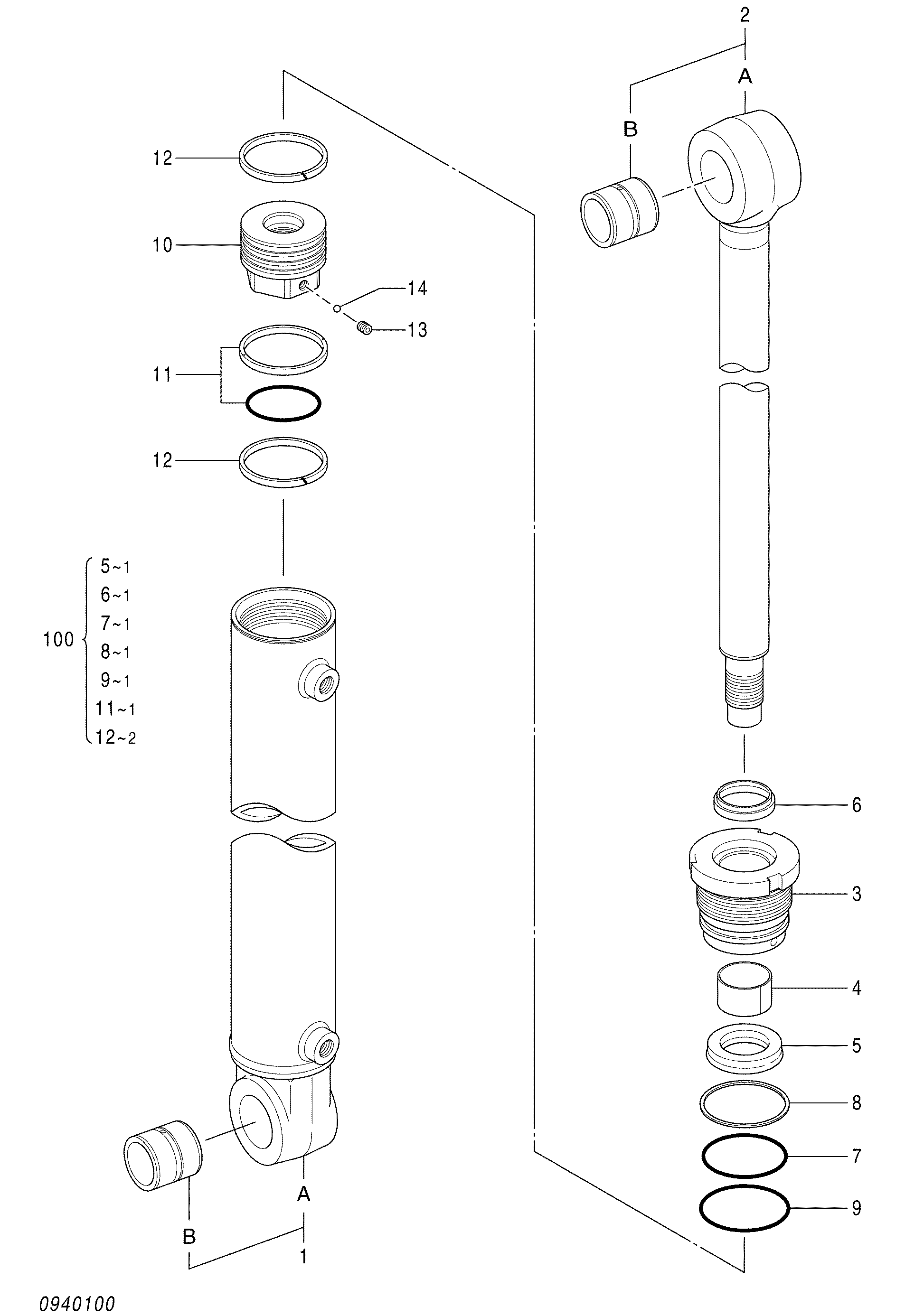

Заводская схема «Гидроцилиндр. подъём» для HITACHI EX5600-6LD. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4636763 | Гидроцилиндр. подъём | 1 | |
| 1 | 0940101 | Труба гидроцилиндра в сборе | 1 |
| 1A | 0940102 | Труба гидроцилиндра | 1 |
| 1B | 0940103 | Втулка пальца | 1 |
| 2 | 0940104 | Шток поршня в сборе | 1 |
| 2A | 0940105 | Шток поршня | 1 |
| 2B | 0940103 | Втулка пальца | 1 |
| 3 | 0940106 | Головка гидроцилиндра | 1 |
| 4 | 0652401 | Втулка | 1 |
| 5 | 0431904 | U-образная манжета | 1 |
| 6 | 0682001 | Грязесъёмное кольцо | 1 |
| 7 | A811060 | Уплотнительное кольцо | 1 |
| 8 | 0940107 | Опорное кольцо | 1 |
| 9 | A810065 | Уплотнительное кольцо | 1 |
| 10 | 0940108 | Поршень | 1 |
| 11 | 0341211 | Кольцо уплотнение в сборе | 1 |
| 12 | 0940109 | Направляющее кольцо | 2 |
| 13 | 0326308 | Установочный винт | 1 |
| 14 | 0370110 | Стальной шарик | 1 |
| 15 | 0940110 | Амортизирующий подшипник | 1 |
| 16 | 0432310 | Уплотнение амортизатор | 1 |
| 17 | 0475101 | Стопорное кольцо | 1 |
| 18 | 0432311 | Ограничитель | 2 |
| 100 | 4634775 | Комплект уплотнений | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX5600-6LD и серийный номер машины. Это снижает риск заказа детали другого исполнения.
