Электрооборудование (центральный)(3) — HITACHI EX5600-6LD

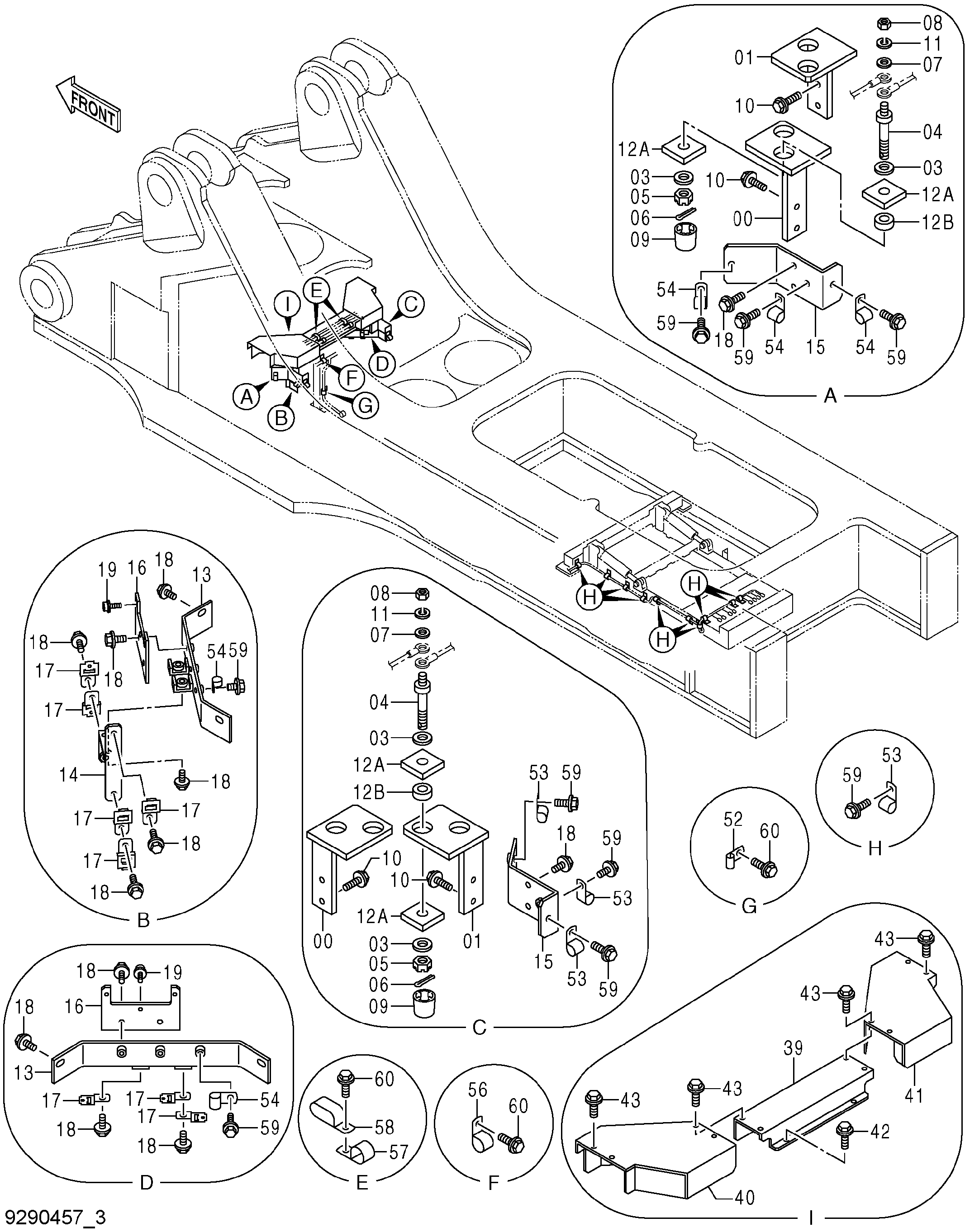

Заводская схема «Электрооборудование (центральный)(3)» для HITACHI EX5600-6LD. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9750511 | Кронштейн | 2 |
| 01 | 9750512 | Кронштейн | 2 |
| 03 | 4114405 | Шайба | 16 |
| 04 | 4188186 | Болт | 8 |
| 05 | M631619 | Корончатая гайка | 8 |
| 06 | A764028 | Шплинт | 8 |
| 07 | A590110 | Плоская шайба | 8 |
| 08 | J950010 | Гайка | 8 |
| 09 | 4158607 | Колпачок | 8 |
| 10 | J271030 | Болт с шайбой | 8 |
| 10A | J901030 | Болт | 1 |
| 10B | J222010 | Шайба | 1 |
| 11 | A590910 | Пружинная шайба | 8 |
| 12 | 4701764 | Втулка | 8 |
| 12A | 4701017 | Втулка | 2 |
| 12B | 4701019 | Втулка | 1 |
| 13 | 8111175 | Кронштейн | 2 |
| 14 | 9768645 | Кронштейн | 1 |
| 15 | 9768666 | Кронштейн | 2 |
| 16 | 4403478 | Кронштейн | 2 |
| 17 | 4448037 | Кронштейн | 8 |
| 18 | J271025 | Болт с шайбой | 19 |
| 18A | J901025 | Болт | 1 |
| 18B | J222010 | Шайба | 1 |
| 19 | J460316 | Винт с шайбой | 6 |
| 39 | 7034857 | Крышка | 1 |
| 40 | 7034854 | Крышка | 1 |
| 41 | 7034855 | Крышка | 1 |
| 42 | J271025 | Болт с шайбой | 4 |
| 42A | J901025 | Болт | 1 |
| 42B | J222010 | Шайба | 1 |
| 43 | J281025 | Болт с шайбой | 8 |
| 43A | J901025 | Болт | 1 |
| 43B | 4486055 | Шайба | 1 |
| 52 | 4190261 | Зажим | 1 |
| 53 | 4190275 | Зажим | 13 |
| 54 | 4190273 | Зажим | 5 |
| 57 | 4190264 | Зажим | 2 |
| 58 | 4411911 | Зажим | 2 |
| 59 | J271025 | Болт с шайбой | 18 |
| 59A | J901025 | Болт | 1 |
| 59B | J222010 | Шайба | 1 |
| 60 | J271020 | Болт с шайбой | 4 |
| 60A | J901020 | Болт | 1 |
| 60B | J222010 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX5600-6LD и серийный номер машины. Это снижает риск заказа детали другого исполнения.
