Гидромотор (компрессор) — HITACHI EX5600-6LD

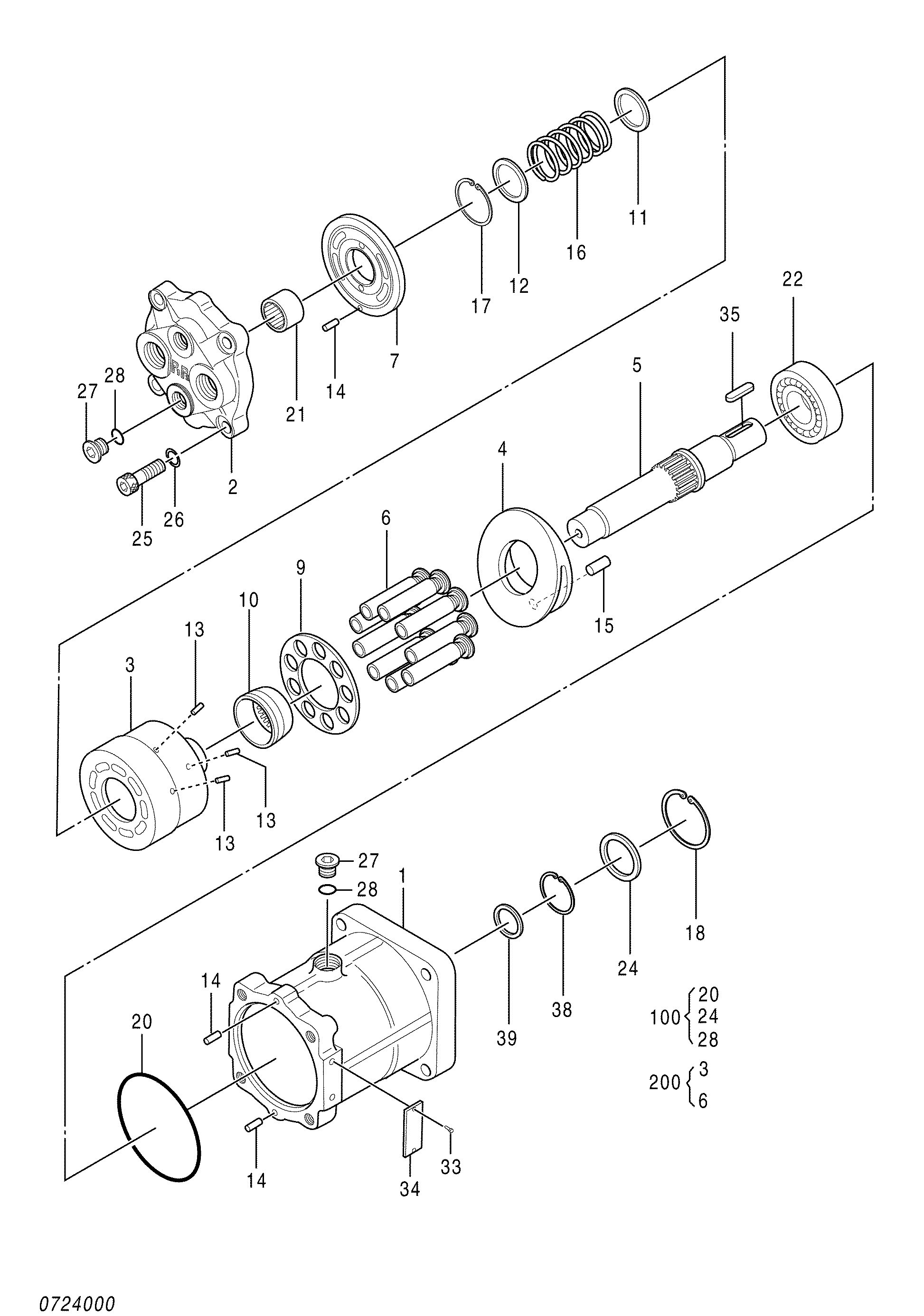

Заводская схема «Гидромотор (компрессор)» для HITACHI EX5600-6LD. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4396127 | Гидромотор | 1 | |
| 1 | 0724001 | Корпус | 1 |
| 2 | 0694902 | Блок | 1 |
| 4 | 0694903 | Пластина | 1 |
| 5 | 0694904 | Вал | 1 |
| 7 | 0694905 | Пластина | 1 |
| 9 | 0694906 | Пластина | 1 |
| 10 | 0694907 | Держатель | 1 |
| 11 | 0694908 | Направляющая пружины | 1 |
| 12 | 0694909 | Направляющая пружины | 1 |
| 13 | 0694910 | Палец | 3 |
| 14 | 0694911 | Палец | 3 |
| 15 | 0636104 | Палец | 1 |
| 16 | 0694912 | Пружина | 1 |
| 17 | 0694913 | Стопорное кольцо | 1 |
| 18 | 930451 | Стопорное кольцо | 1 |
| 20 | A810115 | Oーкольцо | 1 |
| 21 | 0694914 | Игольчатый подшипник | 1 |
| 22 | 0694915 | Шариковый подшипник | 1 |
| 24 | 0694916 | Масляное уплотнение | 1 |
| 25 | 0150616 | Болт с внутренним шестигранником | 4 |
| 26 | A590912 | Пружинная шайба | 4 |
| 27 | 0311336 | Пробка | 3 |
| 28 | 4509180 | Oーкольцо | 3 |
| 35 | 0694917 | Шпонка | 1 |
| 38 | 991342 | Стопорное кольцо | 1 |
| 39 | 0654130 | Упорная шайба | 1 |
| 100 | 0694918 | Комплект уплотнений | 1 |
| 200 | 0694919 | Гидроцилиндр. блок комплект | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX5600-6LD и серийный номер машины. Это снижает риск заказа детали другого исполнения.
