Быстрый заправка трубопроводы (левый) — HITACHI EX5600-6LD

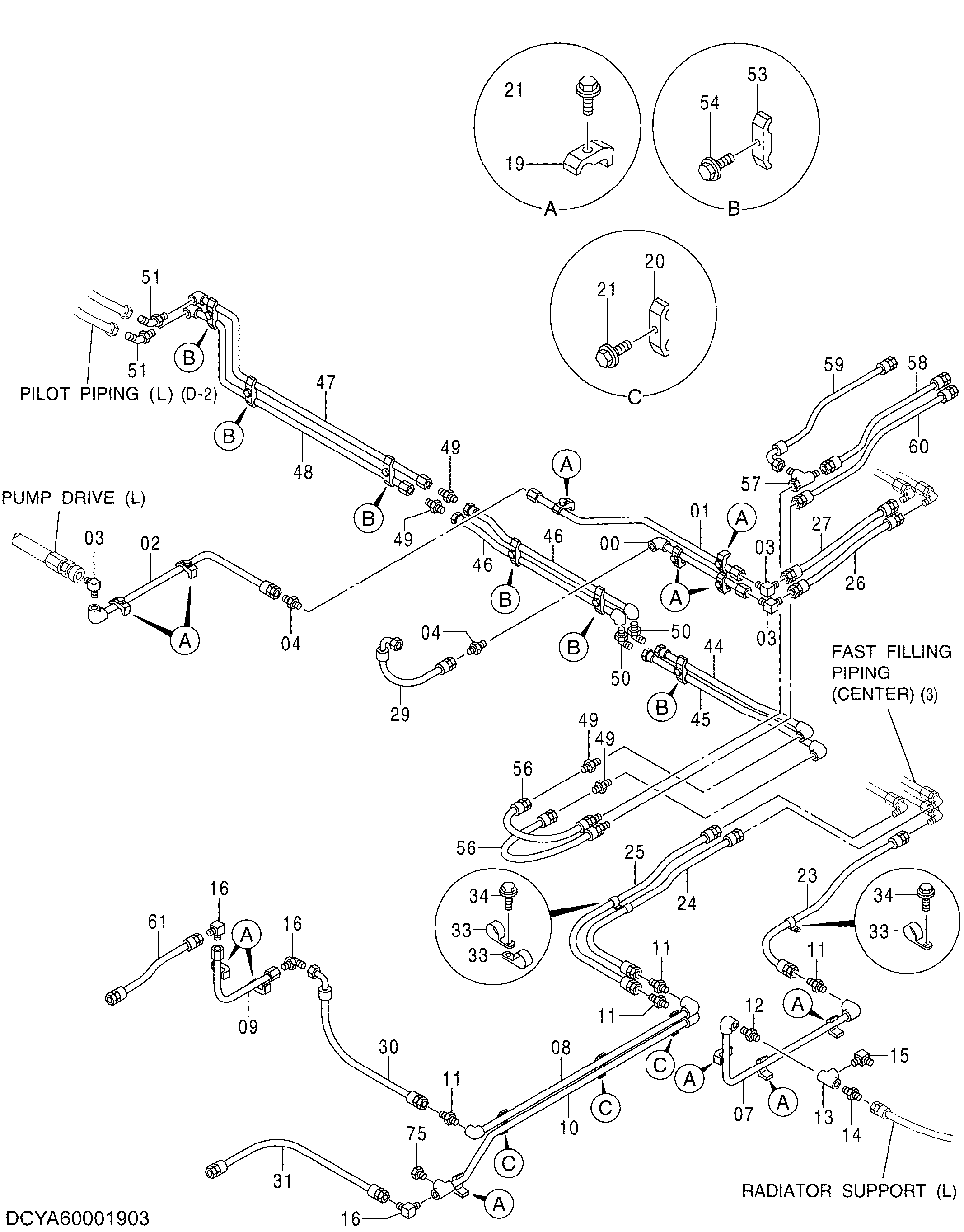

Заводская схема «Быстрый заправка трубопроводы (левый)» для HITACHI EX5600-6LD. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9768519 | Трубка | 1 |
| 01 | 8110879 | Трубка | 1 |
| 02 | 8110880 | Трубка | 1 |
| 03 | A852366 | Угловой штуцер | 3 |
| 03A | 4506424 | Уплотнительное кольцо | 1 |
| 04 | A852166 | Адаптер | 2 |
| 04A | 4506424 | Уплотнительное кольцо | 1 |
| 07 | 9750311 | Трубка | 1 |
| 08 | 9768520 | Трубка | 1 |
| 09 | 9768518 | Трубка | 1 |
| 10 | 8110881 | Трубка | 1 |
| 11 | A852166 | Адаптер | 4 |
| 11A | 4506424 | Уплотнительное кольцо | 1 |
| 12 | 4208243 | Адаптер | 1 |
| 12A | 4506424 | Уплотнительное кольцо | 1 |
| 13 | 94-0663 | Тройник | 1 |
| 14 | 4221278 | Адаптер | 1 |
| 15 | 4156433 | Угловой штуцер | 1 |
| 16 | A852366 | Угловой штуцер | 3 |
| 16A | 4506424 | Уплотнительное кольцо | 1 |
| 19 | 4053595 | Хомут трубки | 12 |
| 20 | 4053596 | Хомут трубки | 3 |
| 21 | J271255 | Болт с шайбой | 15 |
| 21A | J901255 | Болт | 1 |
| 21B | J222012 | Шайба | 1 |
| 23 | 4385683 | Шланг | 1 |
| 24 | 4349503 | Шланг | 1 |
| 25 | 4624634 | Шланг | 1 |
| 26 | 4624629 | Шланг | 1 |
| 27 | 4373683 | Шланг | 1 |
| 29 | 4641114 | Шланг | 1 |
| 30 | 4347262 | Шланг | 1 |
| 31 | 4344603 | Шланг | 1 |
| 33 | 4192035 | Зажим | 3 |
| 34 | J271025 | Болт с шайбой | 2 |
| 34A | J901025 | Болт | 1 |
| 34B | J222010 | Шайба | 1 |
| 38 | 8110878 | Трубка | 1 |
| 39 | A852344 | Угловой штуцер | 1 |
| 39A | 4506418 | Уплотнительное кольцо | 1 |
| 44 | 9750315 | Трубка | 1 |
| 45 | 9750314 | Трубка | 1 |
| 46 | 9768521 | Трубка | 2 |
| 47 | 9750063 | Трубка | 1 |
| 48 | 9750064 | Трубка | 1 |
| 49 | A852133 | Адаптер | 4 |
| 49A | 4509180 | Уплотнительное кольцо | 1 |
| 50 | A852333 | Угловой штуцер | 2 |
| 50A | 4509180 | Уплотнительное кольцо | 1 |
| 51 | A852233 | Угловой штуцер | 2 |
| 51A | 4509180 | Уплотнительное кольцо | 1 |
| 53 | 4053593 | Хомут трубки | 6 |
| 54 | J271045 | Болт с шайбой | 6 |
| 54A | J901045 | Болт | 1 |
| 54B | J222010 | Шайба | 1 |
| 56 | 4402618 | Шланг | 2 |
| 57 | 4246672 | Соединительный штуцер | 1 |
| 58 | 4474673 | Шланг | 1 |
| 59 | 4605144 | Шланг | 1 |
| 60 | 4269837 | Шланг | 1 |
| 61 | 4668265 | Шланг | 1 |
| 75 | A885004 | Пробка | 1 |
| 75A | 4506418 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX5600-6LD и серийный номер машины. Это снижает риск заказа детали другого исполнения.
