Топливные трубопроводы (топливный бак) — HITACHI EX5600-6LD

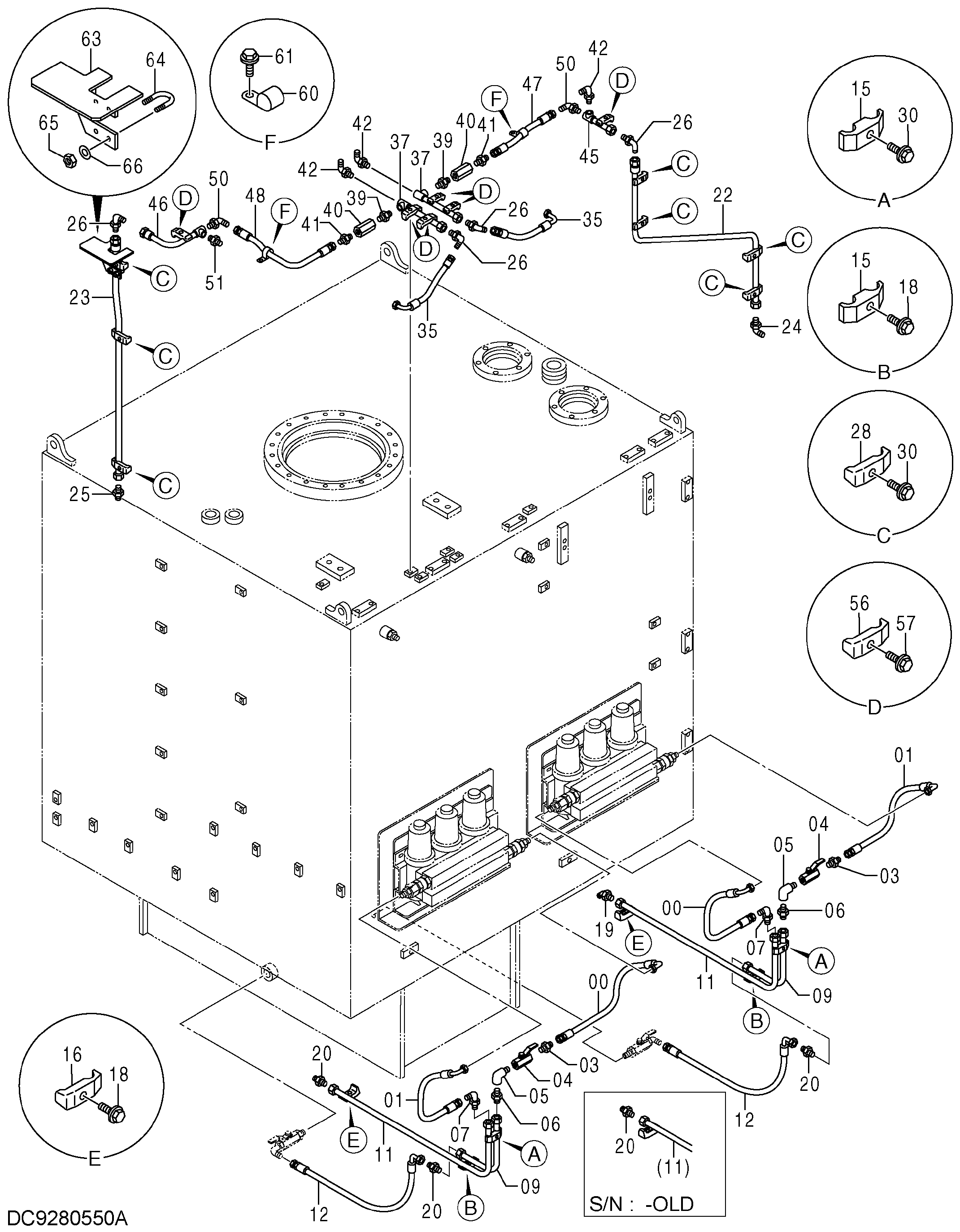

Заводская схема «Топливные трубопроводы (топливный бак)» для HITACHI EX5600-6LD. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4674158 | Шланг | 2 |
| 01 | 4674157 | Шланг | 2 |
| 03 | 4385019 | Адаптер | 2 |
| 04 | 4245984 | Шаровой клапан | 2 |
| 05 | 94-0634 | Угловой штуцер | 2 |
| 06 | 4217146 | Адаптер | 2 |
| 06A | 4506424 | Уплотнительное кольцо | 1 |
| 07 | A852366 | Угловой штуцер | 2 |
| 07A | 4506424 | Уплотнительное кольцо | 1 |
| 09 | 9768914 | Трубка | 2 |
| 11 | 9768308 | Трубка | 2 |
| 12 | 4637445 | Шланг | 2 |
| 15 | 4053596 | Хомут трубки | 4 |
| 16 | 4053595 | Хомут трубки | 2 |
| 18 | J271255 | Болт с шайбой | 4 |
| 18A | J901255 | Болт | 1 |
| 18B | J222012 | Шайба | 1 |
| 19 | 4317610 | Угловой штуцер | 1 |
| 19A | 4506424 | Уплотнительное кольцо | 1 |
| 20 | 4314080 | Адаптер | 4 |
| 20A | 4506424 | Уплотнительное кольцо | 1 |
| 20 | 4314080 | Адаптер | 3 |
| 20A | 4506424 | Уплотнительное кольцо | 1 |
| 22 | 8111140 | Трубка | 1 |
| 23 | 8111139 | Трубка | 1 |
| 24 | 4156436 | Угловой штуцер | 1 |
| 24A | 4506429 | Уплотнительное кольцо | 1 |
| 25 | 4214444 | Адаптер | 1 |
| 25A | 4506429 | Уплотнительное кольцо | 1 |
| 26 | A852366 | Угловой штуцер | 4 |
| 26A | 4506424 | Уплотнительное кольцо | 1 |
| 28 | 4053598 | Хомут трубки | 7 |
| 30 | J271265 | Болт с шайбой | 9 |
| 30A | J901265 | Болт | 1 |
| 30B | J222012 | Шайба | 1 |
| 35 | 4672368 | Шланг | 2 |
| 37 | 9768628 | Трубка | 2 |
| 39 | 4142256 | Адаптер | 2 |
| 39A | 4506418 | Уплотнительное кольцо | 1 |
| 40 | 4666507 | Обратный клапан | 2 |
| 41 | 4215650 | Адаптер | 2 |
| 42 | A852344 | Угловой штуцер | 3 |
| 42A | 4506418 | Уплотнительное кольцо | 1 |
| 45 | 9768625 | Трубка | 1 |
| 46 | 9768630 | Трубка | 1 |
| 47 | 4676029 | Шланг | 1 |
| 48 | 4676111 | Шланг | 1 |
| 50 | A852343 | Угловой штуцер | 2 |
| 50A | 4506418 | Уплотнительное кольцо | 1 |
| 51 | 4210361 | Адаптер | 1 |
| 51A | 4506418 | Уплотнительное кольцо | 1 |
| 56 | 4053595 | Хомут трубки | 6 |
| 57 | J271250 | Болт с шайбой | 6 |
| 57A | J901250 | Болт | 1 |
| 57B | J222012 | Шайба | 1 |
| 60 | 4190273 | Зажим | 2 |
| 61 | J271025 | Болт с шайбой | 2 |
| 61A | J901025 | Болт | 1 |
| 61B | J222010 | Шайба | 1 |
| 63 | 9769380 | Кронштейн | 1 |
| 64 | 4073968 | U-образный болт | 2 |
| 65 | J950008 | Гайка | 4 |
| 66 | A590108 | Плоская шайба | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX5600-6LD и серийный номер машины. Это снижает риск заказа детали другого исполнения.
