Быстрый заправка трубопроводы (центральный)(2) — HITACHI EX5600-6LD

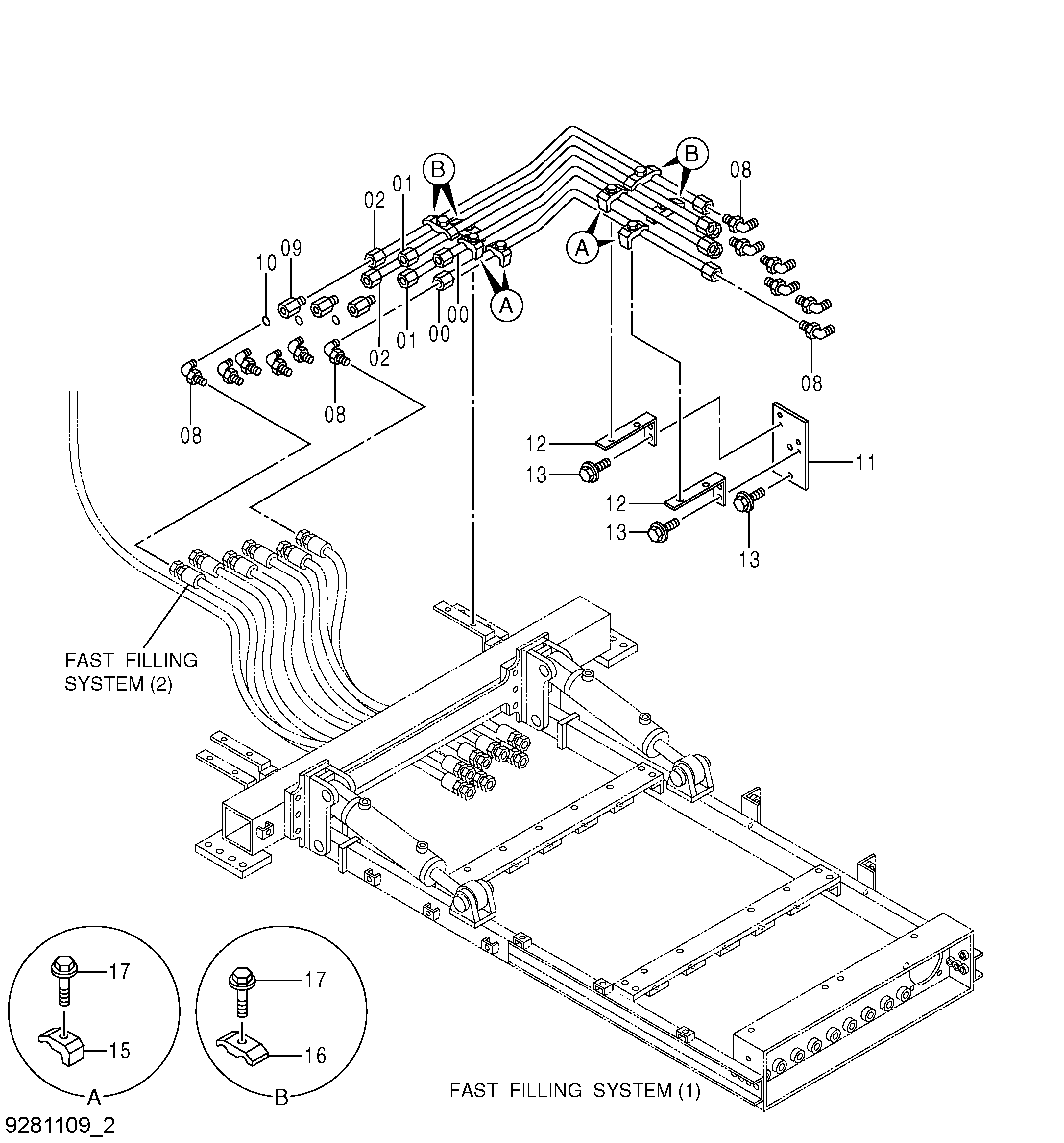

Заводская схема «Быстрый заправка трубопроводы (центральный)(2)» для HITACHI EX5600-6LD. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9768390 | Трубка | 2 |
| 01 | 9768391 | Трубка | 2 |
| 02 | 9768392 | Трубка | 2 |
| 08 | A852366 | Угловой штуцер | 12 |
| 08A | 4506424 | Уплотнительное кольцо | 1 |
| 09 | 4291184 | Адаптер | 3 |
| 10 | 4506424 | Уплотнительное кольцо | 3 |
| 11 | 9768401 | Кронштейн | 1 |
| 12 | 9768399 | Кронштейн | 2 |
| 13 | J271235 | Болт с шайбой | 6 |
| 13A | J901235 | Болт | 1 |
| 13B | J222012 | Шайба | 1 |
| 15 | 4053595 | Хомут трубки | 4 |
| 16 | 4053596 | Хомут трубки | 4 |
| 17 | J271265 | Болт с шайбой | 8 |
| 17A | J901265 | Болт | 1 |
| 17B | J222012 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX5600-6LD и серийный номер машины. Это снижает риск заказа детали другого исполнения.
