Лубрикатор насос — HITACHI EX5600-6LD

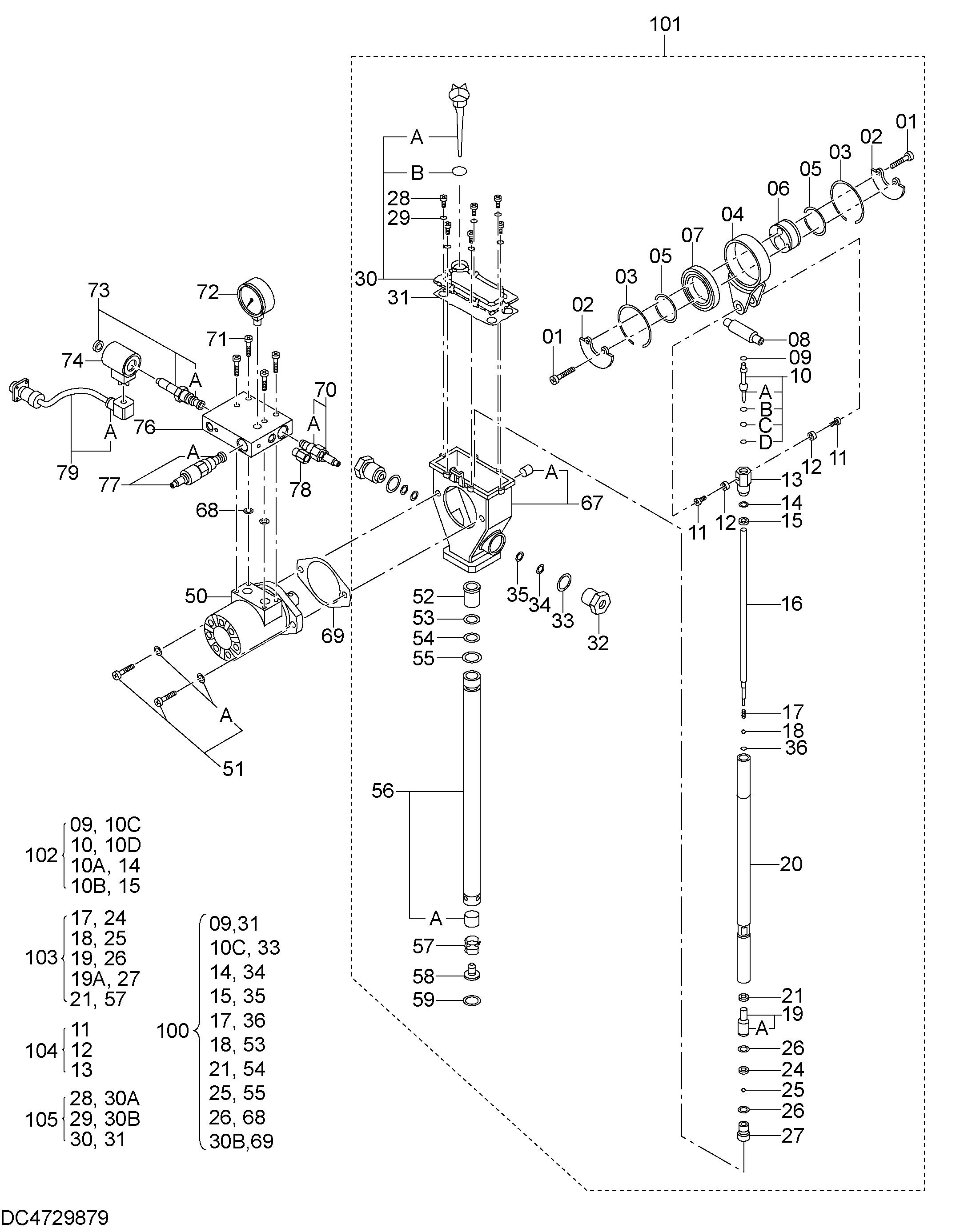

Заводская схема «Лубрикатор насос» для HITACHI EX5600-6LD. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4729879 | Насос | 1 | |
| 01 | 4473432 | Винт | 2 |
| 02 | 4717502 | Груз | 2 |
| 03 | 4473435 | Стопорное кольцо | 2 |
| 04 | 4473456 | Шток | 1 |
| 05 | 4473457 | Стопорное кольцо | 2 |
| 06 | 4473461 | Шток | 1 |
| 07 | 4473462 | Шариковый подшипник | 1 |
| 08 | 4473463 | Палец | 1 |
| 10 | 4729880 | Трубка | 1 |
| 10A | 4729881 | Втулка | 1 |
| 10B | 4729882 | Опорное кольцо | 1 |
| 10D | 4729883 | Зажим | 2 |
| 11 | 4729884 | Винт | 2 |
| 12 | 4729885 | Втулка | 2 |
| 13 | 4729886 | Анкхор | 1 |
| 16 | 4473468 | Шток | 1 |
| 19 | 4729887 | Плунжер | 1 |
| 20 | 4729888 | Трубка | 1 |
| 24 | 4729889 | Каге | 1 |
| 27 | 4473476 | Сиденье обратный | 1 |
| 28 | 4473477 | Винт | 6 |
| 29 | 4729890 | Прокладка | 6 |
| 30 | 4729891 | Крышка | 1 |
| 30A | 4729892 | Указатель уровня | 1 |
| 32 | 4473491 | Гайка | 2 |
| 50 | 4473486 | Гидромотор | 1 |
| 51 | 4601362 | Болт | 2 |
| 51A | 4601363 | Шайба | 2 |
| 52 | 4473492 | Подшипник | 1 |
| 56 | 4729894 | Трубка | 1 |
| 57 | 4729895 | Проставка | 1 |
| 58 | 4473494 | Пробка | 1 |
| 59 | 4473496 | Стопорное кольцо | 1 |
| 67 | 4473490 | Корпус | 1 |
| 67A | 4473489 | Пробка | 1 |
| 69 | 4613209 | Прокладка | 1 |
| 70 | 4473485 | Клапан регулировочный | 1 |
| 70A | 4473502 | Комплект уплотнений | 1 |
| 71 | 4473479 | Винт | 4 |
| 72 | 4472357 | Указатель | 1 |
| 73 | 4729893 | Картридж | 1 |
| 73A | 4473498 | Комплект уплотнений | 1 |
| 74 | 4473482 | Коил | 1 |
| 76 | 4473483 | Коллектор | 1 |
| 77 | 4473484 | Клапан редукинг | 1 |
| 77A | 4473500 | Комплект уплотнений | 1 |
| 78 | 4473503 | Штуцер | 1 |
| 79 | 4601708 | Жгут проводов | 1 |
| 79A | 4371986 | Разъём | 1 |
| 100 | 4729896 | Комплект уплотнений | 1 |
| 101 | 4729897 | Насос | 1 |
| 102 | 4729898 | Комплект | 1 |
| 103 | 4729899 | Комплект | 1 |
| 104 | 4729900 | Комплект | 1 |
| 105 | 4729901 | Комплект | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX5600-6LD и серийный номер машины. Это снижает риск заказа детали другого исполнения.
