Масляный радиатор группа — HITACHI EX5600-6LD

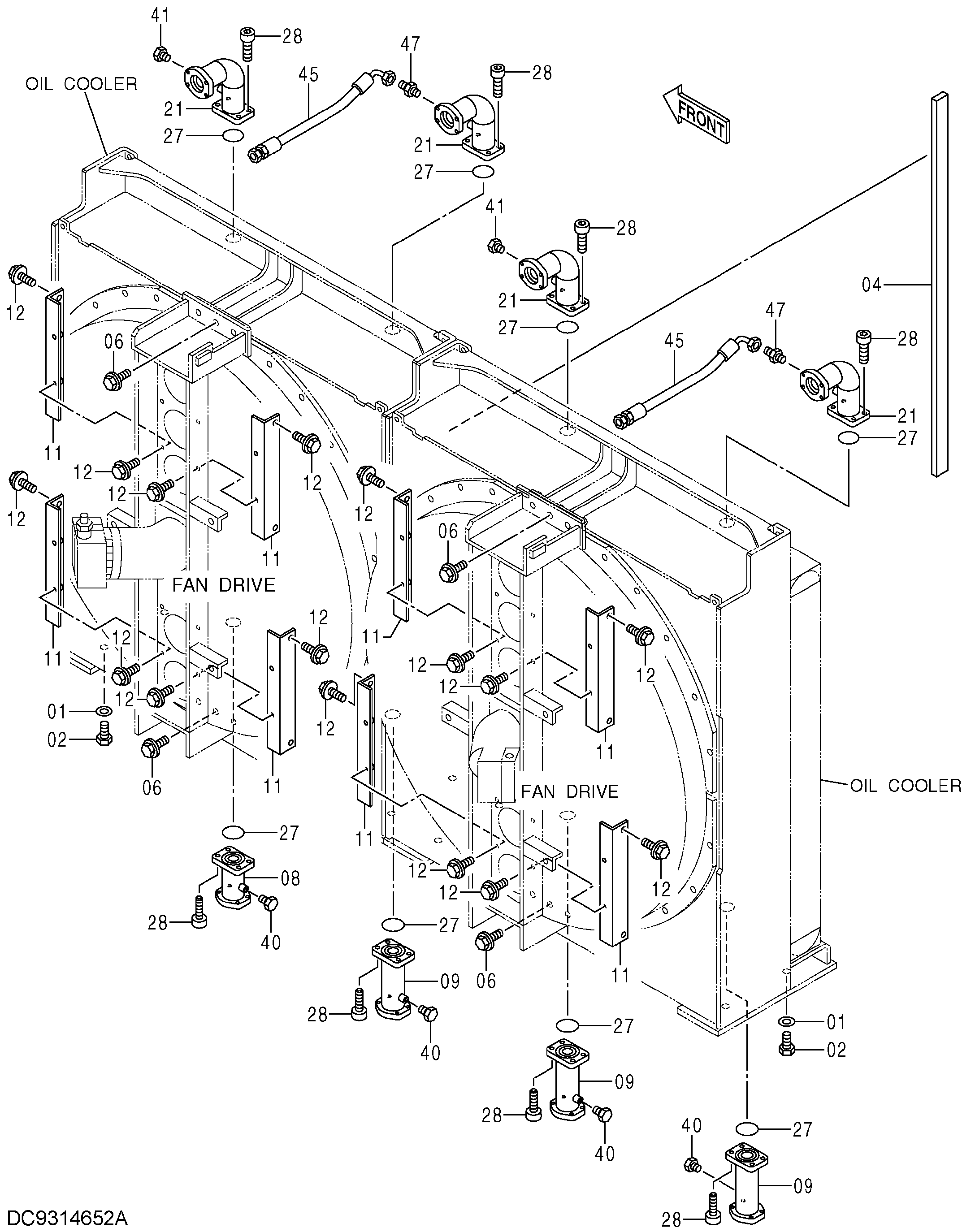

Заводская схема «Масляный радиатор группа» для HITACHI EX5600-6LD. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4085857 | Шайба | 8 |
| 02 | J932780 | Болт | 8 |
| 04 | 4722699 | Резиновая прокладка | 1 |
| 06 | J271235 | Болт с шайбой | 12 |
| 06A | J901235 | Болт | 1 |
| 06B | J222012 | Шайба | 1 |
| 08 | 9773422 | Трубка | 1 |
| 09 | 9772443 | Трубка | 3 |
| 11 | YA40006610 | Кронштейн | 8 |
| 12 | J281235 | Болт с шайбой | 32 |
| 12A | J901235 | Болт | 1 |
| 12B | 4249324 | Шайба | 1 |
| 21 | 8121914 | Трубка | 4 |
| 27 | 4153541 | Уплотнительное кольцо | 8 |
| 28 | M341245 | Болт с внутренним шестигранником | 32 |
| 40 | A885002 | Пробка | 4 |
| 40A | 957366 | Уплотнительное кольцо | 1 |
| 41 | A885006 | Пробка | 2 |
| 41A | 4506424 | Уплотнительное кольцо | 1 |
| 45 | 4266180 | Шланг | 2 |
| 47 | A852166 | Адаптер | 2 |
| 47A | 4506424 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX5600-6LD и серийный номер машины. Это снижает риск заказа детали другого исполнения.
