Электрооборудование (правый)(2) — HITACHI EX5600-6LD

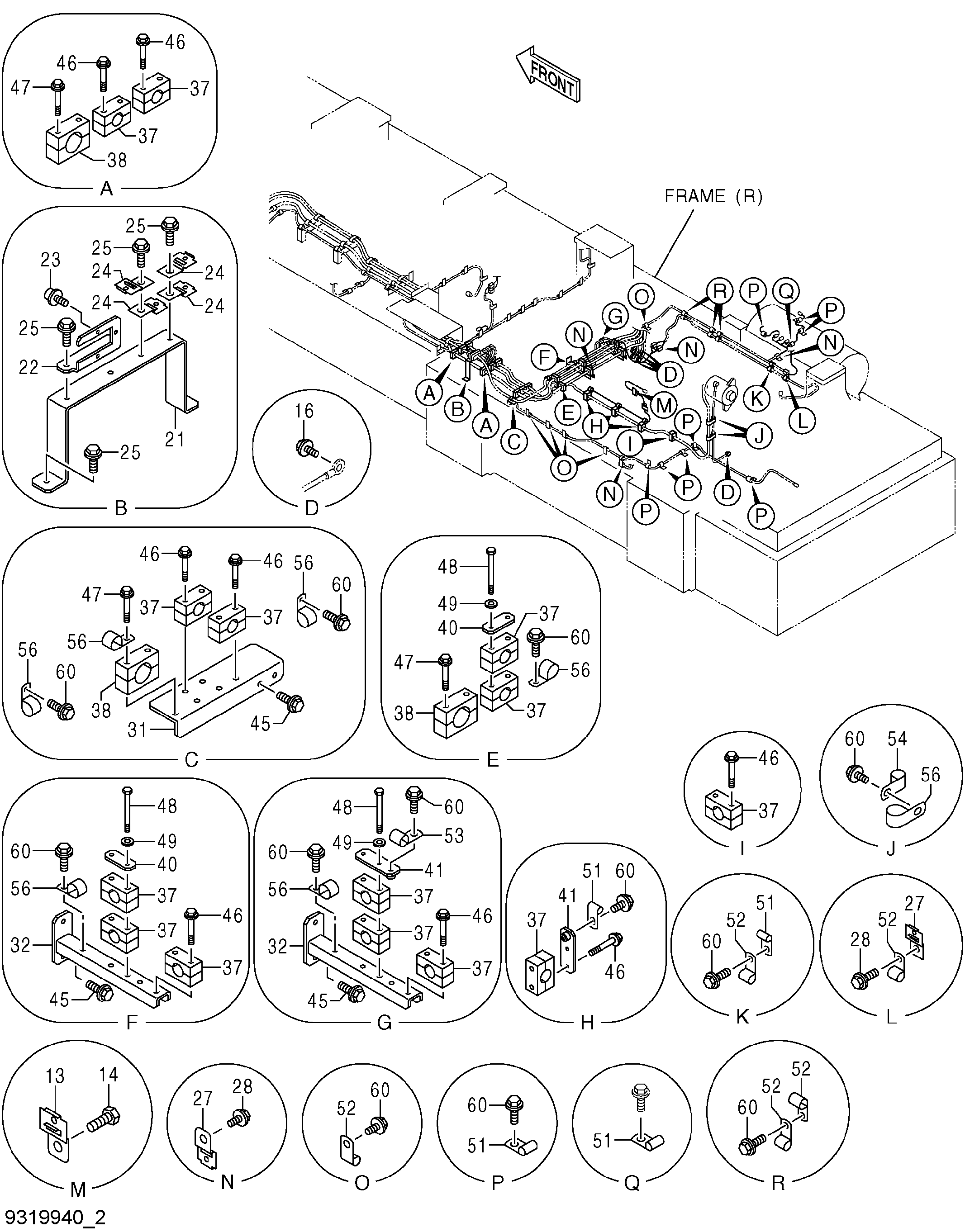

Заводская схема «Электрооборудование (правый)(2)» для HITACHI EX5600-6LD. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 13 | 4448037 | Кронштейн | 1 |
| 14 | 492848 | Болт | 1 |
| 16 | J271020 | Болт с шайбой | 5 |
| 16A | J901020 | Болт | 1 |
| 16B | J222010 | Шайба | 1 |
| 21 | 8111173 | Кронштейн | 1 |
| 22 | 4676318 | Кронштейн | 1 |
| 23 | J460316 | Винт с шайбой | 3 |
| 24 | 4448037 | Кронштейн | 4 |
| 25 | J271025 | Болт с шайбой | 6 |
| 25A | J901025 | Болт | 1 |
| 25B | J222010 | Шайба | 1 |
| 27 | 4448037 | Кронштейн | 4 |
| 28 | J271025 | Болт с шайбой | 4 |
| 28A | J901025 | Болт | 1 |
| 28B | J222010 | Шайба | 1 |
| 31 | 9769080 | Кронштейн | 1 |
| 32 | 9769078 | Кронштейн | 2 |
| 37 | 4454814 | Хомут | 18 |
| 38 | 4650365 | Хомут | 4 |
| 40 | 4454820 | Кронштейн | 2 |
| 41 | 9763899 | Кронштейн | 4 |
| 45 | J271025 | Болт с шайбой | 6 |
| 45A | J901025 | Болт | 1 |
| 45B | J222010 | Шайба | 1 |
| 46 | J271070 | Болт с шайбой | 24 |
| 46A | J901070 | Болт | 1 |
| 46B | J222010 | Шайба | 1 |
| 47 | J271080 | Болт с шайбой | 8 |
| 47A | J901080 | Болт | 1 |
| 47B | J222010 | Шайба | 1 |
| 48 | J901005 | Болт | 6 |
| 49 | J222010 | Шайба | 6 |
| 51 | 4190261 | Зажим | 14 |
| 52 | 4190275 | Зажим | 9 |
| 53 | 4190273 | Зажим | 1 |
| 54 | 4190274 | Зажим | 2 |
| 56 | 4192035 | Зажим | 8 |
| 60 | J271025 | Болт с шайбой | 25 |
| 60A | J901025 | Болт | 1 |
| 60B | J222010 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX5600-6LD и серийный номер машины. Это снижает риск заказа детали другого исполнения.
