Пилотные гидролинии (центральный)(4-1) — HITACHI EX5600-6LD

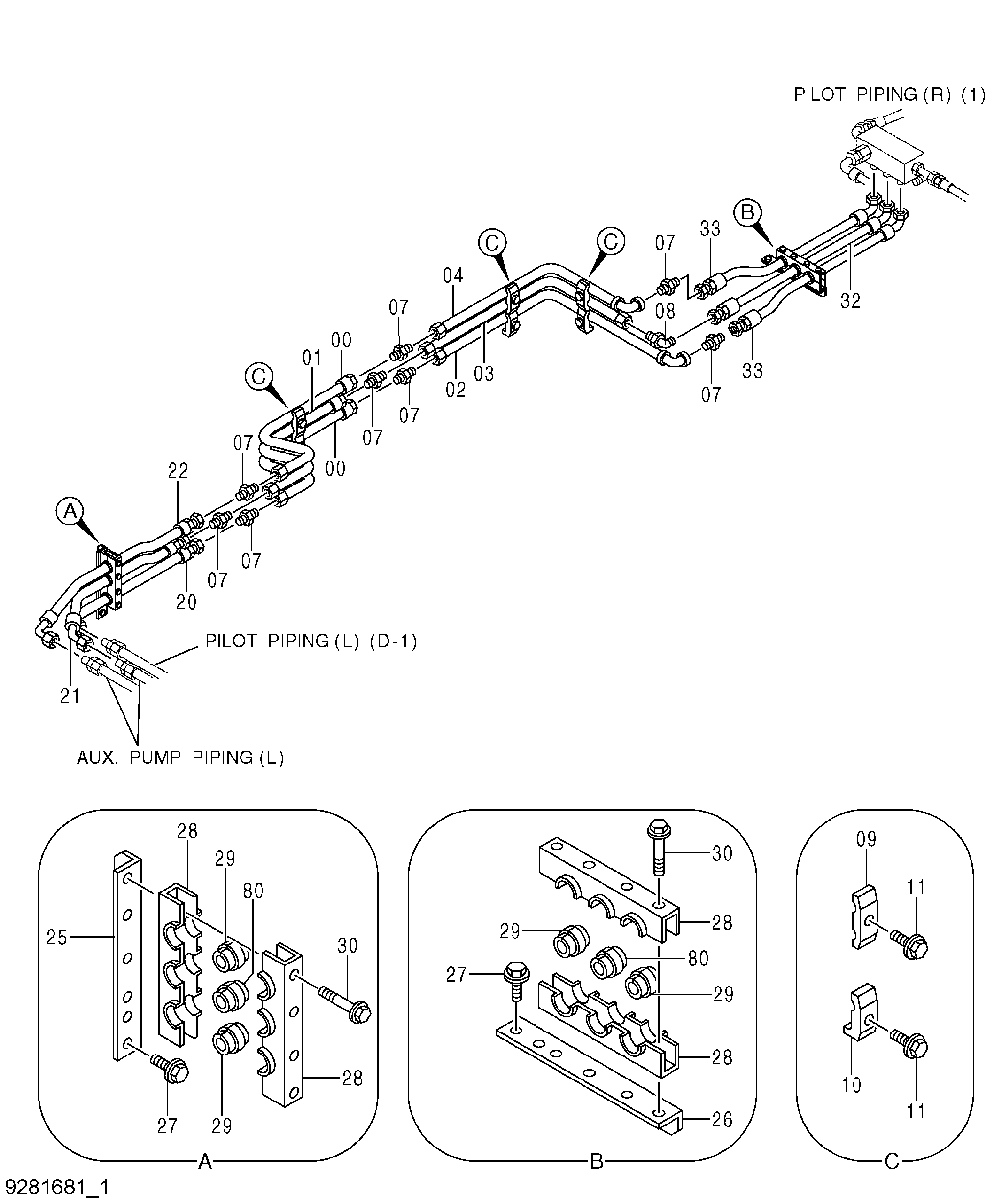

Заводская схема «Пилотные гидролинии (центральный)(4-1)» для HITACHI EX5600-6LD. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9750181 | Трубка | 2 |
| 01 | 9750182 | Трубка | 1 |
| 02 | 9750180 | Трубка | 1 |
| 03 | 9750179 | Трубка | 1 |
| 04 | 9750178 | Трубка | 1 |
| 07 | A852166 | Адаптер | 8 |
| 07A | 4506424 | Уплотнительное кольцо | 1 |
| 08 | A852366 | Угловой штуцер | 1 |
| 08A | 4506424 | Уплотнительное кольцо | 1 |
| 09 | 4053596 | Хомут трубки | 4 |
| 10 | 4053595 | Хомут трубки | 4 |
| 11 | J271255 | Болт с шайбой | 8 |
| 11A | J901255 | Болт | 1 |
| 11B | J222012 | Шайба | 1 |
| 20 | 4319112 | Шланг | 1 |
| 21 | 4402759 | Шланг | 1 |
| 22 | 4364237 | Шланг | 1 |
| 25 | 9750175 | Кронштейн | 1 |
| 26 | 9750257 | Кронштейн | 1 |
| 27 | J271235 | Болт с шайбой | 4 |
| 27A | J901235 | Болт | 1 |
| 27B | J222012 | Шайба | 1 |
| 28 | 4400579 | Хомут | 2 |
| 29 | 4407307 | Втулка | 4 |
| 30 | J271095 | Болт с шайбой | 8 |
| 30A | J901095 | Болт | 1 |
| 30B | J222010 | Шайба | 1 |
| 32 | 4409095 | Шланг | 1 |
| 33 | 4402770 | Шланг | 2 |
| 80 | 4411725 | Втулка | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX5600-6LD и серийный номер машины. Это снижает риск заказа детали другого исполнения.
