Поручень (топливный бак) — HITACHI EX5600-6BH

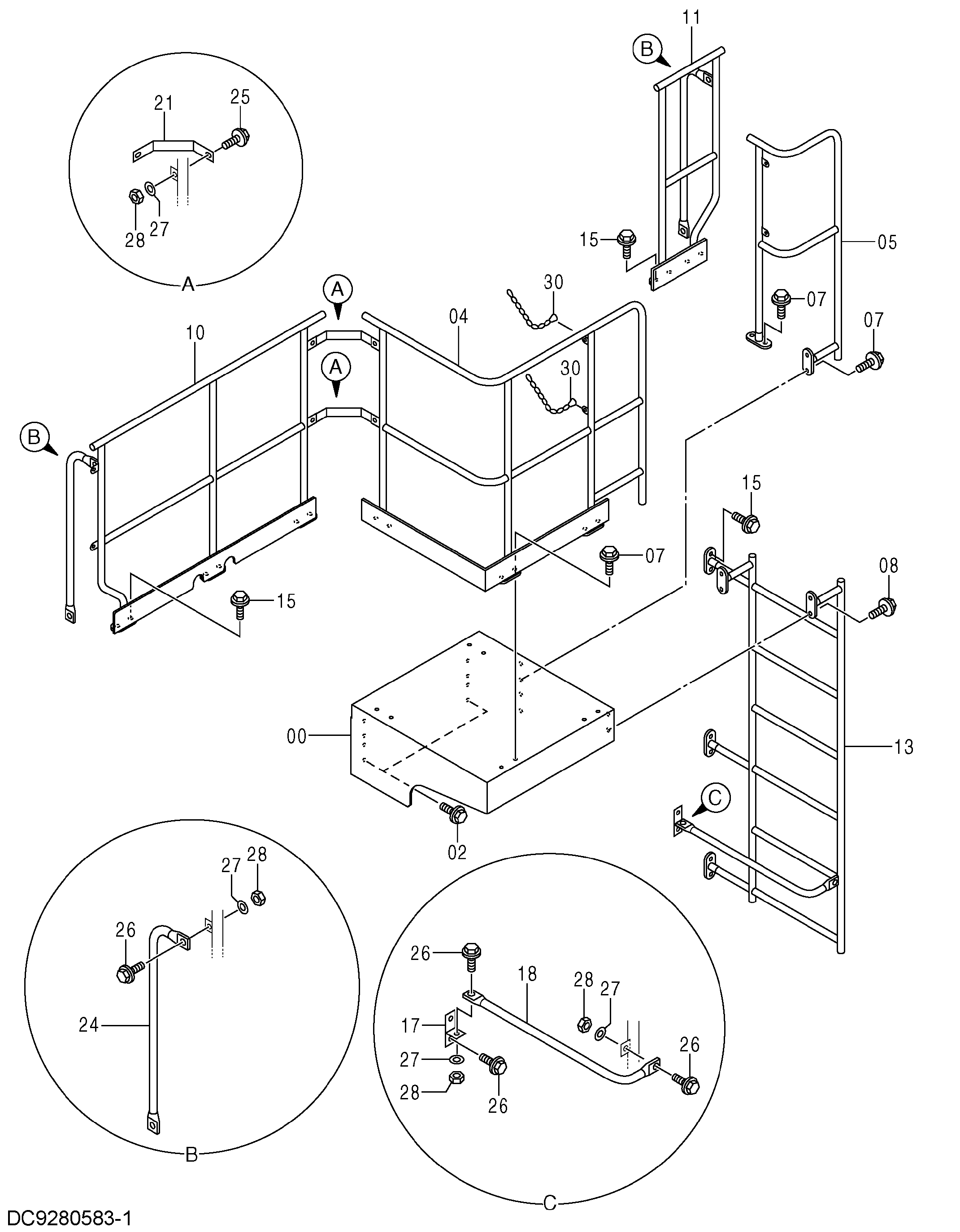

Заводская схема «Поручень (топливный бак)» для HITACHI EX5600-6BH. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 7053449 | Ступень | 1 |
| 02 | J281230 | Болт с шайбой | 8 |
| 02A | J901230 | Болт | 1 |
| 02B | 4249324 | Шайба | 1 |
| 04 | 7053447 | Поручень | 1 |
| 05 | 8110633 | Поручень | 1 |
| 07 | J271245 | Болт с шайбой | 8 |
| 07A | J901245 | Болт | 1 |
| 07B | J222012 | Шайба | 1 |
| 08 | J271250 | Болт с шайбой | 6 |
| 08A | J901250 | Болт | 1 |
| 08B | J222012 | Шайба | 1 |
| 10 | 8110622 | Поручень | 1 |
| 11 | 8110629 | Поручень | 1 |
| 13 | 8110640 | Поручень | 1 |
| 15 | J271235 | Болт с шайбой | 16 |
| 15A | J901235 | Болт | 1 |
| 15B | J222012 | Шайба | 1 |
| 17 | YA40004317 | Кронштейн | 1 |
| 18 | 4722241 | Трубка | 1 |
| 21 | YA00004286 | Пластина | 2 |
| 24 | 4722199 | Трубка | 2 |
| 25 | J281240 | Болт с шайбой | 4 |
| 25A | J901240 | Болт | 1 |
| 25B | 4249324 | Шайба | 1 |
| 26 | J281235 | Болт с шайбой | 8 |
| 26A | J901235 | Болт | 1 |
| 26B | 4249324 | Шайба | 1 |
| 27 | 4249324 | Шайба | 10 |
| 28 | J950012 | Гайка | 10 |
| 30 | 4632098 | Цепь | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX5600-6BH и серийный номер машины. Это снижает риск заказа детали другого исполнения.
