Каталог запчастей HITACHI
Электрооборудование (правый)(1) — HITACHI EX5600-6BH

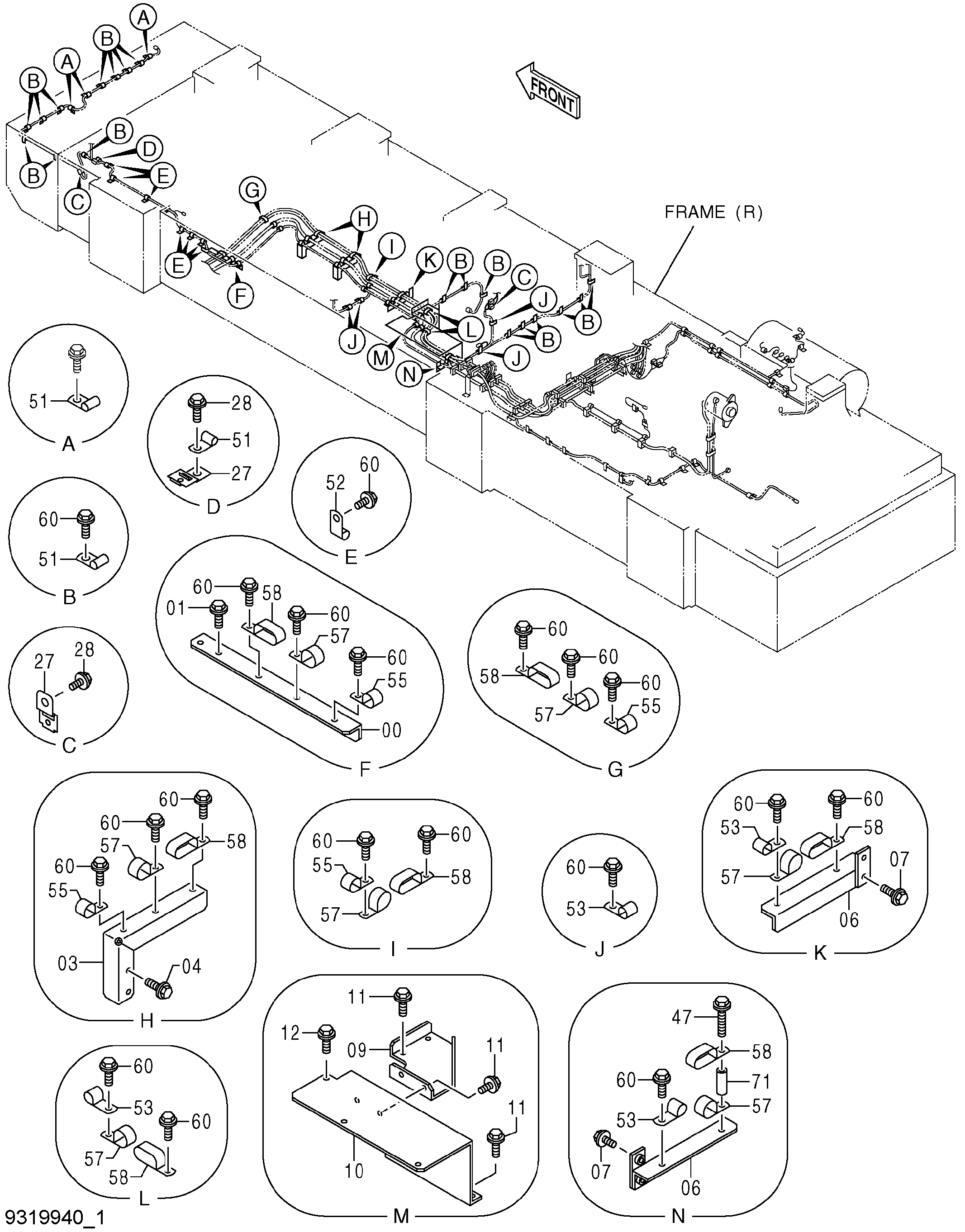

Заводская схема «Электрооборудование (правый)(1)» для HITACHI EX5600-6BH. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9769469 | Кронштейн | 1 |
| 01 | J271230 | Болт с шайбой | 2 |
| 01A | J901230 | Болт | 1 |
| 01B | J222012 | Шайба | 1 |
| 03 | 9769470 | Кронштейн | 2 |
| 04 | J271030 | Болт с шайбой | 4 |
| 04A | J901030 | Болт | 1 |
| 04B | J222010 | Шайба | 1 |
| 06 | 9769471 | Кронштейн | 2 |
| 07 | J271035 | Болт с шайбой | 4 |
| 07A | J901035 | Болт | 1 |
| 07B | J222010 | Шайба | 1 |
| 09 | 3084382 | Крышка | 1 |
| 10 | 8074621 | Крышка | 1 |
| 11 | J271025 | Болт с шайбой | 6 |
| 11A | J901025 | Болт | 1 |
| 11B | J222010 | Шайба | 1 |
| 12 | J271045 | Болт с шайбой | 3 |
| 12A | J901045 | Болт | 1 |
| 12B | J222010 | Шайба | 1 |
| 27 | 4448037 | Кронштейн | 3 |
| 28 | J271025 | Болт с шайбой | 3 |
| 28A | J901025 | Болт | 1 |
| 28B | J222010 | Шайба | 1 |
| 47 | J271080 | Болт с шайбой | 1 |
| 47A | J901080 | Болт | 1 |
| 47B | J222010 | Шайба | 1 |
| 51 | 4190261 | Зажим | 23 |
| 52 | 4190275 | Зажим | 7 |
| 53 | 4190273 | Зажим | 8 |
| 55 | 4190263 | Зажим | 5 |
| 57 | 4190264 | Зажим | 9 |
| 58 | 4411911 | Зажим | 9 |
| 60 | J271025 | Болт с шайбой | 51 |
| 60A | J901025 | Болт | 1 |
| 60B | J222010 | Шайба | 1 |
| 71 | 4304539 | Проставка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX5600-6BH и серийный номер машины. Это снижает риск заказа детали другого исполнения.
