Механизм натяжения трубопроводы — HITACHI EX5600-6BH

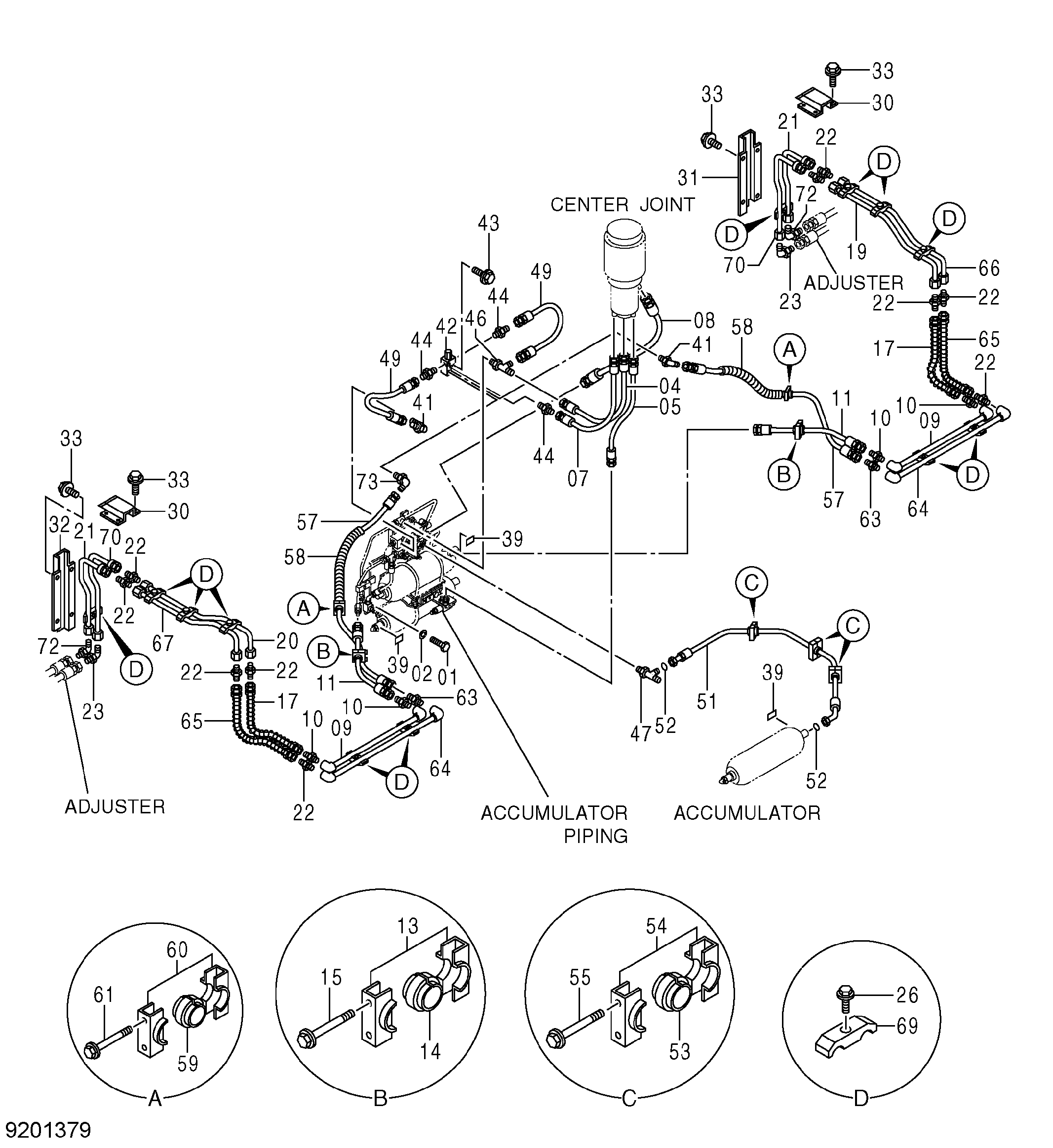

Заводская схема «Механизм натяжения трубопроводы» для HITACHI EX5600-6BH. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | J931645 | Болт | 6 |
| 02 | A590916 | Пружинная шайба | 6 |
| 04 | 4401941 | Шланг (P1) | 1 |
| 05 | 4401949 | Шланг (A1) | 1 |
| 07 | 4214409 | Шланг | 1 |
| 08 | 4358338 | Шланг | 1 |
| 09 | 9750186 | Трубка | 2 |
| 10 | A852144 | Адаптер | 4 |
| 10A | 4506418 | Уплотнительное кольцо | 1 |
| 11 | 4306560 | Шланг | 2 |
| 13 | 4189932 | Хомут | 2 |
| 14 | 4192663 | Втулка | 2 |
| 15 | J271090 | Болт с шайбой | 4 |
| 15A | J901090 | Болт | 1 |
| 15B | J222010 | Шайба | 1 |
| 17 | 4401953 | Шланг | 2 |
| 19 | 8072247 | Трубка | 1 |
| 20 | 8072248 | Трубка | 1 |
| 21 | 8072249 | Трубка | 2 |
| 22 | A852144 | Адаптер | 10 |
| 22A | 4506418 | Уплотнительное кольцо | 1 |
| 23 | A852344 | Угловой штуцер | 2 |
| 23A | 4506418 | Уплотнительное кольцо | 1 |
| 26 | J271045 | Болт с шайбой | 12 |
| 26A | J901045 | Болт | 1 |
| 26B | J222010 | Шайба | 1 |
| 30 | 8072498 | Крышка | 2 |
| 31 | 3082594 | Крышка | 1 |
| 32 | 3082593 | Крышка | 1 |
| 33 | J281025 | Болт с шайбой | 16 |
| 33A | J901025 | Болт | 1 |
| 33B | 4486055 | Шайба | 1 |
| 39 | 4193223 | Информационная табличка | 3 |
| 41 | 4154670 | Угловой штуцер | 2 |
| 41A | 957366 | Уплотнительное кольцо | 1 |
| 42 | 4186043 | Клапан | 1 |
| 43 | J271065 | Болт с шайбой | 2 |
| 43A | J901065 | Болт | 1 |
| 43B | J222010 | Шайба | 1 |
| 44 | A852122 | Адаптер | 3 |
| 44A | 957366 | Уплотнительное кольцо | 1 |
| 46 | 4246385 | Тройник | 1 |
| 46A | 4509180 | Уплотнительное кольцо | 1 |
| 47 | A853466 | Тройник | 1 |
| 47A | 4506424 | Уплотнительное кольцо | 1 |
| 49 | 4248681 | Шланг | 2 |
| 51 | 4331036 | Шланг | 1 |
| 52 | 4187308 | Уплотнительное кольцо | 2 |
| 53 | 4409114 | Втулка | 3 |
| 54 | 4189932 | Хомут | 3 |
| 55 | J271090 | Болт с шайбой | 6 |
| 55A | J901090 | Болт | 1 |
| 55B | J222010 | Шайба | 1 |
| 57 | 4436532 | Шланг | 2 |
| 58 | 4071349 | Защита шланга | 2 |
| 59 | 4186041 | Втулка | 2 |
| 60 | 4186040 | Хомут | 2 |
| 61 | J260850 | Болт с шайбой | 4 |
| 61A | J900850 | Болт | 1 |
| 61B | A590108 | Плоская шайба | 1 |
| 63 | 4327296 | Адаптер | 2 |
| 63A | 4506418 | Уплотнительное кольцо | 1 |
| 64 | 9753397 | Трубка | 2 |
| 65 | 4401953 | Шланг | 2 |
| 66 | 8077566 | Трубка | 1 |
| 67 | 8077567 | Трубка | 1 |
| 69 | 4053593 | Хомут трубки | 12 |
| 70 | 8077610 | Трубка | 2 |
| 72 | A852343 | Угловой штуцер | 2 |
| 72A | 4506418 | Уплотнительное кольцо | 1 |
| 73 | 4279119 | Угловой штуцер | 1 |
| 73A | 957366 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX5600-6BH и серийный номер машины. Это снижает риск заказа детали другого исполнения.
