Обратные трубопроводы (центральный)(2) — HITACHI EX5600-6BH

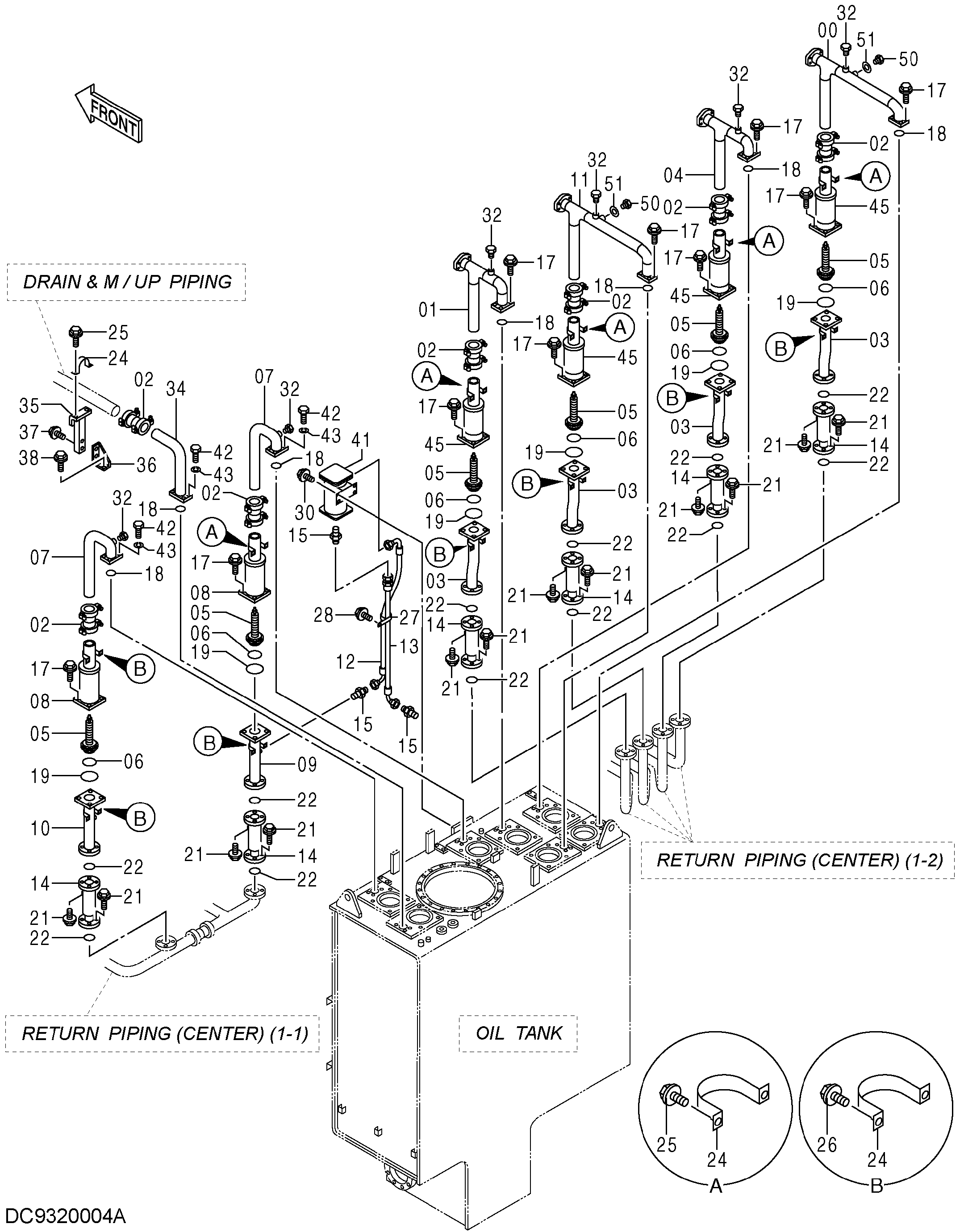

Заводская схема «Обратные трубопроводы (центральный)(2)» для HITACHI EX5600-6BH. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8110228 | Трубка | 1 |
| 01 | 8110251 | Трубка | 1 |
| 02 | 4071215 замена: XV00000007 | Муфта трубка | 7 |
| 02 | XV00000007 | Муфта трубка | 7 |
| 03 | 8110258 | Трубка | 4 |
| 04 | 8110244 | Трубка | 1 |
| 05 | 4354148 | Клапан | 6 |
| 06 | 4153549 | Уплотнительное кольцо | 6 |
| 07 | 8123821 | Трубка | 2 |
| 08 | 8071459 | Трубка | 2 |
| 09 | 8071457 | Трубка | 1 |
| 10 | 8071458 | Трубка | 1 |
| 11 | 8110249 | Трубка | 1 |
| 12 | 4398840 | Шланг | 1 |
| 13 | 4398841 | Шланг | 1 |
| 14 | 4422021 | Шланг | 6 |
| 15 | A852144 | Адаптер | 3 |
| 15A | 4506418 | Уплотнительное кольцо | 1 |
| 17 | J271240 | Болт с шайбой | 24 |
| 17A | J901240 | Болт | 1 |
| 17B | J222012 | Шайба | 1 |
| 18 | 4153541 | Уплотнительное кольцо | 7 |
| 19 | 4153555 | Уплотнительное кольцо | 6 |
| 21 | J271245 | Болт с шайбой | 48 |
| 21A | J901245 | Болт | 1 |
| 21B | J222012 | Шайба | 1 |
| 22 | 4153543 | Уплотнительное кольцо | 12 |
| 24 | 4000909 | Хомут трубки | 13 |
| 25 | J271030 | Болт с шайбой | 12 |
| 25A | J901030 | Болт | 1 |
| 25B | J222010 | Шайба | 1 |
| 26 | J271025 | Болт с шайбой | 14 |
| 26A | J901025 | Болт | 1 |
| 26B | J222010 | Шайба | 1 |
| 27 | 4190266 | Зажим | 1 |
| 28 | J271020 | Болт с шайбой | 1 |
| 28A | J901020 | Болт | 1 |
| 28B | J222010 | Шайба | 1 |
| 30 | J271230 | Болт с шайбой | 4 |
| 30A | J901230 | Болт | 1 |
| 30B | J222012 | Шайба | 1 |
| 32 | A885002 | Пробка | 6 |
| 32A | 957366 | Уплотнительное кольцо | 1 |
| 34 | 9750155 | Трубка | 1 |
| 35 | YA40005390 | Кронштейн | 1 |
| 36 | 8072191 | Кронштейн | 1 |
| 37 | J281030 | Болт с шайбой | 2 |
| 37A | J901030 | Болт | 1 |
| 37B | 4486055 | Шайба | 1 |
| 38 | J281025 | Болт с шайбой | 2 |
| 38A | J901025 | Болт | 1 |
| 38B | 4486055 | Шайба | 1 |
| 42 | J901240 | Болт | 28 |
| 43 | A590912 | Пружинная шайба | 28 |
| 45 | 8110255 | Трубка | 4 |
| 50 | 4364696 | Пробка | 2 |
| 51 | 4620102 | Уплотнительная шайба | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX5600-6BH и серийный номер машины. Это снижает риск заказа детали другого исполнения.
