Обратные трубопроводы (правый)(2) — HITACHI EX5600-6BH

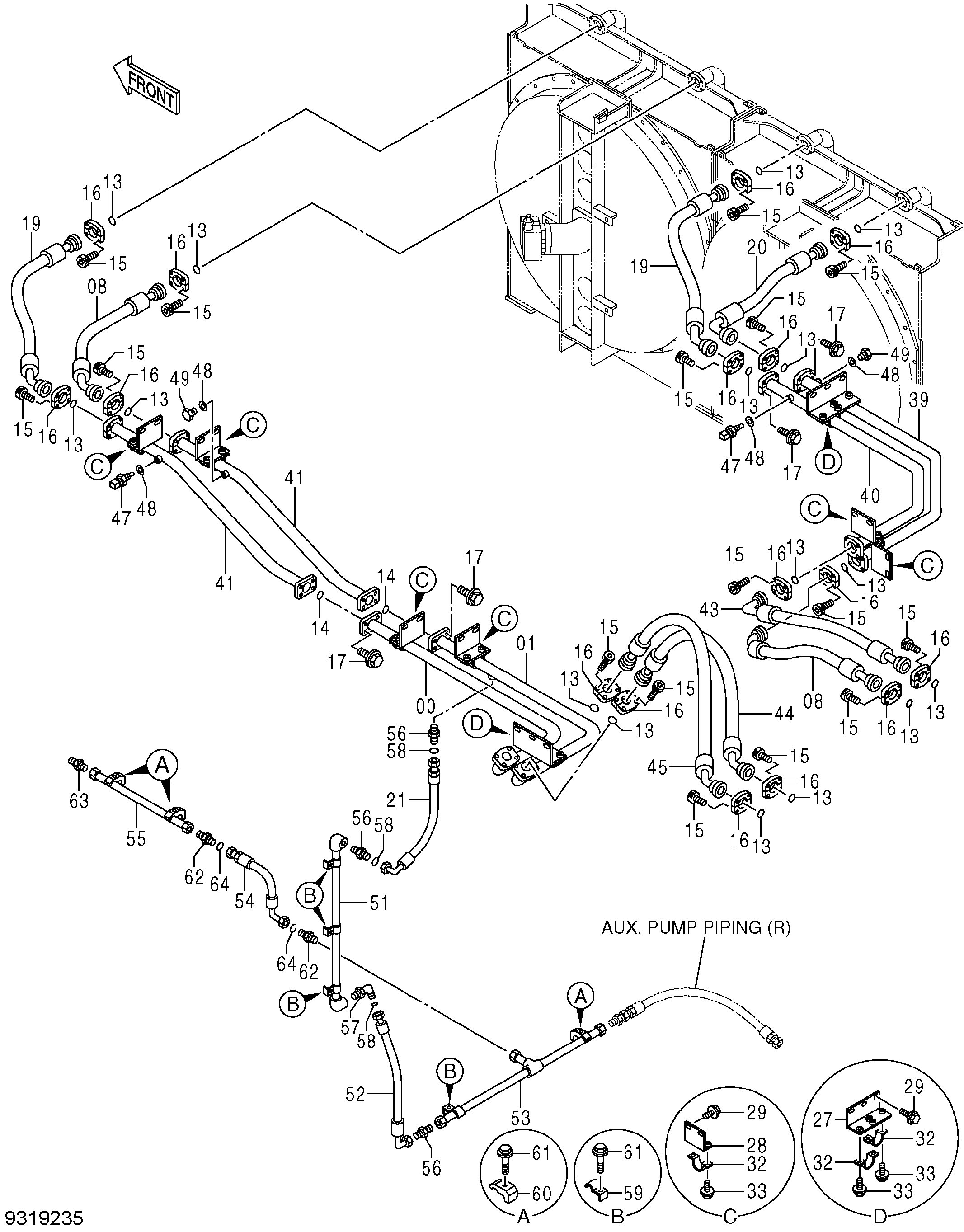

Заводская схема «Обратные трубопроводы (правый)(2)» для HITACHI EX5600-6BH. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 7059882 | Трубка | 1 |
| 01 | 7059883 | Трубка | 1 |
| 08 | 4679458 | Шланг | 2 |
| 13 | 4293250 | Уплотнительное кольцо | 16 |
| 14 | 4153541 | Уплотнительное кольцо | 2 |
| 15 | M341256 | Болт с внутренним шестигранником | 64 |
| 16 | 4103398 | Разъёмный фланец | 32 |
| 17 | J271240 | Болт с шайбой | 8 |
| 17A | J901240 | Болт | 1 |
| 17B | J222012 | Шайба | 1 |
| 19 | 4620312 | Шланг | 2 |
| 20 | 4636572 | Шланг | 1 |
| 21 | 4665940 | Шланг | 1 |
| 27 | 8096134 | Кронштейн | 2 |
| 28 | 8096135 | Кронштейн | 6 |
| 29 | J281240 | Болт с шайбой | 18 |
| 29A | J901240 | Болт | 1 |
| 29B | 4249324 | Шайба | 1 |
| 32 | 4000909 | Хомут трубки | 10 |
| 33 | J271035 | Болт с шайбой | 20 |
| 33A | J901035 | Болт | 1 |
| 33B | J222010 | Шайба | 1 |
| 39 | 7059884 | Трубка | 1 |
| 40 | 7059885 | Трубка | 1 |
| 41 | 7060244 | Трубка | 2 |
| 43 | 4673114 | Шланг | 1 |
| 44 | 4620313 | Шланг | 1 |
| 45 | 4673112 | Шланг | 1 |
| 47 | 4250260 | Датчик | 2 |
| 48 | 4250261 | Прокладка | 4 |
| 49 | 4364696 | Пробка | 2 |
| 51 | 9768258 | Трубка | 1 |
| 52 | 4673191 | Шланг | 1 |
| 53 | 8110305 | Трубка | 1 |
| 54 | 4673193 | Шланг | 1 |
| 55 | 9768260 | Трубка | 1 |
| 56 | A853100 | Адаптер | 3 |
| 56A | 970860 | Уплотнительное кольцо | 1 |
| 57 | A853300 | Угловой штуцер | 1 |
| 57A | 970860 | Уплотнительное кольцо | 1 |
| 58 | 4187329 | Уплотнительное кольцо | 3 |
| 59 | 4053698 | Хомут трубки | 4 |
| 60 | 4053598 | Хомут трубки | 3 |
| 61 | J271265 | Болт с шайбой | 7 |
| 61A | J901265 | Болт | 1 |
| 61B | J222012 | Шайба | 1 |
| 62 | A853188 | Адаптер | 2 |
| 62A | 4506429 | Уплотнительное кольцо | 1 |
| 63 | 4456399 | Адаптер | 1 |
| 63A | 4506429 | Уплотнительное кольцо | 1 |
| 64 | 4187328 | Уплотнительное кольцо | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX5600-6BH и серийный номер машины. Это снижает риск заказа детали другого исполнения.
