Опора радиатора (левый) — HITACHI EX5600-6BH

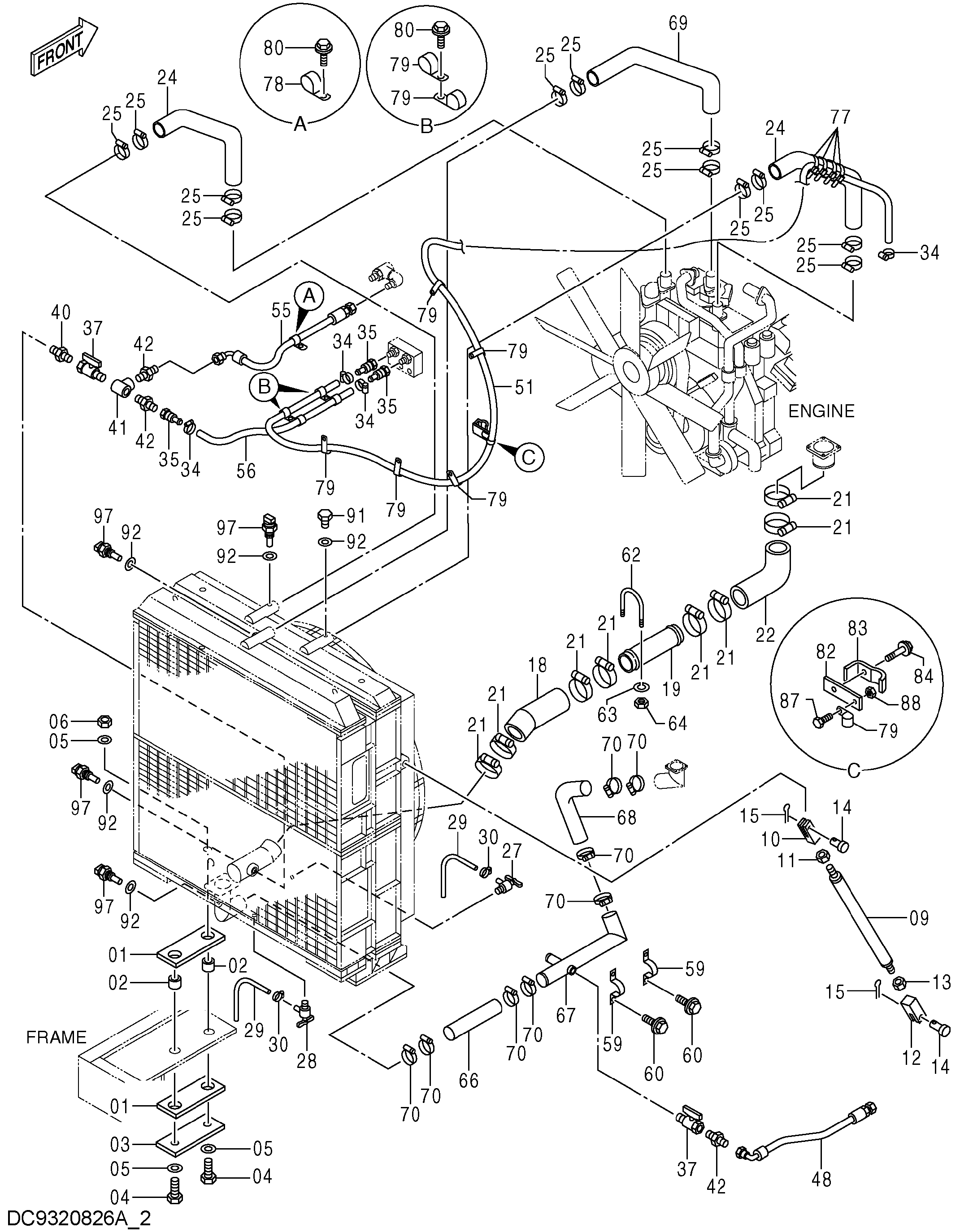

Заводская схема «Опора радиатора (левый)» для HITACHI EX5600-6BH. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4447544 | Пластина резиновый | 4 |
| 02 | 4729781 | Проставка | 4 |
| 03 | 4447543 | Пластина | 2 |
| 04 | J932713 | Болт | 4 |
| 05 | 4085857 | Шайба | 6 |
| 06 | M662027 | U-образная гайка | 2 |
| 09 | 8085504 | Стойка | 2 |
| 10 | 3035095 | Концевой вилка | 2 |
| 11 | J951024 | Гайка | 2 |
| 12 | 3035096 | Концевой вилка | 2 |
| 13 | J956024 | Гайка L | 2 |
| 14 | 4085833 | Палец | 4 |
| 15 | A765036 | Шплинт | 4 |
| 18 | 4658878 | Резиновый шланг | 1 |
| 19 | 4345692 | Трубка | 1 |
| 21 | 4282492 | Хомут шланга | 8 |
| 22 | 4396171 | Резиновый шланг | 1 |
| 24 | 4658876 | Резиновый шланг | 2 |
| 25 | 4285233 | Хомут шланга | 12 |
| 27 | 4206315 | Кокк дренажный | 1 |
| 28 | 4206315 | Кокк дренажный | 1 |
| 29 | 4718285 | Водяной шланг | 2 |
| 30 | 4514699 | Хомут шланга | 2 |
| 34 | 4514699 | Хомут шланга | 4 |
| 35 | 4356911 | Адаптер | 3 |
| 37 | 4193832 | Шаровой клапан | 2 |
| 40 | 94-1704 | Адаптер | 1 |
| 41 | 94-0663 | Тройник | 1 |
| 42 | 4221278 | Адаптер | 3 |
| 48 | 4266180 | Шланг | 1 |
| 51 | 4358629 | Шланг | 1 |
| 55 | 4720712 | Шланг | 1 |
| 56 | 4720720 | Шланг | 1 |
| 59 | 4000909 | Хомут трубки | 2 |
| 60 | J271030 | Болт с шайбой | 4 |
| 60A | J901030 | Болт | 1 |
| 60B | J222010 | Шайба | 1 |
| 62 | 4349533 | U-образный болт | 1 |
| 63 | A590110 | Плоская шайба | 2 |
| 64 | J950010 | Гайка | 2 |
| 66 | 4658879 | Резиновый шланг | 1 |
| 67 | 7048843 | Трубка | 1 |
| 68 | 4658892 | Резиновый шланг | 1 |
| 69 | 4658877 | Резиновый шланг | 1 |
| 70 | 4263765 | Хомут шланга | 8 |
| 76 | 4121859 | Ленточный зажим | 4 |
| 78 | 4190264 | Зажим | 1 |
| 79 | 4190263 | Зажим | 10 |
| 80 | J271025 | Болт с шайбой | 3 |
| 80A | J901025 | Болт | 1 |
| 80B | J222010 | Шайба | 1 |
| 82 | 4457592 | Седло винта | 1 |
| 83 | 4053698 | Хомут трубки | 1 |
| 84 | J271265 | Болт с шайбой | 1 |
| 84A | J901265 | Болт | 1 |
| 84B | J222012 | Шайба | 1 |
| 87 | J271025 | Болт с шайбой | 1 |
| 87A | J901025 | Болт | 1 |
| 87B | J222010 | Шайба | 1 |
| 88 | J950010 | Гайка | 1 |
| 91 | 4364696 | Пробка | 1 |
| 92 | 4620102 | Уплотнительная шайба | 5 |
| 97 | 4250260 | Датчик | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX5600-6BH и серийный номер машины. Это снижает риск заказа детали другого исполнения.
