Напорные трубопроводы (левый) — HITACHI EX5600-6BH

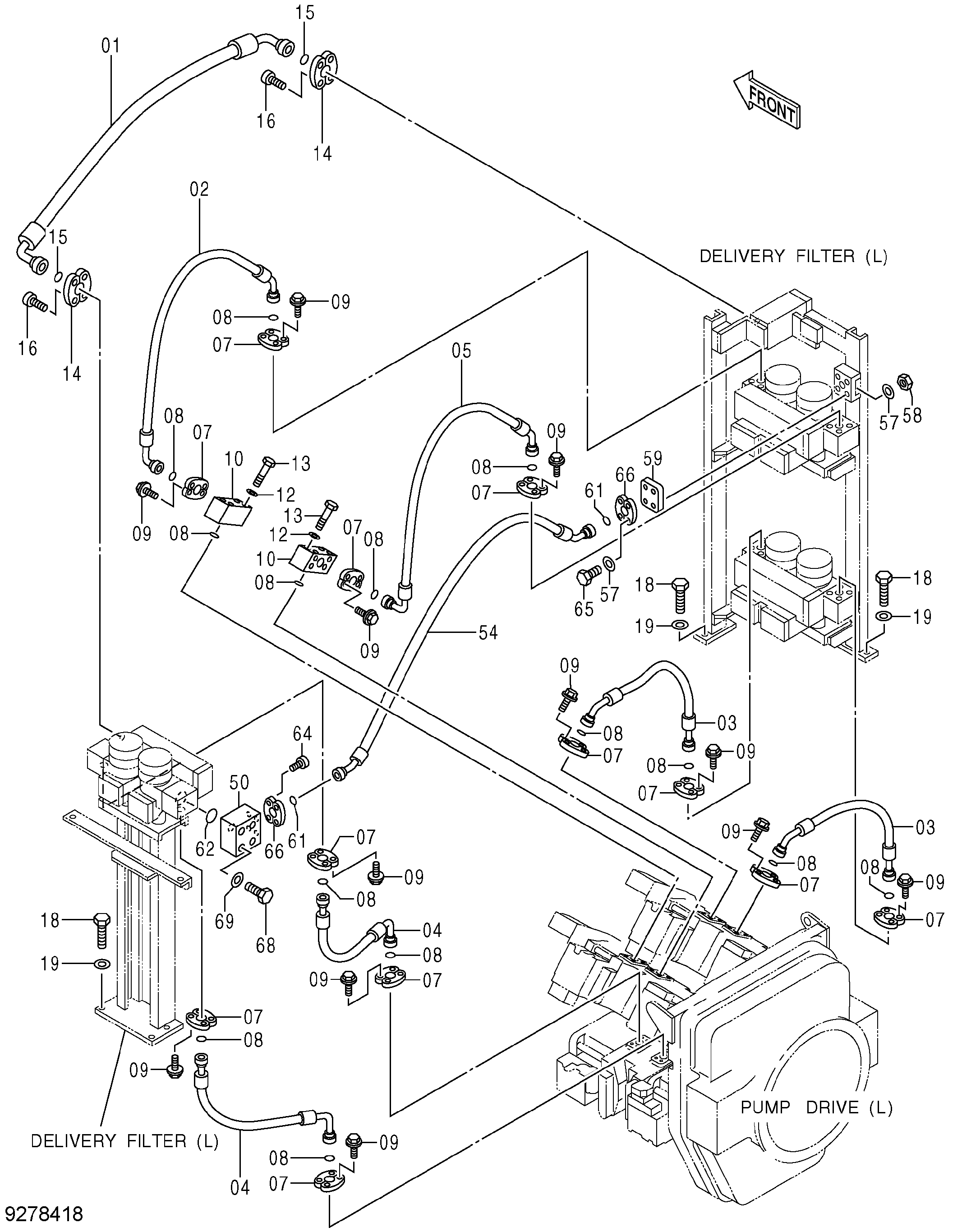

Заводская схема «Напорные трубопроводы (левый)» для HITACHI EX5600-6BH. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4398410 | Шланг | 1 |
| 02 | 4398415 замена: 4720032 | Шланг | 1 |
| 03 | 4398416 | Шланг | 2 |
| 04 | 4182625 | Шланг | 2 |
| 05 | 4405657 замена: 4720032 | Шланг | 1 |
| 07 | 4075853 | Разъёмный фланец | 24 |
| 08 | 4366537 | Уплотнительное кольцо | 14 |
| 09 | J271245 | Болт с шайбой | 48 |
| 09A | J901245 | Болт | 1 |
| 09B | J222012 | Шайба | 1 |
| 10 | 3081736 | Блок | 2 |
| 12 | J222012 | Шайба | 8 |
| 13 | J921290 | Болт | 8 |
| 14 | 4169565 | Разъёмный фланец | 4 |
| 15 | 4292385 | Уплотнительное кольцо | 2 |
| 16 | M342065 | Болт с внутренним шестигранником | 8 |
| 18 | J931645 | Болт | 8 |
| 19 | J222016 | Шайба | 8 |
| 50 | 3086470 | Блок | 1 |
| 54 | 4422260 | Шланг | 1 |
| 57 | J222016 | Шайба | 8 |
| 58 | J950016 | Гайка | 4 |
| 59 | 4126787 | Крышка | 1 |
| 61 | 4292384 | Уплотнительное кольцо | 2 |
| 62 | 4292385 | Уплотнительное кольцо | 1 |
| 64 | M341650 | Болт с внутренним шестигранником | 4 |
| 65 | M261690 | Болт | 4 |
| 66 | 4075854 | Разъёмный фланец | 4 |
| 68 | J932002 | Болт | 4 |
| 69 | J222020 | Шайба | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX5600-6BH и серийный номер машины. Это снижает риск заказа детали другого исполнения.
