Фильтр короб — HITACHI EX5600-6BH

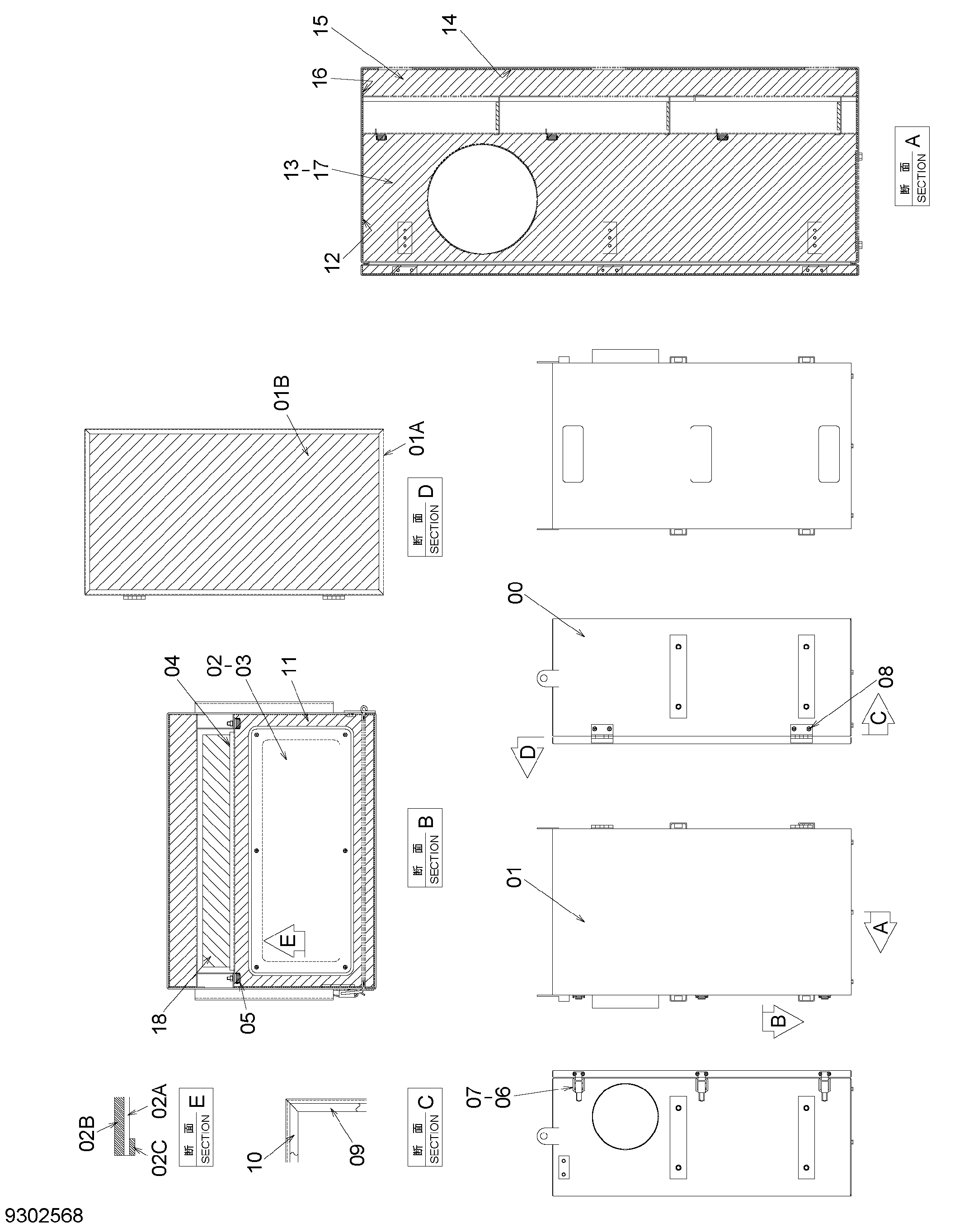

Заводская схема «Фильтр короб» для HITACHI EX5600-6BH. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00-18 | 9302568 | Фильтр короб в сборе | 1 |
| 00 | 6027096 | Короб | 1 |
| 01 | 9299983 | Дверь в сборе | 1 |
| 01A | 7056439 | Дверь | 1 |
| 01B | 3115502 | Лента | 1 |
| 02 | 9302641 | Крышка в сборе | 1 |
| 02A | 3116116 | Крышка | 1 |
| 02B | 3116115 | Лента | 1 |
| 02C | 3116113 | Лента | 1 |
| 03 | J460512 | Винт с шайбой | 6 |
| 04 | 3115003 | Кронштейн | 3 |
| 05 | 4699844 | Болт | 6 |
| 06 | 4696840 | Защёлка дверь | 3 |
| 07 | J460514 | Винт с шайбой | 15 |
| 08 | J460616 | Винт с шайбой | 4 |
| 09 | 4699845 | Манжета | 2 |
| 10 | 4699846 | Манжета | 2 |
| 11 | 3116111 | Лента | 1 |
| 12 | 3116112 | Лента | 1 |
| 13 | 4699855 | Лента | 1 |
| 14 | 4699858 | Лента | 3 |
| 15 | 4699860 | Лента | 2 |
| 16 | 4699863 | Лента | 2 |
| 17 | 4699857 | Лента | 1 |
| 18 | 4699854 | Манжета | 3 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX5600-6BH и серийный номер машины. Это снижает риск заказа детали другого исполнения.
