Трубопроводы системы смазки (стрела)(2) — HITACHI EX5600-6BH

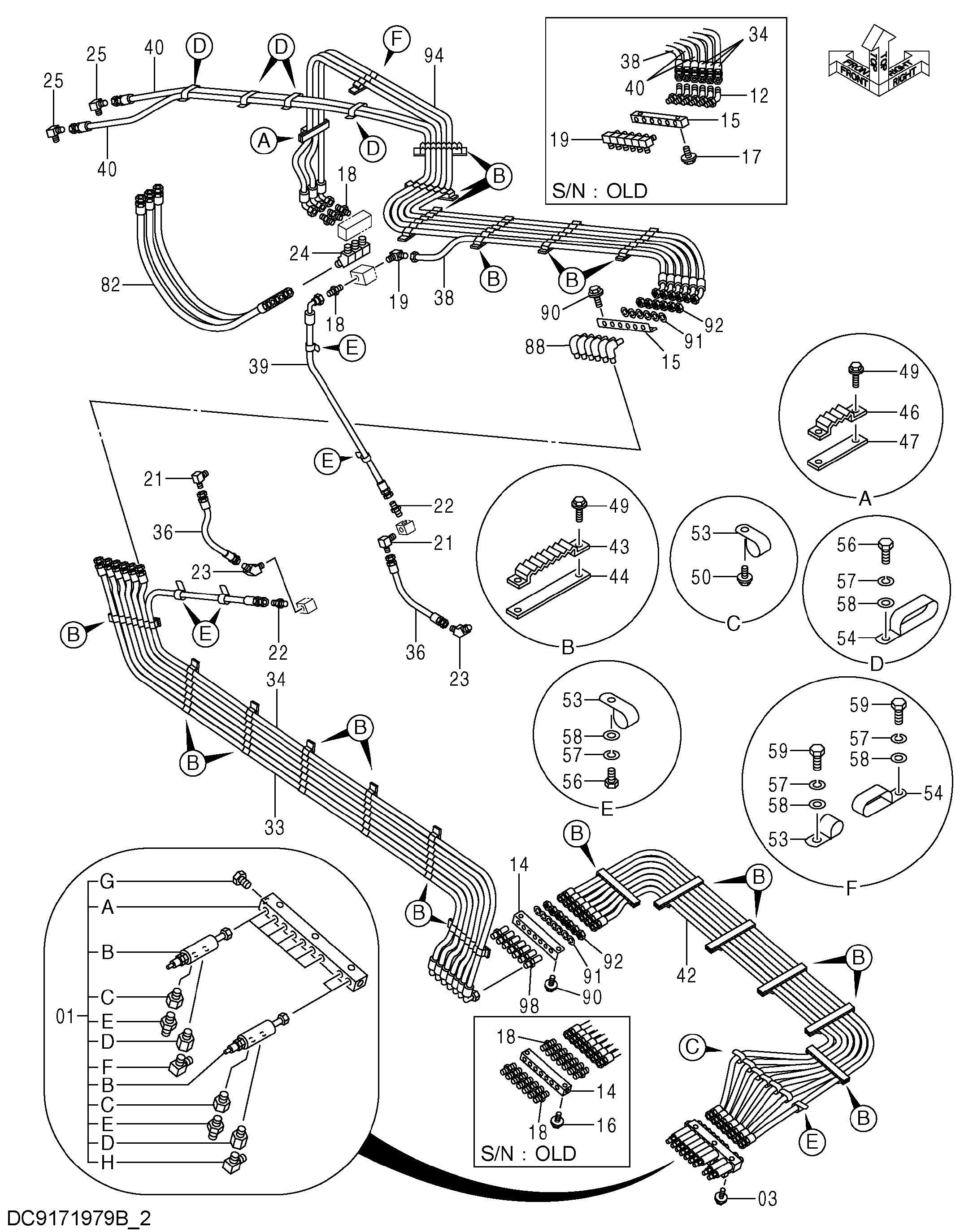

Заводская схема «Трубопроводы системы смазки (стрела)(2)» для HITACHI EX5600-6BH. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4419798 | Клапан | 1 |
| 01B | 4182051 | Клапан | 9 |
| 01C | 4191349 | Адаптер | 9 |
| 01D | 4253567 | Адаптер | 9 |
| 01E | J75481 | Пресс-маслёнка | 9 |
| 01F | 4215652 | Угловой штуцер | 7 |
| 01G | 4092534 | Пробка | 1 |
| 01GA | 4509180 | Уплотнительное кольцо | 1 |
| 01H | 4154656 | Угловой штуцер | 2 |
| 03 | J260845 | Болт с шайбой | 3 |
| 03A | J900845 | Болт | 1 |
| 03B | A590108 | Плоская шайба | 1 |
| 12 | 4157919 | Угловой штуцер | 6 |
| 14 | 4419800 | Блок | 1 |
| 14 | 4722643 | Кронштейн | 1 |
| 15 | 4419801 | Блок | 1 |
| 15 | 4722635 | Кронштейн | 1 |
| 16 | J271055 | Болт с шайбой | 2 |
| 16A | J901055 | Болт | 1 |
| 16B | J222010 | Шайба | 1 |
| 17 | J271065 | Болт с шайбой | 2 |
| 17A | J901065 | Болт | 1 |
| 17B | J222010 | Шайба | 1 |
| 18 | 4215650 | Адаптер | 18 |
| 18 | 4215650 | Адаптер | 4 |
| 19 | 4154657 | Угловой штуцер | 7 |
| 19 | 4154657 | Угловой штуцер | 1 |
| 21 | 4154656 | Угловой штуцер | 2 |
| 22 | 4215648 | Адаптер | 2 |
| 23 | 4154655 | Угловой штуцер | 2 |
| 24 | 4231245 | Угловой штуцер | 3 |
| 25 | 4215652 | Угловой штуцер | 2 |
| 33 | 4347625 | Нейлоновый шланг | 6 |
| 34 | 4718116 | Пластиковый шланг | 4 |
| 34 | 4718116 | Пластиковый шланг | 1 |
| 36 | 4269794 | Шланг | 2 |
| 38 | 4333541 | Нейлоновый шланг | 1 |
| 38 | YA00012702 замена: 4359756 | Пластиковый шланг | 1 |
| 38 | 4359756 | Пластиковый шланг | 1 |
| 39 | 4318797 | Нейлоновый шланг | 1 |
| 40 | 4420053 | Нейлоновый шланг | 2 |
| 40 | 4722640 замена: YA00019166 | Пластиковый шланг | 2 |
| 40 | YA00019166 | Пластиковый шланг | 2 |
| 42 | 4216465 | Нейлоновый шланг | 7 |
| 42 | 4437175 | Пластиковый шланг | 7 |
| 43 | 9727639 | Хомут шланга | 19 |
| 44 | 9727637 | Пластина | 19 |
| 46 | 9727638 | Хомут шланга | 1 |
| 47 | 9727636 | Пластина | 1 |
| 49 | J271025 | Болт с шайбой | 40 |
| 49A | J901025 | Болт | 1 |
| 49B | J222010 | Шайба | 1 |
| 50 | J271020 | Болт с шайбой | 6 |
| 50A | J901020 | Болт | 1 |
| 50B | J222010 | Шайба | 1 |
| 53 | 4190253 | Зажим | 12 |
| 54 | 4190282 | Зажим | 5 |
| 56 | J901020 | Болт | 9 |
| 57 | A590910 | Пружинная шайба | 11 |
| 58 | A590110 | Плоская шайба | 11 |
| 59 | J901030 | Болт | 2 |
| 82 | 4269807 | Шланг | 3 |
| 88 | 4285863 | Угловой штуцер | 6 |
| 90 | J271020 | Болт с шайбой | 4 |
| 90A | J901020 | Болт | 1 |
| 90B | J222010 | Шайба | 1 |
| 91 | A590914 | Пружинная шайба | 13 |
| 92 | 4202531 | Гайка | 13 |
| 94 | YA00012704 | Пластиковый шланг | 3 |
| 98 | 4202532 | Адаптер | 7 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX5600-6BH и серийный номер машины. Это снижает риск заказа детали другого исполнения.
