Задний монитор — HITACHI EX5600-6BH

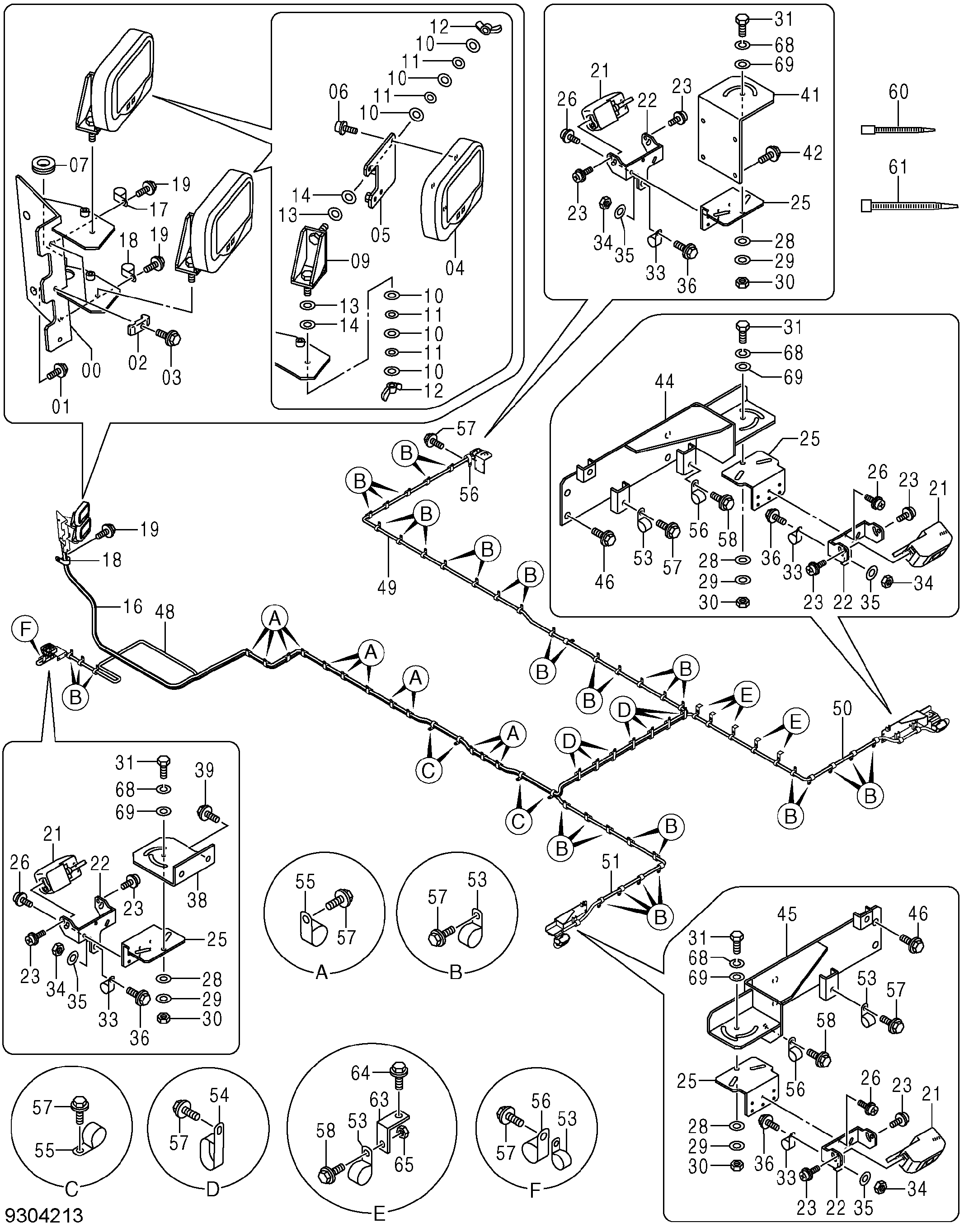

Заводская схема «Задний монитор» для HITACHI EX5600-6BH. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 7056629 | Кронштейн | 1 |
| 01 | J281020 | Болт с шайбой | 2 |
| 01A | J901020 | Болт | 1 |
| 01B | 4486055 | Шайба | 1 |
| 02 | 4190124 | Хомут трубки | 2 |
| 03 | J271045 | Болт с шайбой | 2 |
| 03A | J901045 | Болт | 1 |
| 03B | J222010 | Шайба | 1 |
| 04 | 4670460 | Монитор | 2 |
| 05 | 8115279 | Кронштейн | 2 |
| 06 | J460616 | Винт с шайбой | 6 |
| 07 | 4146559 | Резиновая втулка | 1 |
| 09 | 8115280 | Кронштейн | 2 |
| 10 | J217083 | Шайба | 12 |
| 11 | 4692448 | Шайба | 8 |
| 12 | M570010 | Гайка винг | 4 |
| 13 | J253110 | Плоская шайба | 4 |
| 14 | 4690864 | Тарельчатая пружина | 4 |
| 16 | 3115796 | Жгут проводов | 2 |
| 17 | 4190273 | Зажим | 1 |
| 18 | 4190282 | Зажим | 2 |
| 19 | J271020 | Болт с шайбой | 3 |
| 19A | J901020 | Болт | 1 |
| 19B | J222010 | Шайба | 1 |
| 21 | 4662521 | Камера | 4 |
| 22 | 4698228 | Кронштейн | 4 |
| 23 | J460614 | Винт с шайбой | 16 |
| 25 | 4659177 | Кронштейн | 4 |
| 26 | J460512 | Винт с шайбой | 12 |
| 28 | J222006 | Шайба | 12 |
| 29 | A590105 | Плоская шайба | 12 |
| 30 | J231105 | Гайка | 12 |
| 31 | M430520 | Винт | 12 |
| 33 | 4190272 | Зажим | 4 |
| 34 | J231210 | Гайка | 4 |
| 35 | J253110 | Плоская шайба | 4 |
| 36 | J271020 | Болт с шайбой | 4 |
| 36A | J901020 | Болт | 1 |
| 36B | J222010 | Шайба | 1 |
| 38 | 3091772 | Кронштейн | 1 |
| 39 | J271230 | Болт с шайбой | 2 |
| 39A | J901230 | Болт | 1 |
| 39B | J222012 | Шайба | 1 |
| 41 | 3103029 | Кронштейн | 1 |
| 42 | J271030 | Болт с шайбой | 4 |
| 42A | J901030 | Болт | 1 |
| 42B | J222010 | Шайба | 1 |
| 44 | 8077961 | Кронштейн | 1 |
| 45 | 8077959 | Кронштейн | 1 |
| 46 | J271035 | Болт с шайбой | 8 |
| 46A | J901035 | Болт | 1 |
| 46B | J222010 | Шайба | 1 |
| 48 | 4698362 | Жгут проводов | 1 |
| 49 | 4698350 | Жгут проводов | 1 |
| 50 | 4698379 | Жгут проводов | 1 |
| 51 | 4698376 | Жгут проводов | 1 |
| 53 | 4190261 | Зажим | 47 |
| 54 | 4192018 | Зажим | 7 |
| 55 | 4190277 | Зажим | 16 |
| 56 | 4190275 | Зажим | 4 |
| 57 | J271025 | Болт с шайбой | 75 |
| 57A | J901025 | Болт | 1 |
| 57B | J222010 | Шайба | 1 |
| 58 | J271020 | Болт с шайбой | 7 |
| 58A | J901020 | Болт | 1 |
| 58B | J222010 | Шайба | 1 |
| 60 | 4055312 | Ленточный зажим | 10 |
| 61 | 4121859 | Ленточный зажим | 10 |
| 63 | 4381743 | Кронштейн | 5 |
| 64 | J271030 | Болт с шайбой | 5 |
| 64A | J901030 | Болт | 1 |
| 64B | J222010 | Шайба | 1 |
| 65 | J950010 | Гайка | 5 |
| 68 | A590905 | Пружинная шайба | 12 |
| 69 | A590106 | Плоская шайба | 12 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX5600-6BH и серийный номер машины. Это снижает риск заказа детали другого исполнения.
