Трубопроводы системы смазки (рукоять)(3) — HITACHI EX5600-6BH

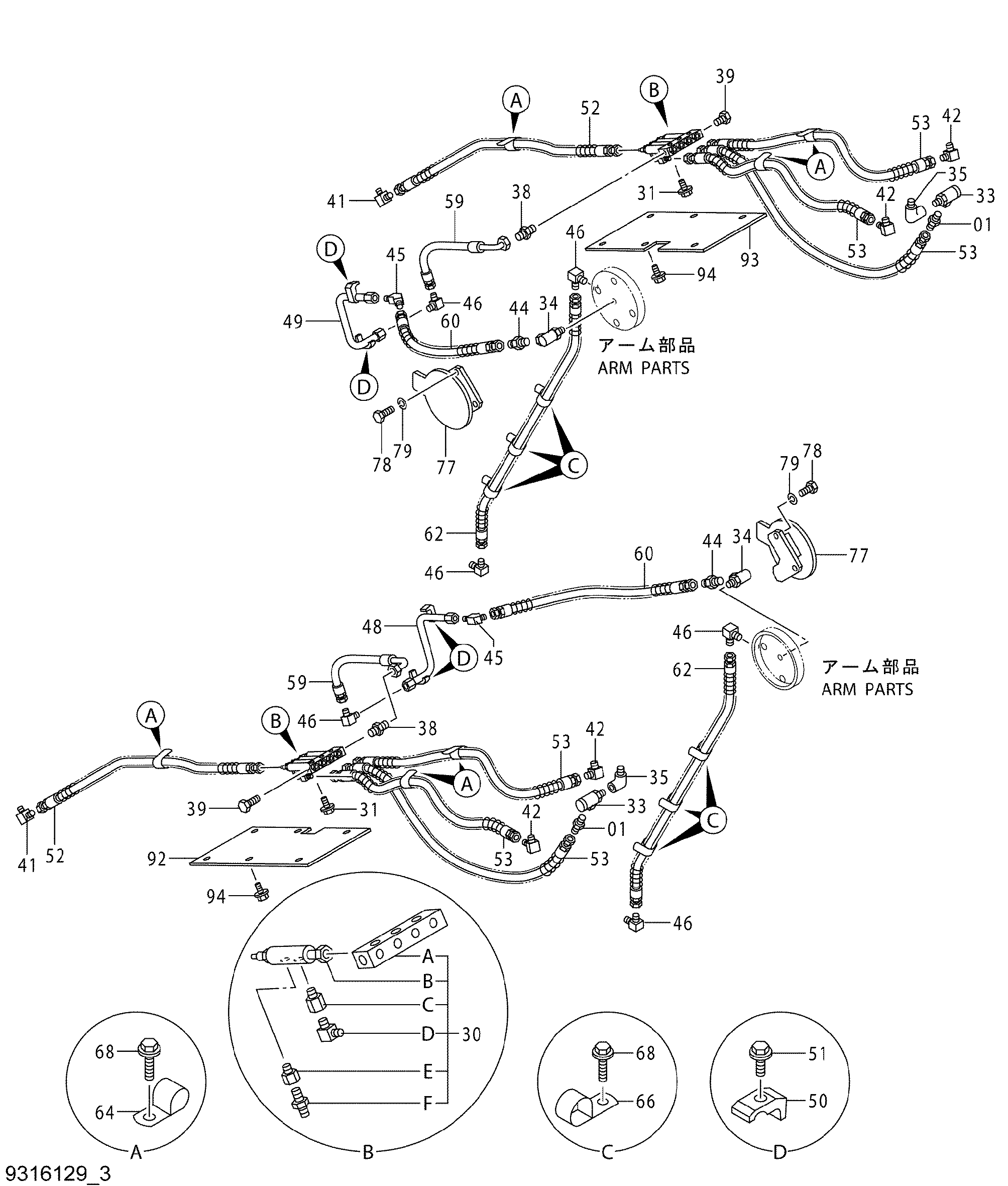

Заводская схема «Трубопроводы системы смазки (рукоять)(3)» для HITACHI EX5600-6BH. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4154651 | Адаптер | 2 |
| 30 | 4411374 | Клапан | 2 |
| 30B | 4182051 | Клапан | 4 |
| 30C | 4253567 | Адаптер | 4 |
| 30D | 4154656 | Угловой штуцер | 2 |
| 30E | 4191349 | Адаптер | 4 |
| 30F | J75481 | Пресс-маслёнка | 4 |
| 31 | J260845 | Болт с шайбой | 6 |
| 31A | J900845 | Болт | 1 |
| 31B | A590108 | Плоская шайба | 1 |
| 33 | 4303480 | Соединение свивел | 2 |
| 34 | 4188721 | Соединение свивел | 2 |
| 35 | 94-0630 | Угловой штуцер | 2 |
| 38 | 4200466 | Адаптер | 2 |
| 38A | 4509180 | Уплотнительное кольцо | 1 |
| 39 | 4092534 | Пробка | 2 |
| 39A | 4509180 | Уплотнительное кольцо | 1 |
| 41 | 4154655 | Угловой штуцер | 2 |
| 42 | 4154656 | Угловой штуцер | 4 |
| 44 | 4215650 | Адаптер | 2 |
| 45 | 4157919 | Угловой штуцер | 2 |
| 46 | 4154657 | Угловой штуцер | 6 |
| 48 | 9751636 | Трубка | 1 |
| 49 | 9751637 | Трубка | 1 |
| 50 | 4190124 | Хомут трубки | 4 |
| 51 | J271040 | Болт с шайбой | 4 |
| 51A | J901040 | Болт | 1 |
| 51B | J222010 | Шайба | 1 |
| 52 | 4454883 | Шланг | 2 |
| 53 | 4420057 | Шланг | 6 |
| 59 | 4414523 | Шланг | 2 |
| 60 | 4420059 | Шланг | 2 |
| 62 | 4420058 | Шланг | 2 |
| 64 | 4190277 | Зажим | 6 |
| 66 | 4192035 | Зажим | 6 |
| 68 | J271025 | Болт с шайбой | 12 |
| 68A | J901025 | Болт | 1 |
| 68B | J222010 | Шайба | 1 |
| 77 | 8076337 | Защитный кожух | 2 |
| 78 | J901635 | Болт | 6 |
| 79 | A590916 | Пружинная шайба | 6 |
| 92 | 8097575 | Крышка | 1 |
| 93 | 8097576 | Крышка | 1 |
| 94 | J271240 | Болт с шайбой | 12 |
| 94A | J901240 | Болт | 1 |
| 94B | J222012 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX5600-6BH и серийный номер машины. Это снижает риск заказа детали другого исполнения.
