Гидролинии рабочего оборудования (4) — HITACHI EX5600-6BH

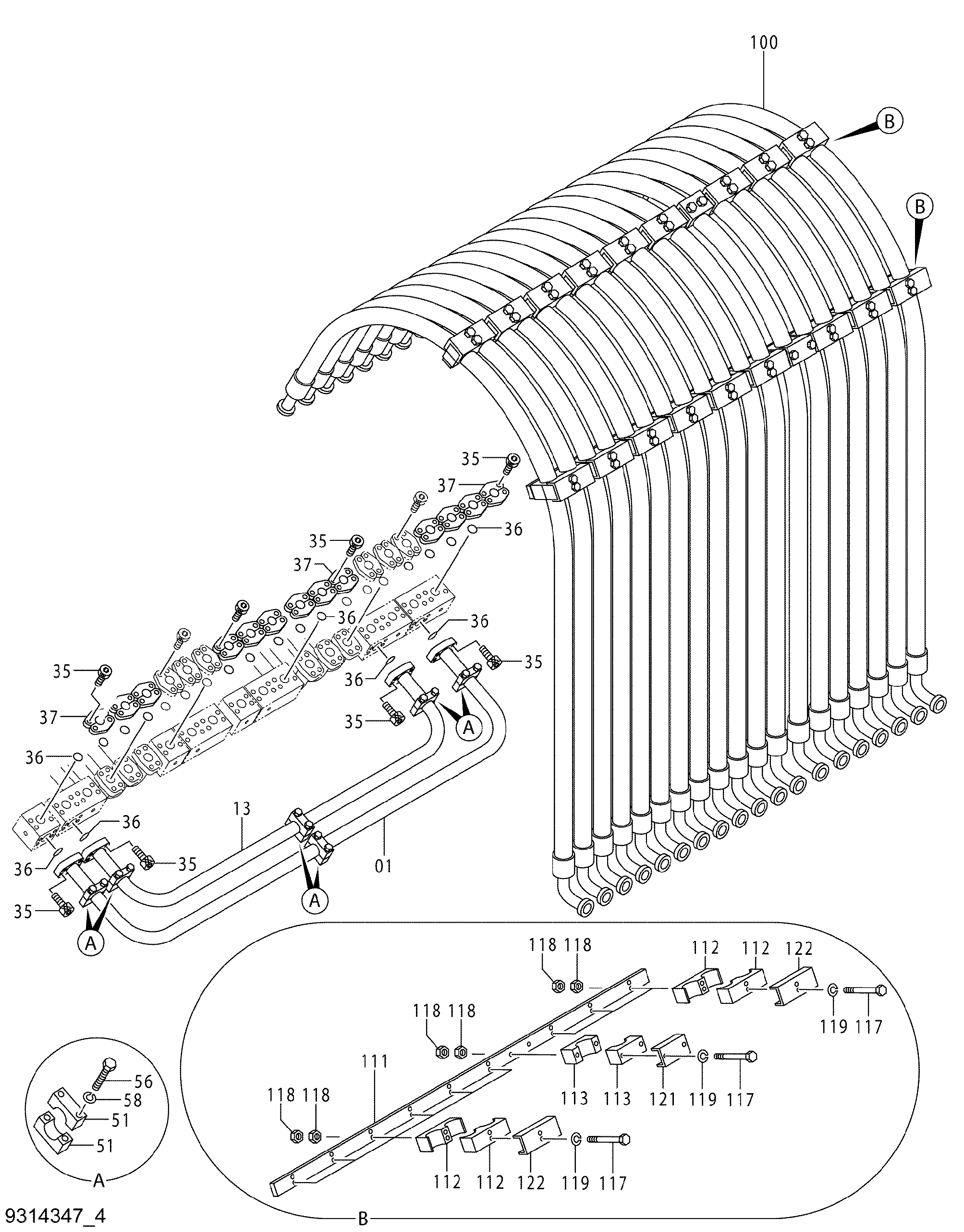

Заводская схема «Гидролинии рабочего оборудования (4)» для HITACHI EX5600-6BH. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 8076101 | Трубка | 1 |
| 13 | 8076102 | Трубка | 1 |
| 35 | M342065 | Болт с внутренним шестигранником | 68 |
| 36 | 4510170 | Уплотнительное кольцо | 17 |
| 37 | 4169565 | Разъёмный фланец | 26 |
| 51 | 4357265 | Хомут трубки | 12 |
| 56 | J901402 | Болт | 12 |
| 58 | A590914 | Пружинная шайба | 12 |
| 100 | 4197786 | Шланг | 19 |
| 111 | 3085996 | Пластина | 2 |
| 112 | 4473130 | Хомут | 36 |
| 113 | 4485333 | Хомут | 4 |
| 117 | J901214 | Болт | 40 |
| 118 | J950012 | Гайка | 80 |
| 119 | A590112 | Плоская шайба | 40 |
| 121 | 4410170 | Хомут | 2 |
| 122 | 4410171 | Хомут | 18 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX5600-6BH и серийный номер машины. Это снижает риск заказа детали другого исполнения.
