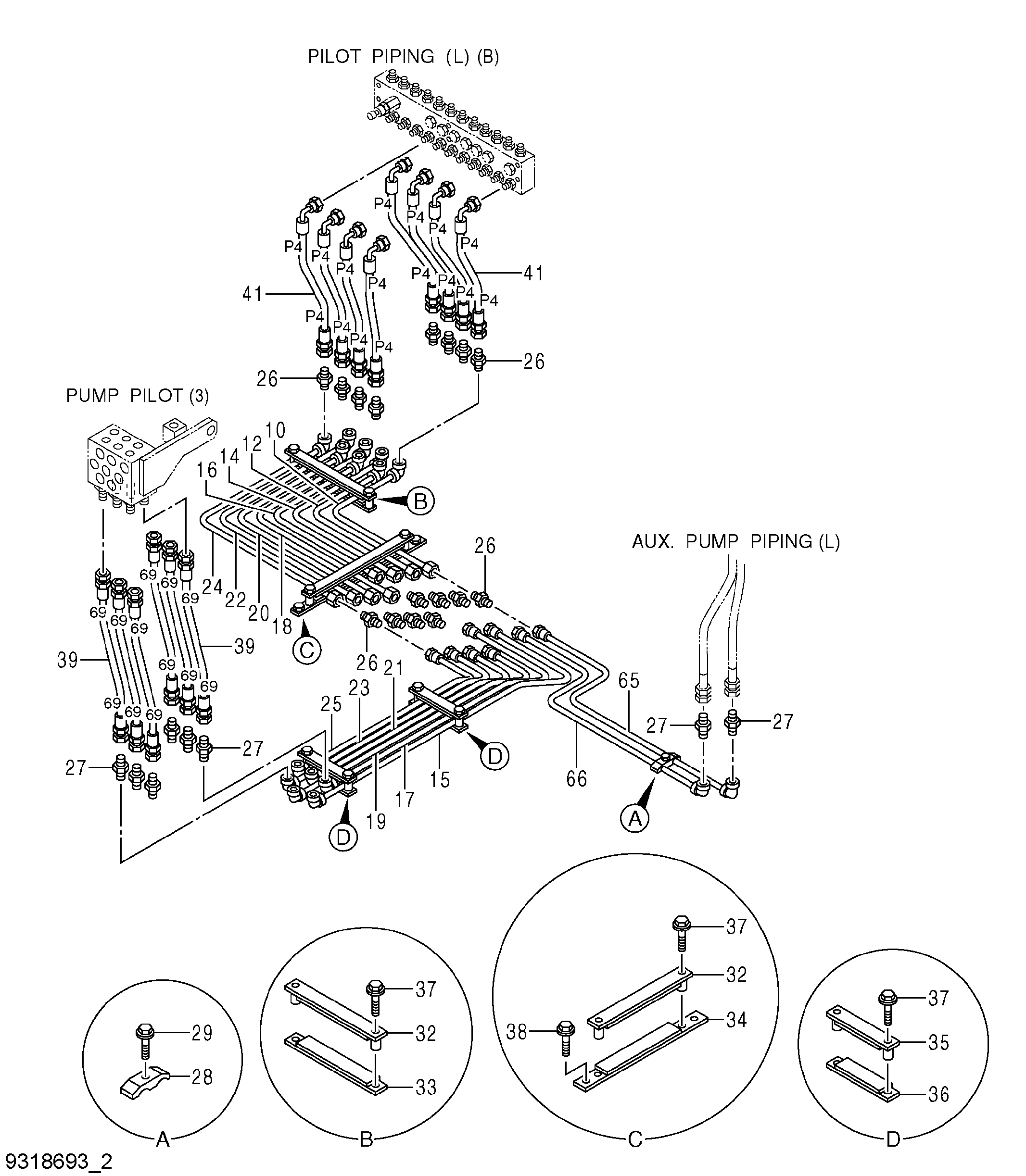

Пилотные гидролинии (левый)(C-2) — HITACHI EX5600-6BH
Заводская схема «Пилотные гидролинии (левый)(C-2)» для HITACHI EX5600-6BH. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 10 | 9750009 | Трубка | 1 |
| 12 | 9750008 | Трубка | 1 |
| 14 | 9750007 | Трубка | 1 |
| 15 | 9750015 | Трубка | 1 |
| 16 | 9750006 | Трубка | 1 |
| 17 | 9750014 | Трубка | 1 |
| 18 | 9750005 | Трубка | 1 |
| 19 | 9750013 | Трубка | 1 |
| 20 | 9750004 | Трубка | 1 |
| 21 | 9750012 | Трубка | 1 |
| 22 | 9750003 | Трубка | 1 |
| 23 | 9750011 | Трубка | 1 |
| 24 | 9750002 | Трубка | 1 |
| 25 | 9750010 | Трубка | 1 |
| 26 | A852133 | Адаптер | 16 |
| 26A | 4509180 | Уплотнительное кольцо | 1 |
| 27 | A852132 | Адаптер | 8 |
| 27A | 4509180 | Уплотнительное кольцо | 1 |
| 28 | 4053593 | Хомут трубки | 1 |
| 29 | J271040 | Болт с шайбой | 1 |
| 29A | J901040 | Болт | 1 |
| 29B | J222010 | Шайба | 1 |
| 32 | 9750093 | Хомут | 2 |
| 33 | 9750094 | Хомут | 1 |
| 34 | 9750236 | Хомут | 1 |
| 35 | 9750089 | Хомут | 2 |
| 36 | 9750090 | Хомут | 2 |
| 37 | J271060 | Болт с шайбой | 8 |
| 37A | J901060 | Болт | 1 |
| 37B | J222010 | Шайба | 1 |
| 38 | J271030 | Болт с шайбой | 2 |
| 38A | J901030 | Болт | 1 |
| 38B | J222010 | Шайба | 1 |
| 39 | 4368416 | Шланг | 6 |
| 41 | 4281755 | Шланг | 8 |
| 65 | 9768634 | Трубка | 1 |
| 66 | 9768635 | Трубка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX5600-6BH и серийный номер машины. Это снижает риск заказа детали другого исполнения.
